2.16.10 Циркуляция охлаждающей жидкости
2.16.1. Циркуляция охлаждающей жидкости
Схема соединений шлангов охлаждающей жидкости дизельного двигателя
| 1. Расширительный бачок 2. Радиатор а. Вверх b. Вниз 3. Водяная циркуляционная помпа 4. Резьбовая пробка слива охлаждающей жидкости 5. Термостат охлаждающей жидкости 6. Водяная помпа | 7. Масляный радиатор 8. Блок цилиндров 9. Головки блока цилиндров 10. Магнитный клапан. Оснащение М 11. Клапан отопления 12. Дополнительное отопление. Оснащение М 13. Первый радиатор отопителя 14. Второй радиатор отопителя. Оснащение М 15. Тройник |
Циркуляция охлаждающей жидкости регулируется термостатом. Пока двигатель холодный, охлаждающая жидкость циркулирует только в головке блока цилиндров, в блоке цилиндров и теплообменнике. С возрастанием температуры термостат охлаждающей жидкости открывает большой циркуляционный контур. Охлаждающая жидкость проходит через радиатор сверху вниз, охлаждаясь при этом проходящим между ребрами радиатора потоком воздуха.

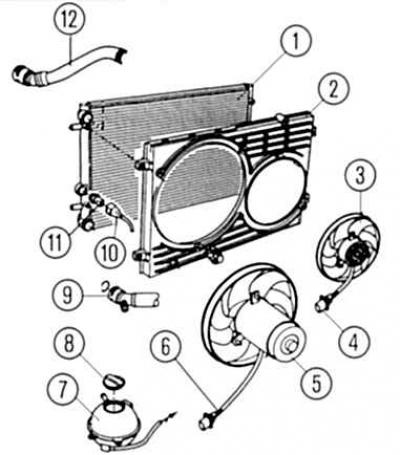

Для усиления потока воздуха vwt4 имеет два термостатически управляемых вентилятора. Вентиляторы управляются двухступенчатым термодатчиком, который ввинчен в водяной бачок радиатора справа. При температуре охлаждающей жидкости 84–89° С, термодатчик включает первую ступень вентиляторов (среднее число оборотов). Если температура охлаждающей жидкости поднимается до 90°–95° вентиляторы включатся полностью.
4-цилиндровый, бензиновый двигатель имеет электровентилятор, двигатель которого через тонкий клиновой, ремень приводит в действие второй вентилятор. Для того, чтобы вентилятор на 1 ступени вращался на средних оборотах, подключено предварительное сопротивление. Все другие двигатели оснащены 2 электровентиляторами. Три реле выключения, которые находятся справа, сверху на обшивке радиатора, регулируют скорость вращения вентиляторов. На первой ступени вентиляторы работают на средних оборотах и включаются в работу последовательно. На второй ступени реле включает вентиляторы параллельно и на полные обороты.
В зависимости от условий эксплуатации оптимальный режим работы вентиляторов обеспечивается заградительным кольцом, пластмассовые пластины которого во время фазы прогрева двигателя закрыты. Двигатель благодаря этому может быстрее прогреваться. При достижении двигателем рабочей температуры пластинки автоматически открываются, благодаря установленному за радиатором термостату, который растягивается, преодолевая сопротивление пружин.
Благодаря постоянной работе вентиляторов повышается мощность двигателя и уменьшается расход топлива. Предупреждение
Вентиляторы могут включиться и при выключенном зажиганиии. Остаточное тепло в моторном отсеке может быть причиной даже многократного их включения.
Источник статьи: http://automn.ru/ford-mondeo/ford-25330-10.m_id-2797.m_id2-2822.html
Устройство системы охлаждения двигателя
Силовой агрегат. Система охлаждения. Форд Мондео 3
Хорошо видно: уровень охлаждающей жидкости в прозрачном компенсационном бачке рядом с правой амортизацион-ной стойкой.
Если вы часто доливаете небольшие объемы воды, то проверьте систему на герметичность и ближе к осени добавьте антифриза.
В нормальных рабочих условиях всегда пребывает система охлаждения Mondeo, то есть в «здоровом» температурном диапазоне. «Охлаждение» представляет собой союз нескольких агрегатов: теплообменник (радиатор), водяной насос, вентилятор системы охлаждения, термостат, расширительный бачок, трубопроводы охлаждающей жидкости и шланги являются лишь «статистами» для охлаждающей жидкости, которая выполняет свою работу в блоке цилиндров и головке цилиндров «под постоянным давлением» в филигранной сети из строго пропорциональных водяных каналов, так называемой «водяной рубашки». Сохраненная в водяной рубашке избыточная тепловая энергия от сгорания отводится теплообменником в атмосферу. По каким потайным путям охлаждающая жидкость циркулирует в Mondeo, зависит, разумеется, от температуры двигателя и текущих условий использования.
При холодном двигателе – малый круг циркуляции охлаждающей жидкости
После каждого пуска холодного двигателя охлаждающая жидкость вначале пульсирует по малому кругу, он ограничивается «водяной рубашкой» и радиатором отопителя. На этом этапе работающий в новом Mondeo от электричества термостат задерживает движение потока к радиатору до тех пор, пока двигатель не достигнет своей рабочей температуры.
Это важная причина. Так как циркулирующий объем жидкости в малом контуре циркуляции меньше – двигатель таким образом раньше достигает нужной температуры и выбрасывает меньше отработавшего газа. Как только охлаждающая жидкость достигла своей рабочей температуры, термостат открывается и нагретая охлаждающая жидкость дозированно проходит сверху вниз через теплообменник. На этом пути через радиатор ее «обдувает» встречный ветер, проходящий мимо сегментов радиатора, и отнимает избыточную тепловую энергию.
Координируемое термостатом взаимодействие элементов «воздух и вода» защищает двигатель от одновременно холодного шока и горячего коллапса.
При прогретом двигателе – большой круг циркуляции охлаждающей жидкости
При нормальной рабочей температуре охлаждающая жидкость в Mondeo курсирует из правого бачка радиатора (относительно направления движения) к водяному насосу. Оттуда она попадает в блок цилиндров и головку блока цилиндров двигателя: через открытый термостат течет основная часть жидкости обратно в левый бачок радиатора, остаток делает пока «обход» через теплообменник. Стекающая снизу в радиаторе жидкость автоматически создает сверху место для втекающей нагретой жидкости – кругооборот жидкости замыкается. Если температура охлаждающей жидкости во время движения понижается ниже заданной рабочей температуры, термостат закрывается до того момента, пока она вновь не нагреется.

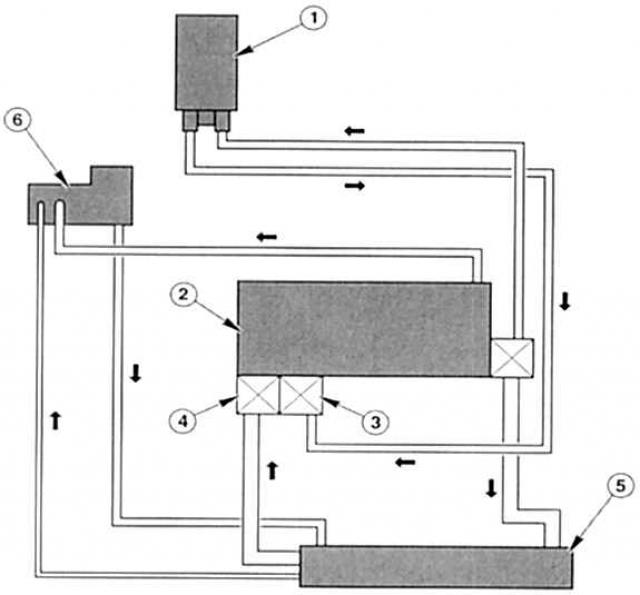

«Хозяйство системы циркуляции»: компоненты системы охлаждения двигателя в гидравлическом «контакте»
1 — Теплообменник – обогрев,
2 — Двигатель,
3 — Термостат,
4 — Водяной насос,
5 — Вентилятор системы охлаждения,
6 — Компенсационный бачок охлаждающей жидкости.
Постоянно находится под давлением – система охлаждения
При работающем двигателе система охлаждения постоянно находится под определенным избыточным давлением. Благодаря этому повышается точка кипения охлаждающей жидкости со 100 °С до примерно 120 °С. Высокие температуры двигателя снижают расход топлива и эмиссию отработанного газа. Если при нагретом двигателе давление в системе охлаждения – в зависимости от версии двигателя – превысит 0,85 – 1,2 бар, то редукционный клапан на запорной крышке компенсационного бачка закрывается и избыточное давление в системе охлаждения уходит в атмосферу. Возникающий при этом в системе вакуум сразу уравновешивает клапан в запорной крышке. Как только он открывается, наружный воздух попадает в бачок и происходит выравнивание давления. В частности, при городских поездках или движении транспорта в режиме «Stop-and-go» часто встречного ветра можно «не встретить», а двигатель нужно достаточно охлаждать и предохранять от вызываемых перегревом дефектов. Для такого специального случая все Mondeo обладают расположенным непосредственно позади радиатора и приводимым электроприводом вентилятором. Этот небольшой ветровой силовой агрегат активизирует термовыключатель при температуре около 120 °С. вентилятор автоматически отключается снова, когда достигается нормальная рабочая температура.
Понизить давление: система охлаждения проверяется с помощью механического насоса. 2 Для этого в радиаторе или ресивере на примерно 5 минут устанавливается давление ниже на около 1,6 бар. Системное давление должно понизиться на примерно 0,2 бар, в противном случае нужно искать утечку и устранить. 1 Запорная крышка компенсационного бачка.
Постоянное наблюдение за температурой двигателя
Если при максимально высокой нагрузке, например, езде с прицепом, или из-за других неполадок температура двигателя постоянно превышается, то от капитальных повреждений двигателя Mondeo защитит установленная в блоке управления приводами (РСМ) программа от перегревания. На 1 этапе программа дает указания только указателю температурного индикатора установиться в красном диапазоне шкалы.
Если вы игнорируете данный сигнал и температура продолжает повышаться, на приборной панели загорается сигнальная лампочка «выход из строя привода». В этом случае позвольте двигателю обязательно немного отдохнуть, он должен охладиться и затем необходимо ехать на станцию Ford. В этот промежуточный период блок управления не работает, однако он записал код неисправности, который может быть считан на станции программой диагностирования. Если все-таки проигнорировать как показание индикатора и загорание сигнальной лампочки или нечаянно не заметить, в действие вступает 2-й этап программы: РСМ деактивирует два цилиндра и ограничивает частоту вращения двигателя. Одновременно сигнализатор на приборной панели теперь будет предупреждать перед последующими повреждениями двигателя.
Чтобы освободить на этой критической фазе двигатель, оба «мертвых» цилиндра в это время всасывают чистый воздух. Чтобы по возможности равномерно понижать уровень температуры, цилиндры попеременно «отдыхают». Если вы проигнорировали этап 2, то этап 3 оставляет вам точно 30 секунд времени, чтобы за это время остановить ваш «горячий» Mondeo на обочине дороги. И чтобы избежать крупных неприятностей в двигателе, система РСМ затем просто отключает двигатель.
| ТЕХНИЧЕСКИЙ СЛОВАРЬ |
|
Водяной насос: во всех двигателях Mondeo центробежные насосы предназначены для ускорения движения охлаждающей жидкости в системе охлаждения. Он занимает свое рабочее место в четырехцилиндровом Mondeo на правой передней стороне двигателя, в V6 на левом ряде цилиндров сбоку шестого цилиндра. Радиатор: состоит из расположенных с обеих сторон пластиковых бачков с водой. Оба бачка соединяются между собой посредством множества тонкостенных алюминиевых трубочек. С трубочками контактируют сложенные гармошкой тонкие алюминиевые полоски: они многократно увеличивают поверхность радиатора и отводят избыточное тепло навстречу встречному ветру. Радиатор Mondeo крепится к верхней и нижней поперечине. Термостат: предназначен для регулирования температуры воды в двигателе и удержания ее на постоянном уровне. Большинство термостатов, в зависимости от версии двигателя, открываются в диапазоне между 99–102 °С. Для уже подержанных термостатов допуск составляет /– 3 °С. Термостаты состоят из одного замкнутого, заполненного специальным воском термоэлемента (цилиндра), прижимной пружины и тарелки клапана. По мере того как охлаждающая жидкость нагревается, воск в термоэлементе расширяется и приподнимает, противодействуя усилию пружины, тарелку клапана со своего места. Только при рабочей температуре клапан полностью открыт. Когда вода охладится, пружина давит по направлению к тарелке клапана и соответственно запирает прохождение потока. В автомобилях Ford теперь впервые регулирует температуру двигателя нагреваемый электричеством термостат. Его работа зависит от информации, которую передают датчик охлаждающего средства (ЕСТ), датчики температуры всасывающего воздуха и текущей нагрузки (ТМАР), а также от датчика скорости движения автомобиля (VS/OS). Это «трио» находится под непосредственным присмотром бортового компьютера (РСМ), который обрабатывает сигналы с учетом параметрических диаграмм и передает их на регулятор охлаждающей жидкости. Термостат не находится под напряжением в тех диапазонах, в которых уровень температуры 98 °С не вызывает никаких последствий. Во всех остальных случаях, при наличии повышенных температур –например, при полной нагрузке – когда возможно появление дефектов двигателя, наполнитель термостата находится под током и термостатом уже «жонглирует» высокий температурный уровень. В течение нескольких секунд увеличивается далее доступ к большому кругу циркуляции охлаждающего средства, и за счет этого температура двигателя понижается примерно до 80 °С. Компенсационный бачок: автоматически дополняет объем циркулирующей охлаждающей жидкости в системе охлаждения. Избыточное давление в системе понижается за счет редукционного клапана, размещенного в запорной крышке бачка. Вакуум выравнивает второй клапан в запорной крышке. Прозрачный пластиковый бачок располагается в моторном отсеке справа относительно направления движения. Источник статьи: http://www.fordbook.ru/mondeo/3/power/cooling/ustroystvo-sistemy-okhlazhdeniya Система охлаждения Форд Мондео
Система охлаждения: 1 — пробка расширительного бачка; 2 — подводящий шланг отопителя; 3 — отводящий шланг отопителя; 4 — корпус распределителя; 5 — подводящий шланг радиатора; 6 — радиатор; 7 — отводящий шланг радиатора; 8 — пароотводящий шланг расширительного бачка; 9 — водяной насос; 10 — жидкостный шланг расширительного бачка; 11 — расширительный бачок Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры камеры сгорания и затем поступает к термостату. В зависимости от положения клапана термостата жидкость поступает или в водяной насос (при низкой температуре) или в радиатор (при высокой температуре). Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части левого бачка радиатора находится сливная пробка. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубок парового шланга, соединяющего радиатор с расширительным бачком. Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны. Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов. Термостат, представляющий собой электромагнитный клапан, поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя Термостатом управляет электронный блок системы управления двигателем, получающий информацию от датчика температуры охлаждающей жидкости, установленного на выпускном патрубке водяной рубашки. Термостат установлен в корпусе, закрепленном на головке блока цилиндров. При температуре охлаждающей жидкости до 60 °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре около 80 °С термостат начинает открываться, а при 98 °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор. Электровентилятор системы охлаждения (с пластмассовой восьмилопастной крыльчаткой) служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью. Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем путем подключения дополнительного сопротивления. Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения. Отводящий патрубок водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения. В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя Запорный клапан (на двигатели Duratec-HE не устанавливают) предназначен для прекращения отвода охлаждающей жидкости в расширительный бачок при пуске холодного двигателя. Запорный клапан в закрытом состоянии уменьшает циркуляцию охлаждающей жидкости в системе непрогретого двигателя, что позволяет экономить топливо при прогреве двигателя, и сокращает время прогрева. При температуре охлаждающей жидкости 80 °С запорный клапан открывается полностью и жидкость начинает циркулировать через расширительный бачок. В систему охлаждения с помощью шлангов включен и радиатор отопителя салона. Систему заполняют жидкостью (антифризом), не замерзающей при температуре окружающей среды до -40 °С. Тип охлаждающей жидкости, залитой в систему охлаждения, -Motorcraft Super Plus 4 (зеленого цвета) или Motorcraft Super Plus 2000 (оранжевого цвета) Жидкость Motorcraft Super Plus 4, изготовленную на основе несиликатированной органической кислоты (ОАТ), не следует смешивать с другими типами охлаждающей жидкости. Жидкость Motorcraft Super Plus 2000 изготовлена на основе моноэтиленгликоля, как и большинство современных охлаждающих жидкостей. Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи. Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу. Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика! В электронный блок управления двигателем заложена программа защиты двигателя от перегрева. В самом начале перегрева по информации от датчика температуры охлаждающей жидкости блок управления двигателем подает команду на перемещение стрелки указателя температуры охлаждающей жидкости в красную зону Если водитель не останавливает двигатель и его температура продолжает повышаться, блок управления двигателем включает сигнальную лампу которая предупреждает водителя о том, что двигатель приближается к критическому пределу и его надо остановить. Если водитель игнорирует показания указателя температуры охлаждающей жидкости и включение сигнальной лампы, электронный блок управления двигателем отключает подачу топлива в два цилиндра двигателя и ограничивает частоту вращения коленчатого вала до 3000 мин-1. Одновременно загорается сигнальная лампа неисправности двигателя, что указывает на возможность значительного повреждения двигателя и резкого повышения токсичности отработавших газов. В этом режиме в отключенные цилиндры всасывается воздух, что позволяет снизить температуру двигателя. Причем отключаемые цилиндры чередуются между собой для более равномерного охлаждения. Если двигатель перешел в режим работы только двух цилиндров, вернуть его в режим работы четырех цилиндров можно только путем выключения и последующего включения зажигания. Если температура двигателя продолжает повышаться и после всех принятых мер, блок управления останавливает двигатель. Если в это время педаль управления дроссельной заслонкой нажатием ноги переместилась на большой угол (например, водитель выполняет обгон), то двигатель будет остановлен только через 10 с после отпускания педали. Источник статьи: http://www.fordclubrus.ru/publ/aksessuary_mondeo/dvigatel_ford_mondeo/sistema_okhlazhdenija_ford_mondeo/31-1-0-146  Рено лагуна 1 — блок предохранителей Автомобиль Renault  Схема автомобиля — Мерседес Спринтер Схемы электрооборудования  Схемы простых мощных зарядных устройств для аккумуляторов. |
