Opel Vectra TDM › Logbook › Замки. Снятие личинки замка багажника, замена и установка.

Личинку в замке зажигания и водительской двери заменил, данная запись о замене личинки пассажирской двери и личинке багажника.

Поскольку в прошлом посте получилось очень ОЧЕНЬ много фоток, которые потом пришлось долго компоновать и объединять, чтобы вписаться в один пост, то в этот раз решил записать несколько коротких видео, чтобы сэкономить свое и ваше время.

Итак, погода на улице по-прежнему типичная питерская, снял кнопку с багажника, пошел домой. Приступил к разборке:

После разборки вынул все пины и пружинки, протер их от смазки (смесь грязи и литола или солидола). Вынул пины из старой личинки двери, также оттер их от смазки и приступил к переборке. Собрал их таким образом: пружинки взял новые из шестого замка, одной не хватило, выбрал одну получше из старых, с пинами наоборот вышло: поставил все пины родные, одного не хватило подходящего, взял его из новой. После чего приступил к обратной сборке:

Во время сборки был небольшой косяк: зажал пружинку шарика между корпусом и личнкой и немного растянул ее, пока сжимал ее плоскогубцами, она сыграла и улетела. Поискал немного на ковре и решил быстро снять замок со старой крышки багажника, чтоб не терять время. Снял старый ржавый замок, все закисшее, заклиневшее, крч, ставить не вариант, а шарик там и вообще прикипел. Взял веничек и, аккуратно выметая, насмотрел ту самую пружинку-космонавта. Дожал ее и собрал окончательно личинку в кнопку.

Вот видео с проверкой механизма:

Пошел устанавливать крышку (корпус кнопки) на крышку багажника.

Затем принялся разбирать ручку пассажирской двери.

Вот что из этого вылезло:

Какие-то не очень умные люди на пассажирской ручке сломали кронштейн. Предполагаю, что причина та же что и изрубленный пин водительской, та же что и гнутая рамка на старой двери — накрывшаяся сигналка.

Вытащил все это дело, личинки нет, куска кронштейна нет, тяги от личинки до замка нет.
Забил бы на это дело, но товарищ makar4ik32 днем ранее просил меня снять размеры именно с этой тяги.

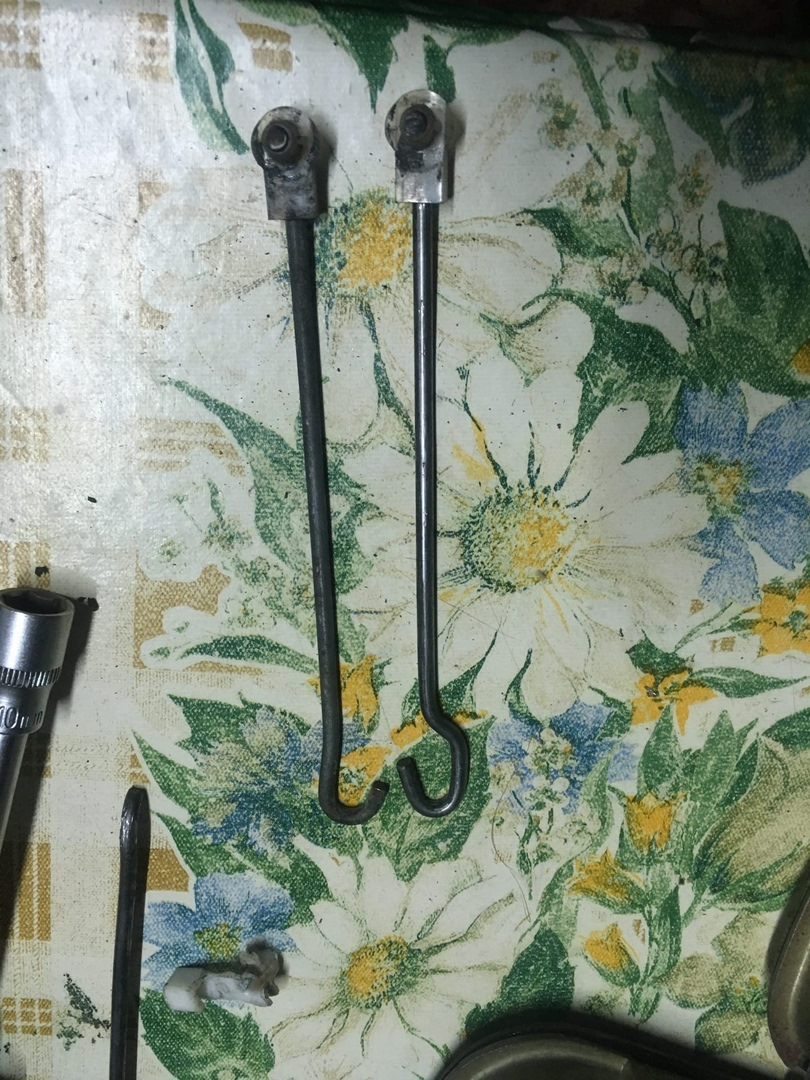

Пришлось еще раз снять водительскую ручку, достать тягу и по образу и подобию сделать на пассажирскую дверь себе тягу, а заодно и снять с нее размеры для makar4ik32 .

Тягу сделал из длинной тяги на внутреннюю ручку, оставшейся после замены двери.

Остался только один момент, не было фиксатора тяги к замку:

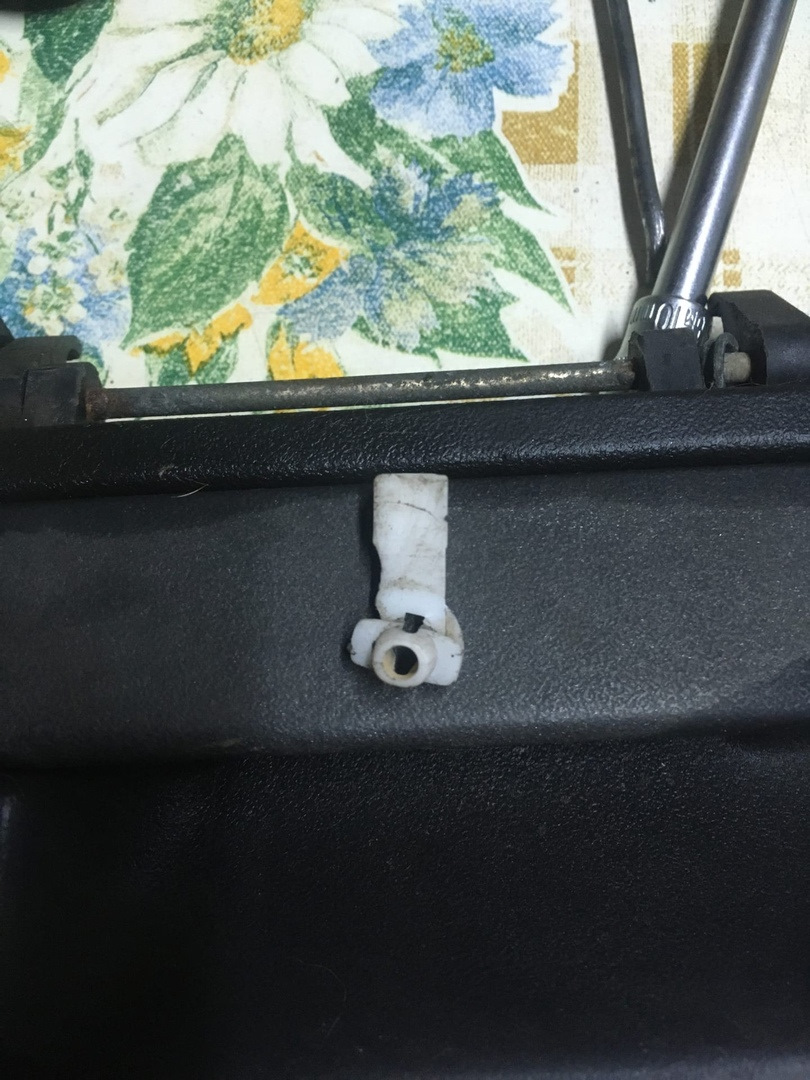

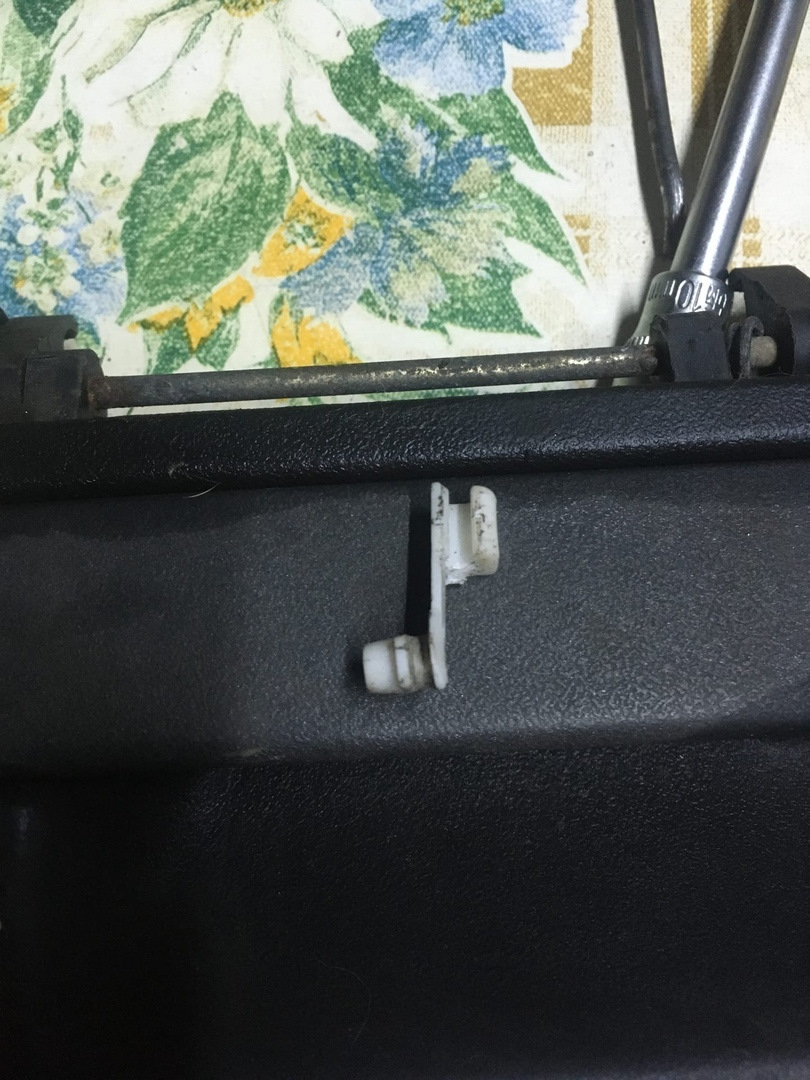

Вот такую штуку надо будет найти и поставить, пока воткнул поворотный фиксатор тяги от механизмов запасного замка, на фото с тягами их видно.

Вернулся в машину, поставил обе ручки, все соединил, сделал тест на пассажирском замке: закрыться — закрылся, открываться не стал. Это я уже проходил при замене водительской двери, когда поставил ручку от Opel Vectra B. Выкрутил (правильнее будет закрутил) пластиковый наконечник на тяге внешней ручки, и все заработало как надо. Правда, после нескольких открытий-закрытий, колхозный фиксатор вылезает из направляющей замка и тяга слетает, как уже написал, нужно либо правильный фиксатор, либо более грамотное решение.

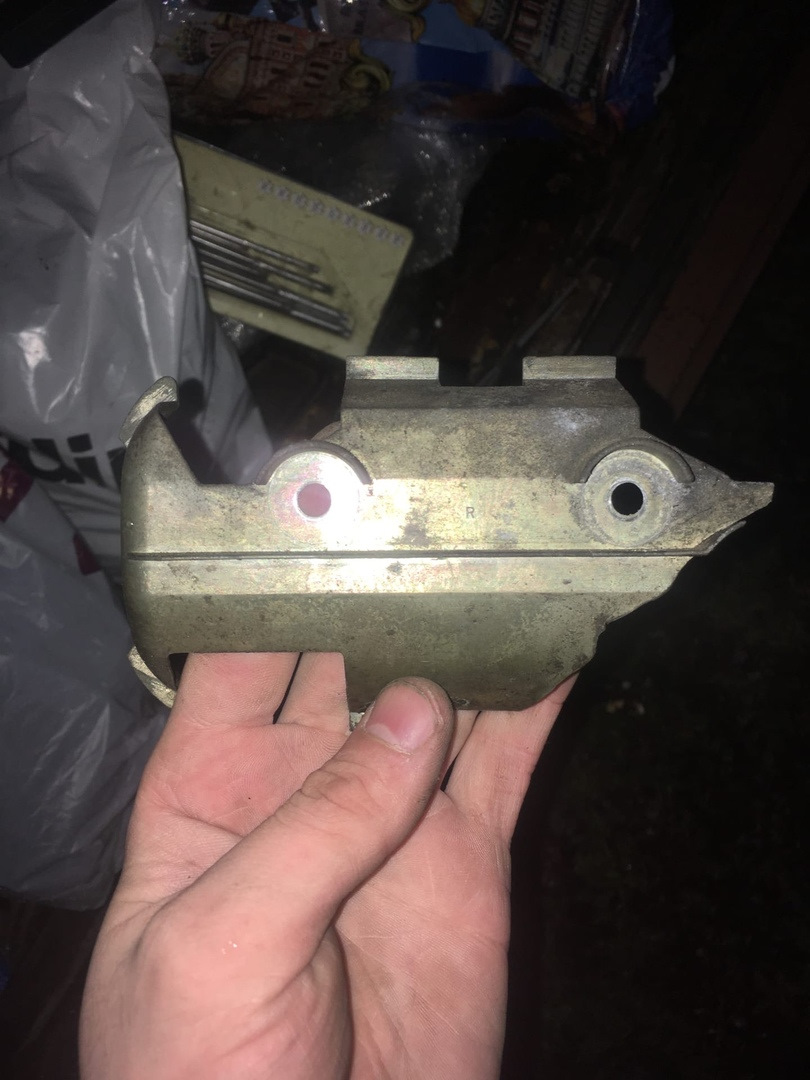

Пока выкручивал наконечник, заглянул с фонарем внутрь двери, а там лежит концевик ЦЗ на сигналку, зафиксированный скобой на обломке кронштейна, в котором сидит избитая и раскуроченная личинка и на ней флажок с той самой тягой, вместо которой я испортил длинную тягу. Вот, думаю, я — лох то! Не мог заглянуть туда раньше, меньше возни бы было, уже готовая лежала.

В общем, все поставил, все отрегулировал, все замки открываются с одного ключа и исправно работают.

Спасибо за внимание!

Отдельное спасибо makar4ik32 , если бы не он со своими просьбами, то не стал бы бегать под дождем со всеми этими замками и доделками, но пришлось делать все и сразу, несмотря на погоду, очень ему благодарен за проявленный интерес к данной теме, был стимул.

Источник статьи: http://www.drive2.com/l/554466397653041236/

Vectra Club Russia

Моторчик замка багажника

Моторчик замка багажника

Сообщение Kostik84 » 14 май 2016 08:26

Re: Моторчик замка багажника

Сообщение Alekseiii » 02 июн 2016 22:40

Re: Моторчик замка багажника

Сообщение Kostik84 » 03 июн 2016 19:09

Re: Моторчик замка багажника

Сообщение vknyazhev » 20 сен 2016 23:12

Re: Моторчик замка багажника

Сообщение Kostik84 » 21 сен 2016 04:06

Re: Моторчик замка багажника

Сообщение Koreec » 11 ноя 2016 14:29

Re: Моторчик замка багажника

Сообщение Kostik84 » 11 ноя 2016 15:50

Re: Моторчик замка багажника

Сообщение Koreec » 14 ноя 2016 07:21

Re: Моторчик замка багажника

Сообщение Kostik84 » 17 ноя 2016 09:48

Re: Моторчик замка багажника

Сообщение Aliaksandre » 20 ноя 2016 20:01

Re: Моторчик замка багажника

Сообщение Koreec » 21 ноя 2016 12:48

Re: Моторчик замка багажника

Сообщение Aliaksandre » 21 ноя 2016 18:46

Re: Моторчик замка багажника

Сообщение Koreec » 21 ноя 2016 22:48

Re: Моторчик замка багажника

Сообщение Vektra 2007 » 30 ноя 2016 18:37

Re: Моторчик замка багажника

Сообщение Kostik84 » 06 дек 2016 10:14

Re: Моторчик замка багажника

Сообщение Vektra 2007 » 06 дек 2016 10:23

Re: Моторчик замка багажника

Сообщение Kostik84 » 07 дек 2016 07:42

Re: Моторчик замка багажника

Сообщение Aliaksandre » 13 дек 2016 20:10

Re: Моторчик замка багажника

Сообщение Kostik84 » 14 дек 2016 17:53

Re: Моторчик замка багажника

Сообщение MIK21 » 15 фев 2017 22:49

Re: Моторчик замка багажника

Сообщение YuryY » 15 фев 2017 23:36

Re: Моторчик замка багажника

Сообщение Aliaksandre » 24 фев 2017 22:37

Re: Моторчик замка багажника

Сообщение IgorR » 25 фев 2017 17:39

Re: Моторчик замка багажника

Сообщение MIK21 » 26 фев 2017 10:29

Re: Моторчик замка багажника

Сообщение Kostik84 » 15 мар 2017 18:29

Источник статьи: http://www.vectra-club.ru/forum/viewtopic.php?t=192640

Не открывается крышка багажника? Как решить проблему в универсале Опель Вектра Б

Старые автомобили постоянно преподносят своим владельцам неприятные сюрпризы в самые неподходящие моменты. Такой досадной поломкой является заблокированная крышка багажника. В такие моменты важно не отчаиваться и не делать поспешных манипуляций с подручными средствами. Лучше подумать несколько минут и вспомнить некоторые полезные советы опытных автомобилистов. В качестве примера рассмотрим последовательность действий в автомобиле Opel Vectra B в кузове универсал.

Причины поломки

Одной из главной причин поломки замка крышки багажника является грязь, попадающая из-под колес движущихся автомобилей. Универсалы во время езды создают сзади своеобразное завихрение, которое подхватывает с дорожного полотна влагу, снег, пыль и грязь. Несмотря на наличие защитного экрана в личинке замка мельчайшие частички попадают внутрь и делают свое грязное дело.

В автомобилях Опель Вектра Б используется центральный замок для открывания и закрывания одновременно всех дверей, в том числе и крышки багажника. Иногда причиной закрытого багажника становится выход из строя электрического привода, который открывает защелку замка. В этом случае на помощь придет ключ, которым следует повернуть замок по часовой стрелке и одновременно нажать кнопку. Но если ключ невозможно вставить до упора из-за скопившейся в замке грязи, то тогда придется вскрывать крышку багажника со стороны салона.

Причиной блокировки крышки багажника может стать и поломка замка. В этом случае не удастся открыть крышку снаружи, поэтому придется изучить технологию разблокирования этого кузовного элемента изнутри.

Последовательность ремонта

Когда все попытки открыть крышку багажника снаружи не увенчались успехом, необходимо воспользоваться тем, что есть доступ к багажному отсеку из салона. Конечно, крупным автомобилистам это будет сделать несколько проблематично, но эту работу можно доверить даже подросткам. Важно следить за их действиями и вовремя давать ценные указания.

1. В первую очередь следует открыть заднюю левую дверь. Теперь необходимо откинуть двухместное сиденье и сложить спинку.
2. Из багажного отсека следует убрать все вещи, которые могут быть повреждены при работе и перемещении человека по багажнику.
3. Перед тем как забраться в багажное отделение, следует запастись торцевым ключом «звездочкой» Т25 с воротком, а также длинной надежной отверткой.
4. Чтобы добраться до механизма открывания крышки багажника, необходимо отодвинуть обшивку от кузовного элемента. Полностью снять ее при запертой двери не получится. Обшивка крепится к металлическому основанию при помощи защелок и нескольких винтов.
5. Два винта расположены в верхних углах декоративной панели, а еще два крепежных элемента находятся в ручке, которая расположена на обшивке. Для демонтажа винтов используется ключ Т25 с воротком.
6. Чтобы аккуратно отсоединить декоративную панель от крышки багажника, можно воспользоваться отверткой. Сначала отщелкиваются верхние защелки, постепенно смещаясь вниз.
7. Когда удастся отодвинуть обшивку крышки багажника, то можно будет увидеть проволочный рычаг, который позволяет открыть замок. Он установлен вертикально непосредственно под электроприводом стеклоочистителя.
8. Для открытия замка остается нажать сверху вниз на рычажок и толкнуть от себя крышку багажника. Это сделать можно рукой или деревянной ручкой молотка.
9. Когда дверь откроется, следует полностью демонтировать обшивку и заняться осмотром замка.

Снятие замка

После того как удалось открыть дверь, можно заняться выяснением причины поломки. Возможно, отремонтировать механизм получится своими руками.

1. В первую очередь следует отсоединить рычаг, связывающий механизм крышки с электроприводом центрального замка. Для этого необходимо повернуть пластмассовый стопор против часовой стрелки и вынуть изогнутую часть рычага.
2. Сам замок крепится к крышке при помощи двух гаек. Воспользовавшись ключом-головкой 8 мм, удастся легко открутить эти крепежные детали. Вынимая узел из крышки, следует отсоединить рычажок, связывающий замок с механизмом запирания.
3. После внешнего осмотра замка можно снять стопорное кольцо и аккуратно демонтировать поворотный элемент. Важно не потерять маленькую шпонку, которая установлена рядом с личинкой замка.
4. Теперь остается все почистить, смазать и собрать снова. При этом ключом следует повернуть замок по часовой стрелке и обратно. При тугом вращении можно обработать личинку жидкостью WD40.

Установка замка осуществляется в обратной последовательности.

Сложную (на первый взгляд) проблему с блокировкой крышки багажника в автомобиле Opel Vectra B можно решить в течение 10-30 минут. Просто не нужно прилагать чрезмерную силу при повороте ключа в замке, а также аккуратно действовать с обшивкой крышки. Тогда будет обеспечена целостность и исправность всех остальных деталей, а крышка после нескольких манипуляций с легкостью откроется.
