Предохранители бмв 7 серии е32 и реле

Второе поколение BMW 7 серии вышло на авто рынок в 1986 году и обозначался данный кузов E32. Годы выпуска: 1987, 1988, 1989, 1990, 1991, 1992, 1993 и 1994. Мы рассмотрим основные блоки реле и предохранители бмв е32. Данная схема схожа с 34 кузовом (так же имеются дополнительные блоки). Но все же они имеют свои отличия.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Представленная информация носит справочный характер и может отличатся от Вашей и зависит от года выпуска и комплектации автомобиля.

Блоки предохранителей и реле в моторном отсеке bmw e32

Главный блок с предохранителями

Он располагается с левой стороны. Для доступа снимите защитную крышку. На обратной стороне должна находится схема с актуальным описанием элементов.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Общая схема (одни из вариантов)

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Расшифровка предохранителей

p, blockquote 8,0,0,0,0 —>

1. 15 А Выключатель стоп-сигнала.
Обмотка реле-прерывателя стеклоочистителя ветрового стекла.
Комбинация приборов.
Бортовой компьютер.
2. 7,5 А Обмотка реле включения ближнего света фар.
Обмотка реле включения дальнего света фар.
Контрольная лампа включения дальнего света фар.
3. 10 А Обмотка реле включения противотуманных фар.
Лампы заднего противотуманного света.
Реле сигнализации дальним светом фар.
Переключатель указателей поворота.
4. 7,5 А Левый задний фонарь.
5. 10 А Правый задний фонарь.
Контрольная лампа аварийной сигнализации.
Лампы освещения номерного знака.
Выключатель освещения приборов.
Лампы освещения органов управления.
Лампы освещения приборов.
6. 15 А Реле-прерыватель указателей поворота.
Датчик толчков и включения сигнала тревоги противоугонного устройства.
7. 15 А Лампы противотуманных фар.
Контрольная лампа включения противотуманных фар.
8. 7,5 А Лампы заднего противотуманного света.
9. 15 А Звуковые сигналы.
Циркуляционный насос отопителя.
10. 7,5 А Левая фара ближнего света.
11. 7,5 А Правая фара ближнего света.
12. 15 А Выключатель света заднего хода.
Переключатель регулировки положения боковых зеркал заднего вида.
Элементы обогрева жиклеров омывателя ветрового стекла.
Омыватель ветрового стекла.
13. 7,5 А Левая фара дальнего света.
14. 7,5 А Правая фара дальнего света.
15. 7,5 А Резервный.
16. 30 А Переключатель обогрева сидений.
Переключатель регулировки положения поясничной подушки сиденья.
17. 7,5 А Контроллер цифровой системы управления двигателем Motronic.
Выключатель рычага селектора АКПП.
Выключатель стоп-сигнала.
Комбинация приборов.
Обмотка реле привода уборки подголовников заднего сиденья.
Противоугонное устройство.
Бортовой компьютер.
Блок дистанционного управления централизованной блокировкой замков дверей.
18. 15 А Переключатель управления противосолнечными шторками.
Задние плафоны освещения салона.
Радиоприемник («+» после включения зажигания).
Телефон («+» после включения зажигания).
19. 30 А Переключатель вентилятора отопителя.
20. 10 А Комбинация приборов.
Часы.
Бортовой компьютер.
21. 10 А Лампа освещения багажного отделения.
Передний и задние плафоны освещения салона.
22. 30 А Омыватель фар.
23. 15 А Электрический топливный насос.
24. 10 А Основной электронный блок управления электрооборудованием.
25. 30 А Электро вентилятор.
26. 30 А Прикуриватель.
27. 7,5 А Блок управления отопителем.
Электромагнитные клапаны отопителя.
28. 15 А Обмотка реле обогрева заднего стекла.
Вентилятор коробки электронных блоков управления в моторном отсеке.
Электронный блок управления усилителем рулевого управления.
29. 7,5 А Обмотка реле включения электровентилятора.
Обмотка реле включения циркуляционного насоса отопителя.

p, blockquote 9,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер 26 на 30А.

Назначение реле

p, blockquote 11,0,0,0,0 —>

• K1 — реле включения дополнительного вентилятора охлаждения
• K2 — реле звукового сигнала
• K3 — реле дальнего света фар
• K4 — реле ближнего света фар
• K5 — реле обогрева зеркал
• K6 — реле дополнительного вентилятора системы охлаждения
• K7 — реле обогрева заднего стекла
• K8 — реле противотуманных фар
• K9 — реле задних противотуманных фонарей
• K10 — реле включения освещения приборной панели, очиститель и омыватель ветрового стекла
• К16 — реле аварийной сигнализации
• N17 — реле прерывателя устройств управления.
• K51 — реле телефонного сигнала.

Дополнительный блок с реле

Располагается с правой стороны.

p, blockquote 12,1,0,0,0 —>

Тут находятся следующие элементы:

p, blockquote 13,0,0,0,0 —>

1. Компьютер Motronic или DME;
2. Блок круиз-контроля;
3. Реле топливного насоса (оранжевый цвет) и DME (белый);
4. Компьютер АБС.

Блок реле и предохранителей в салоне

Он располагается под задним сиденьем и выглядит примерно так.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Общая схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Стрелками обозначены возможные места расположения предохранителей.

p, blockquote 18,0,0,1,0 —>

Описанием элементов схемы

p, blockquote 19,0,0,0,0 —>

30. 7,5 Основной электронный блок управления электрооборудованием.
Релейный блок.
Выключатель замка передней левой двери (блокировка).
Элементы обогрева замков дверей.
31 7,5 Выключатель замка передней правой двери (блокировка).
Блок дистанционного управления блокировкой замков дверей.
Выключатель капота противоугонного устройства.
Выключатель сиденья противоугонного устройства.
Выключатель аккумуляторной батареи противоугонного устройства.
32 7,5 Блок управления противосолнечными шторками.
33 7,5 Резервный.
34 30 Резервный.
35 30 Резервный.
36 30 Резервный.
37 Резервный.
38 Резервный.
39 Резервный.
40 10 Эл.двигатель привода регулировки подголовников заднего сиденья.
41 30 Радиоприемник («+» постоянно).
42 30 Эл.двигатель привода регул-ки положения левого переднего сиденья.
43 30 Эл.двигатель привода регул-ки положения правого переднего сиденья.
44 30 Стеклоочиститель ветрового стекла.
45 Резервный.
46 30 Элемент обогрева заднего стекла.
47 30 Основной электронный блок управления электрооборудованием.
48 Резервный.
49 Резервный.
50 30 Сцепное устройство для прицепа.
51 25 Резервный.
52 10 Резервный.
53 10 Телефон («+» постоянно).
54 15 Резервный.

p, blockquote 20,0,0,0,0 —>

Элементы реле могут так же различаться, в зависимости от комплектации автомобиля:

p, blockquote 21,0,0,0,0 —>

• А1 — главный модуль;
• А5 — реле главного модуля;
• K11 — реле стеклоочистителя;
• К13 — реле противотуманных фар;
• К15 — реле защиты электро сети;
• К27 — реле обогрева левого сиденья;
• К28 — реле обогрева правого сиденья;
• N13 — модуль контроля инфракрасного поиска.

Дополнительная информация

Если после замены предохранителя проблема сохранилась, возможно причина в электро схеме либо самом элементе. В данном видео вы можете посмотреть ремонт (замену) топливного насоса для данной модели бмв.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

Хотите помочь дополнить материал? Пишите в комментарии..

Источник статьи: http://vsepredohraniteli.ru/bmw/predohraniteli-bmw-e32.html

—>BMW Manuals —>

—> —>

—>Полезное —>

—> —>

—> —>

—>Кнопки —>

—> Твитнуть Рекомендую Поделиться —>

—> —>

—> —>Поиск —>

—> —>

—>Друзья сайта —>

—> BMW Клуб Москва —>

—> —>

—>Контакты / Реклама —>

—> —>

—> —> —>

Электросхемы BMW 1990-1997г.

Подборка электросхем BMW.
Все электросхемы разбиты по годам и моделям автомобилей:
318 1991
318 1992
318I 1995
318i 1993
318i 1994
318i 1995
318i 1996
318i 1997
318i Convertible 1997
318i convertile 1994
318iS 1993
318iS 1994
318Ti 1995
318Ti 1996
318Ti 1997
325 1987
325 1988
325 1990
325 1991
325 1992
325 is 1989
325i 1988
325i 1989
325i 1994
325i 1995
325i Convertible 1994
325ic 1989
325iC 1993
325iS 1993
325iS 1994
328i 1996
328i 1997
328iS 1996
328iS 1997
525i 1989
525i 1990
525i 1991
525i 1992
525i 1993
525i 1994
525i 1995
525i Touring
528E 1988
530 1994
530i 1995
530i Touring 1994
535 1987
535i 1988
535i 1989
535i 1990
535i 1991
535i 1992
535i 1993
540i 1994
540i 1995
635 1987
635CSI 1988
635Csi 1989
735 1987
735 1990
735i 1988
735i 1989
735i 1991
735i 1992
740i 1993
740i 1994
740i 1995
740iL 1993
740iL 1994
750 1988
750iL 1990
750iL 1991
750iL 1992
750iL 1993
750iL 1994
1997 318 iS
L7 1987
Z3 1996
Z3 1997
Формат PDF

BMW WDS
BMW Wiring Diagram System

Данное руководство BMW Wiring Diagram System
содержит электрические схемы для автомобилей
BMW 3-ей, 5-ой, 6-ой, 7-ой, 8-ой и других серий.
В руководство по ремонту БМВ WDS включены полные электрические схемы БМВ, расположение реле и предохранителей в автомобиле, распиновка всех разъемов, схемы расположения всех разъёмов, блоков и элементов, описания и вид всех разъемов, установка систем сигнализаций BMW, установка дополнительного аудио и видео оборудования BMW.
Поставляется сборник электрических схем BMW WDS на одном DVD, установки не требует, работает непосредственно с DVD. Интерфейс максимально простой и удобный, поддерживает несколько европейских языков.
В сборнике электрических схем BMW WDS представлены следующие модели BMW:
BMW 1, кузов E81, E87
BMW 3, кузов E46
BMW 3, кузов E90, E91, E92, E93
BMW 5, кузов E39 12/95-08/98
BMW 5, кузов E39 с 08/98
BMW 5, кузов E60, E61
BMW 6, кузов E63, E64
BMW 7, кузов E38 03/94-09/98
BMW 7, кузов E38 с 09/98
BMW 7, кузов E65, E66, E68
BMW X3, кузов E83
BMW X5, кузов E53
BMW X5, кузов E70
BMW Z4, кузов E85, E86
BMW Z8, кузов E52
Доп. информация: Для работы со сборником электрических схем BMW WDS необходим установленный Adobe Acrobat Reader и Adobe SVG Plugin 3.0 (входит в программу) или новее, разрешена Java и Java скрипты.

BMW TECHNICAL DOCUMENTATION
of emission-related systems

Подробное руководство по ремонту электрики BMW.
Электрические схемы, виды коннекторов и их расположение, инструкции по ремонту, схематика, специальные инструменты, спецификации и моменты затяжек.
В программе рассматриваются следущие модели BMW:
3-SERIES (E30, E36, E36 Compact, E46, Z3)
5-SERIES (E28, E34, E39)
6-SERIES (E24)
7-SERIES (E23, E32, E38)
8-SERIES (E31)
Формат PDF — Язык АНГЛИЙСКИЙ.

Источник статьи: http://bmwmanuals.ucoz.ru/index/ehlektroskhemy_bmw/0-41

Снятие и установка стекла зеркала заднего вида

Снятие

Внимание: Снятие стекла зеркала нужно проводить при температуре не менее 20°С. При более низких температурах зажимы (клипсы) легко повредить.

Откиньте стекло вверх.

Зеркало без автоматического затемнения

Для защиты от повреждений обклейте клейкой лентой края зеркала и края корпуса зеркала.

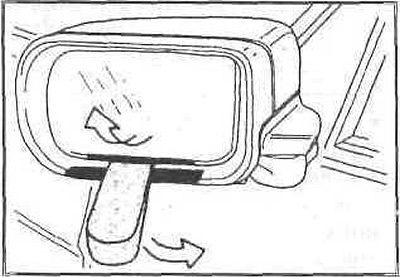

Подденьте стекло зеркала снизу деревянной лопаткой. Можно также захватить стекло пальцами снизу и отцепить его.

Зеркало с автоматическим затемнением

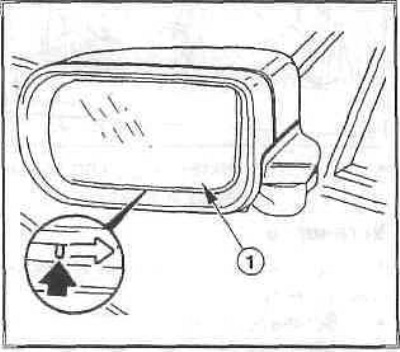

Передвиньте палец (стрелка) маленькой отверткой вправо, благодаря чему откроется заглушка, и осторожно поднимите стекло зеркала.

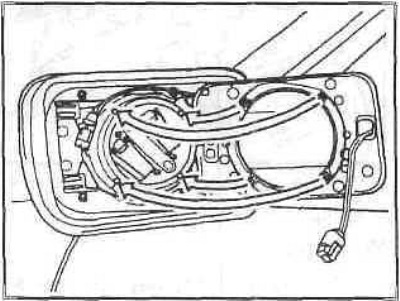

Стяните штекер обогрева зеркала, освободите и снимите штекер устройства автоматического затемнения.

Снимите стекло зеркала.

Установка

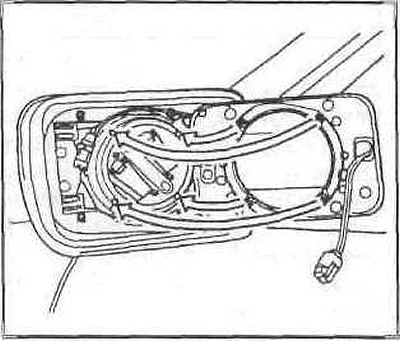

Наденьте штекер обогрева зеркала, установите штекер устройства автоматического затемнения и закрепите его.

Установите стекло зеркала так, чтобы скобы крепления находились над выступами.

Зеркало без автоматического затемнения: прижмите стекло к зажимам и закрепите его. Подложите тряпку, чтобы не загрязнить стекло пальцами.

Зеркало с автоматическим затемнением: прижмите стекло и закрепите его. Подложите тряпку, чтобы не загрязнить стекло пальцами. Передвиньте палец для фиксации маленькой отверткой влево, пока он не встанет вертикально.

Проверьте работу зеркала заднего вида.

Снятие и установка корпуса наружного зеркала заднего вида

Снятие

Снимите стекло зеркала. Зеркало с автоматическим затемнением

Откиньте зеркало вперед. Отцепите скобы крепления и снимите крышку.

Откиньте зеркало еще полностью вперед.

Открутите винты и выньте обойму корпуса.

Зеркало без автоматического затемнения

Откиньте зеркало вперед. Отцепите скобы крепления и снимите крышку.

Установка

Установите и закрепите винтами обойму корпуса.

Прицепите крышку. Установите стекло зеркала.

Источник статьи: http://www.bmwman.ru/7er/E32/body/elements/snyatie-i-ustanovka-stekla-zerkala-zadnego-vida
