Замена шпильки колеса на Тойоте Королле

В жизни практически любого водителя случались такие моменты, когда обламывалась шпилька колеса или когда вы решили посадить свой автомобиль на новые диски, а шпильки оказывались короткими и их длинны, не хватает для новых дисков. Ведь было же, правда? В таких случаях у любого автомобилиста остается лишь один достойный вариант – это заменить шпильки колеса.

В данной статье мы рассмотрим замену шпилек колеса на Тойоте Королле, данный автомобиль отлично подойдет как опытный образец. Процесс замены не очень трудный, но и не самый простой, поэтому будет интересно погрузиться в данный процесс.

Прежде чем говорить о замене шпилек, необходимо поговорить о том какие шпильки брать. Как правило, лучше всего купить оригинальные шпильки на Тойоту, их стоимость составит примерно 80-150 рублей за набор на одно колесо, однако если вам жалко таких денег и вы не хотите их тратить, можно купить дубликаты примерно за 50 рублей за набор на одно колесо и установить такой, более дешевый вариант. Но сразу замечу, что долго вы на них не проходите, так как:

• Они очень быстро обломаются;
• Есть большая вероятность срыва ее резьбы.

В таких случаях вам придется опять лезть в автомобиль и разбираться с проблемой. Согласитесь, что это не самый лучший вариант. Он может отнять у вас немало сил, времени и нервов. Поэтому давайте не будим скупиться и возьмем для работы оригинальные шпильки. Также не стоит забывать, что оригинальные шпильки могут отличаться по виду. Это будет зависеть от того, на какие колеса они будут ставиться – передние или задние.

Поэтапная замена шпильки колеса на Тойоте Королле

Итак, давайте приступим непосредственно к процессу замены сломанной или сорванной шпильки и выясним, что нам для этого потребуется. Для начала стоит купить рем. комплекты на те колеса, с которыми вы собираетесь работать. Далее потребуется набор ключей, воротков и головок, в частности на 17, 19 и 21. Также потребуется небольшой молоток и маленькая табуретка для более удобного проведения работ. Если все это есть, можно непосредственно приступать к замене.

Для начала нам необходимо загнать автомобиль в гараж, так как процесс может занять некоторое время, особенно у новичка в данном деле. Сделав это, обязательно ставим автомобиль на ручной тормоз, выворачиваем руль до прямого направления колес. Так как Королла пререднеприводная не стоит ставить его на передачу. Далее нам необходимо слегка сорвать все болты, после чего домкратом поднять нужную нам сторону и снять колесо. На этом подготовительный этап закончился, переходим к следующему.

Подготовив рабочее место, первым делом снимаем тормозной суппорт. Для этого нам понадобятся головки на 17. Его крепят всего два болта. На фотографии они указаны красными стрелками.

Далее не нужно снимать с суппорта шланг. Мы просто откидываем его в сторону, пусть немного повесит или же положите его на табуретку. Согласитесь, что сделать это совсем не сложно. На фотографии все отчетливо видно. Красной стрелкой показана отсутствующая у нас шпилька.

Далее обращаем внимание на место снятого суппорта. Там мы увидим, что производитель предусмотрел место, в котором можно выбить шпильку. Для того чтобы нам нечего не мешало мы прокручиваем тормозной диск до тех пор пока не увидим нужную нам шпильку, после чего ее просто выбиваем молотком. Как мы видим, никаких приспособлений нам не нужно.

Итак, мы убрали ненужную нам шпильку. На ее пустое место ставим новую деталь. Тормозной диск можно не снимать, однако так вставить ее на свое место немного труднее. Пришлось немного помять защиту. После того как она встала на свое место, если есть необходимость можно поправить защиту до исходного состояния отверткой. На фотографиях представленных ниже видно как мы вставляли ее на свое место и что в итоге получилось.

Вставив ее, нам необходимо насадить ее гайку и закрутить ее для того чтобы усадить шпильку на свое место сильно можно не закручивать, больших усилий не нужно. На фотографиях ниже весь процесс зафиксирован.

Итак, деталь установлена. Таким же образом можно поменять все остальные и не только на передних колесах. После того как все работы по замене выполнены, нам остается только поставить на место тормозной суппорт. Если он не встает, нам необходимо развести колодки. Момент затяжки 106,8 Нм.

Итак, ремонт завершен. Все оказалось не очень сложно. Так стоит ли тратить несколько тысяч на СТО, когда можно произвести их замену в домашних условиях? Думаю, ответ вы и так знаете.

Источник статьи: http://corollafan.ru/obsluzhivanie/shpilka-kolesa-tojota-korolla.html

ШПИЛЬКА СТУПИЦЫ TOYOTA COROLLA

Toyota Corolla XI (E160, E170) 2013 — 2017

Toyota Corolla X (E140, E150) 2006 — 2013

Toyota Corolla IX (E120, E130) 2000 — 2008

Toyota Corolla VIII (E110) 1995 — 2002

Toyota Corolla VII (E100) 1991 — 1999

Toyota Corolla VI (E90) 1987 — 1993

Toyota Corolla V (E80) 1983 — 1988

Toyota Corolla IV (E70) 1979 — 1987

Toyota Corolla III (KE) 1970 — 1981

Шпилька ступицы Toyota Corolla высокого качества гарантируют надежность, управляемость, мобильность и безопасность вашего автомобиля на дорогах. В наличии на складах всегда оригинальные и брендовые запчасти по адекватным ценам.

Однако, говоря о ремонте еще более важными для безопасности вождения является регулярное техническое обслуживание и своевременный ремонт, при соблюдении регламента ТО, автомобиль:

• хорошо работает,
• не теряет своих показателей при больших пробегах,
• более надежен и более безопасен в управлении

Мы облегчаем содержание вашего автомобиля в хорошем состоянии и обеспечиваем выгодными предложениями на весь ассортимент деталей. Все, что вам нужно для обслуживания и ремонта, можно найти прямо здесь, на наших цифровых складах. Вместо того, чтобы бесконечно искать, розничный магазин автозапчастей по близости, в котором не факт, что есть нужные запчасти, просто возьмите трубку телефона, и мы доставим нужные автомобильные запчасти до двери.

Основной упор при подборе запчастей делается, исходя из опыта компании.

Выгодно и безопасно покупать у нас по ряду основных причин:

• Autocompas.ru является одним из ведущих интернет-магазинов автозапчастей, с ежедневным трафиком на сайте более чем 30000 человек,
• Сертифицированные и надежные поставщики предоставляют весь спектр автозапчастей в рамках доступа к своим складам,
• В системе более 500 поставщиков и производителей, которые регулируют цены с оглядкой на конкурентов и стремятся сделать свой товар более выгодным для покупки.

Зачем искать Шпилька ступицы Toyota Corolla еще где-то, теряя время? У нас компетентный персонал, службы организации оплаты, доставки и поддержки.

Источник статьи: http://www.autocompas.ru/catalog/shpilka-stupitsy/toyota/corolla/

ШПИЛЬКА СТУПИЦЫ TOYOTA COROLLA

Toyota Corolla XI (E160, E170) 2013 — 2017

Toyota Corolla X (E140, E150) 2006 — 2013

Toyota Corolla IX (E120, E130) 2000 — 2008

Toyota Corolla VIII (E110) 1995 — 2002

Toyota Corolla VII (E100) 1991 — 1999

Toyota Corolla VI (E90) 1987 — 1993

Toyota Corolla V (E80) 1983 — 1988

Toyota Corolla IV (E70) 1979 — 1987

Toyota Corolla III (KE) 1970 — 1981

Шпилька ступицы Toyota Corolla высокого качества гарантируют надежность, управляемость, мобильность и безопасность вашего автомобиля на дорогах. В наличии на складах всегда оригинальные и брендовые запчасти по адекватным ценам.

Однако, говоря о ремонте еще более важными для безопасности вождения является регулярное техническое обслуживание и своевременный ремонт, при соблюдении регламента ТО, автомобиль:

• хорошо работает,
• не теряет своих показателей при больших пробегах,
• более надежен и более безопасен в управлении

Мы облегчаем содержание вашего автомобиля в хорошем состоянии и обеспечиваем выгодными предложениями на весь ассортимент деталей. Все, что вам нужно для обслуживания и ремонта, можно найти прямо здесь, на наших цифровых складах. Вместо того, чтобы бесконечно искать, розничный магазин автозапчастей по близости, в котором не факт, что есть нужные запчасти, просто возьмите трубку телефона, и мы доставим нужные автомобильные запчасти до двери.

Основной упор при подборе запчастей делается, исходя из опыта компании.

Выгодно и безопасно покупать у нас по ряду основных причин:

• Autocompas.ru является одним из ведущих интернет-магазинов автозапчастей, с ежедневным трафиком на сайте более чем 30000 человек,
• Сертифицированные и надежные поставщики предоставляют весь спектр автозапчастей в рамках доступа к своим складам,
• В системе более 500 поставщиков и производителей, которые регулируют цены с оглядкой на конкурентов и стремятся сделать свой товар более выгодным для покупки.

Зачем искать Шпилька ступицы Toyota Corolla еще где-то, теряя время? У нас компетентный персонал, службы организации оплаты, доставки и поддержки.

Источник статьи: http://www.autocompas.ru/catalog/shpilka-stupitsy/toyota/corolla/

Замена шпильки ступицы переднего колеса Тойота Королла

Замена шпильки ступицы переднего колеса Тойота Королла производится при её повреждении, а также при установке неоригинальных колесных дисков. Замену шпилек можно произвести на любой ровной поверхности, которая позволяет снять колесо с автомобиля.

Для чего нужны шпильки ступицы?

Ступица переднего колеса Тойота Королла отвечает за вращение колеса и его прочную посадку на подвеске. Колесо крепится к ступице посредством шпилек, на которые оно и прикручивается. Эксплуатация автомобиля с поврежденной шпилькой может привести к повреждению ступицы и возникновению аварийной ситуации на дороге.

Можно ли заменить своими руками?

Замену шпильки ступицы большинство автовладельцев предпочитают производить самостоятельно. Делается это следующим образом:

1. Демонтируем с автомобиля переднее колесо.
2. Выворачиваем нижний болт суппорта.
3. Верхний болт суппорта опускаем так, чтобы в дальнейшем была возможность его приподнять.
4. Вынимаем старую шпильку или её часть.
5. Устанавливаем новую шпильку, затягиваем её гайкой.
6. Закрепляем на место суппорт.
7. Устанавливаем колесо.

Установка неоригинальных шпилек может незначительно отличаться. Обычно необходимые материалы и инструкция поставляются в комплекте.

Сколько стоит?

Шпильку ступицы Тойота Королла сложно назвать дорогостоящей запчастью. Даже оригинальная шпилька стоит всего 200 рублей, что уж говорить об аналогах, цена которых начинается от 50 рублей за штуку. На Тойоту Короллу 150 и Спасио купить шпильку можно по одним и тем же ценам. На автомобили, выпущенные в 2007, 2008, цена не отличается.

В случае, если причиной замены шпильки является её поломка, рекомендуется приобретать оригинальные шпильки колеса Тойота Королла.

Что касается неоригинальных шпилек, обычно они отличаются от заводских длиной. Перед приобретением такой шпильки, лучше проконсультироваться с продавцом и уточнить, подходит ли она на ваш автомобиль. Обычно проблем при их установке не возникает.

Меры предосторожности при эксплуатации

Шпильку ступицы нельзя назвать элементом, особенно подверженным повреждениям. Основной причиной лопнувших шпилек является слишком сильная затяжка болтов при установке колеса. Отнеситесь к этому моменту внимательно. Устанавливая колеса, соблюдайте баланс между их прочным креплением и перетяжкой болтов.

Пожалуй, это тот случай, когда не стоит полностью доверять сотрудникам шиномонтажей, так как их квалификация не всегда является высокой. Встречаются даже горе-мастера, которые закручивают секретные болты «пистолетом».

Последствием перетянутых болтов может стать повреждение не только шпильки, но и самой ступицы. В этом случае ремонт обойдется значительно дороже нескольких сотен рублей.

Источник статьи: http://moftop.ru/zamena-shpilki-stupitsy-perednego-kolesa-toyota-korolla

🏁Как поменять ступицу на Тойота Королла 150

Задняя ступица Тойоты Королла 150, вращающаяся на подшипнике качения, предназначена для установки тормозного механизма и колеса. При износе подшипника нарушается угол установки шины и ухудшается поведение автомобиля при движении на прямых участках и поворотах. Конструкция узла не предусматривает монтажа деталей по отдельности: владельцу машины необходимо установить новую ступицу.

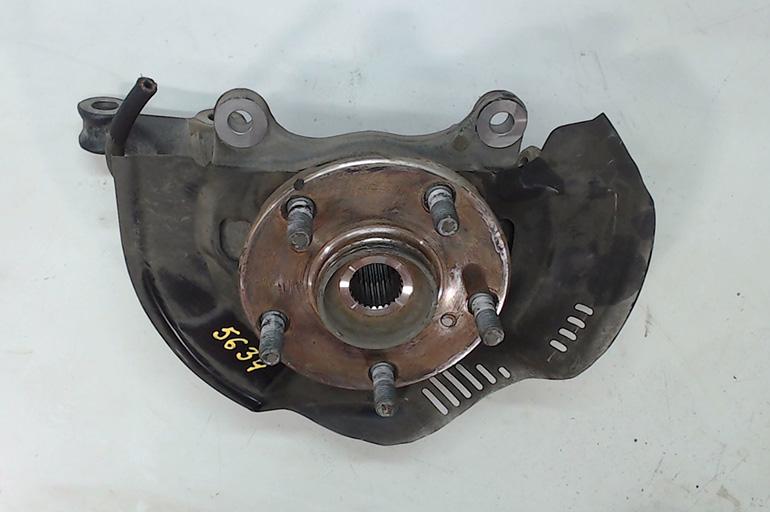

Как выглядит узел

Узел состоит из нескольких деталей:

• стального основания, которое крепится к рычагам подвески;
• внешнего элемента, позволяющего установить тормозной диск и колесо;
• закрытого 2-рядного шарикового подшипника, не требующего регулировки и смазки в процессе эксплуатации.

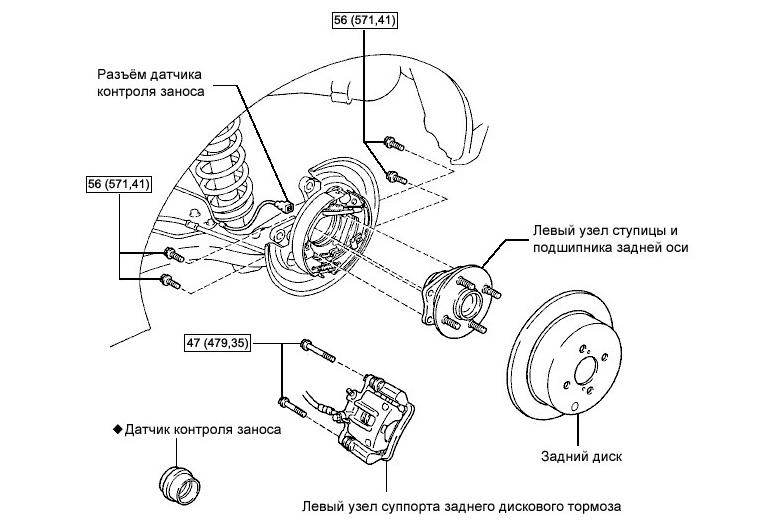

Схема и устройство задней ступицы Toyota Corolla E150

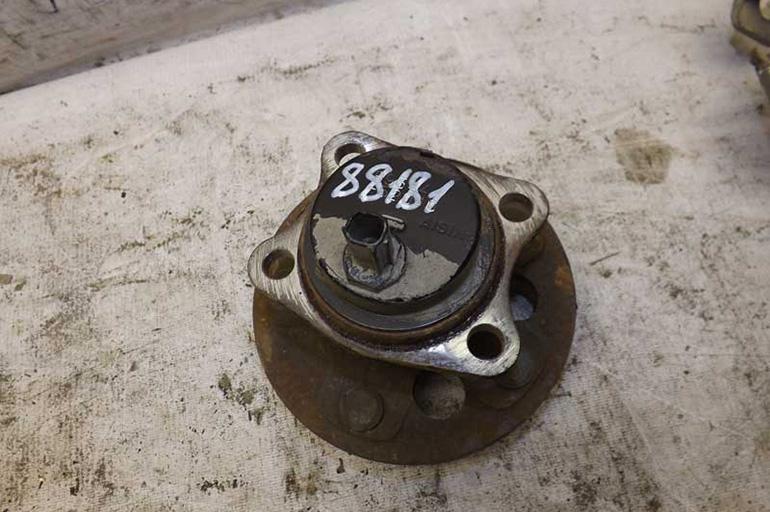

В конструкцию задней ступицы входит основание с фасонным фланцем, который крепится к торсионной балке подвески болтами. На задней части корпуса расположен 2-контактный разъем датчика ABS, чувствительный элемент установлен на подшипниковом узле.

На внешнее кольцо подшипниковой опоры ступицы надета втулка с внешним фланцем, имеющим 5 отверстий для установки шпилек. Резьбовые детали позволяют установить тормозной диск и колесо. Дополнительные технологические отверстия предназначены для доступа к болтам, удерживающим ступицу на задней балке автомобиля. Торцевая часть ступицы закрыта пластиковой крышкой, защищающей подшипник от воды и грязи.

Конструкция передней ступицы Короллы

Узел для установки передних колес имеет особую конструкцию. Центральный вал содержит отверстие со шлицами, в которые входит полуось. Ступичный подшипник для Тойоты Королла 150, установленный спереди, не имеет магнитного кольца для определения частоты вращения. Внутренняя часть конструкции крепится к поворотному кулаку, который прикручен к вертикальной стойке амортизатора и шаровой опоре нижнего рычага.

На внешнюю часть узла надевается тормозной диск, полуось фиксируется с помощью гайки, которая имеет защиту от самопроизвольного отворачивания.

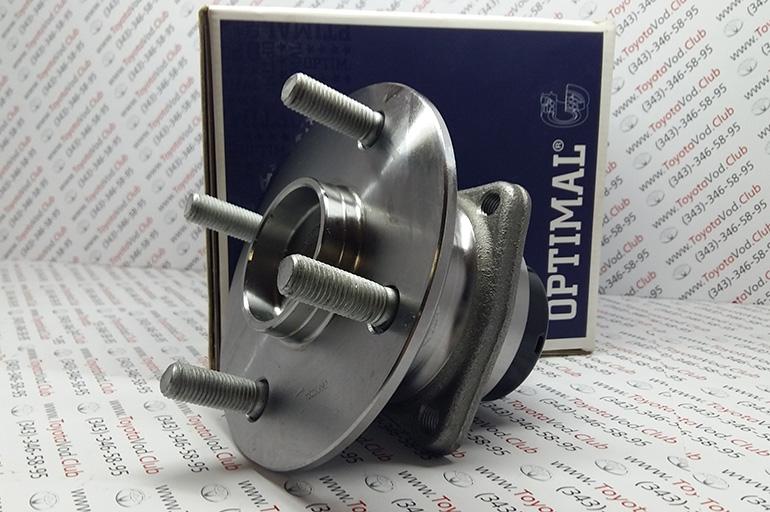

Артикул родных ступиц с примерной стоимостью детали

С завода на автомобили устанавливаются детали:

• спереди — Toyota 43550-42010 (стоимость составляет 7-13 тыс. руб.);
• сзади — Toyota 42450-02060 (цена весной 2020 г. составляет 6,5-8,1 тыс. руб.).

Детали поставляются на конвейер Toyota компанией Koyo. Маркировка производителя присутствует на поверхности узлов. Например, спереди может использоваться изделие с артикулом 3DACF041D3 (цена начинается от 11,7 тыс. руб.). Сзади допускается установить элемент с номером 3DACF026F7AS (стоимостью от 5,3 тыс. руб.). При выборе запасных частей необходимо использовать каталоги и учитывать VIN-номер автомобиля.

Подойдет ли ступица от Toyota Auris

Автомобили Toyota Auris и Corolla, построенные на одной платформе Е150, имеют одинаковую ходовую часть. На машины с правым расположением руля, предназначенные для внутреннего рынка Японии, устанавливались детали с оригинальными номерами. По отзывам владельцев, посадочные размеры ступиц для машин с левым и правым расположением места водителя и характеристики встроенного датчика ABS не отличаются, доработка штекера проводки не требуется.

Признаки выхода из строя подшипников ступицы

Основные признаки поломки задней или передней ступицы:

• появление гула со стороны колес в процессе движения;
• изменение угла установки покрышек и неравномерный износ протектора;
• появление вибраций, которые передаются на кузов или рулевое колесо;
• сокращение пути наката из-за повышенного трения в подшипниках;
• полное или частичное заклинивание ступицы (работоспособность узла может зависеть от степени нагрева элементов конструкции);
• повышение температуры узла в движении (не следует путать с естественным нагревом деталей от тормозных механизмов);
• увод автомобиля в сторону (при корректной регулировке углов установки колес и отсутствии повреждений подвески);
• снижение динамических характеристик с одновременным увеличением расхода топлива и появлением описанных выше признаков.

Инструменты для замены узла в бытовых условиях

Для замены деталей в задней подвеске потребуются следующие инструменты и материалы:

• накидной ключ и торцевая головка на 14 мм;
• плоская стальная лопатка;
• металлическая щетка для удаления грязи;
• молоток;
• домкрат и предохранительные упоры;
• баллонный ключ;
• жидкость WD40;
• ветошь для протирки пыли.

При обслуживании передней подвески необходима отвертка с плоским жалом и головка на 30 мм, предназначенная для отворачивания 12-гранной гайки на хвостовике полуоси.

Если в процессе ремонта потребуется снять поворотный кулак, то понадобятся дополнительные гаечные ключи и съемник для пальцев шаровых опор.

Инструкция по смене заднего подшипника

Для обеспечения доступа к ступице потребуется снять колесо. Автомобиль устанавливается на домкрате или поднимается на подъемнике. Стояночный тормоз отключается, в противном случае демонтировать тормозной диск не получится. При обслуживании машины в гаражном боксе рекомендуется установить под пороги предохранительные упоры или уложить колеса с дисками. В случае поломки или выпадения домкрата автомобиль не нанесет травм человеку, работающему в колесной арке.

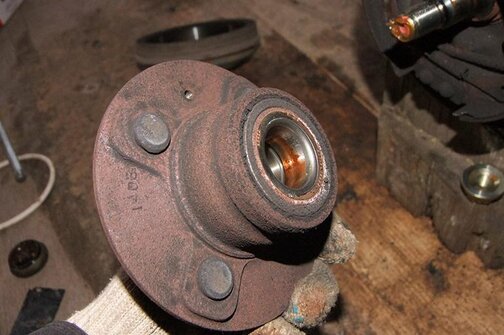

Стандартный метод

Чтобы заменить узел по стандартной методике, необходимо:

1. Очистить заднюю часть узла от грязи с помощью металлической щетки.
2. Отстегнуть штекер жгута электропроводки от разъема и отвести кабель в сторону.
3. Аккуратно утопить лопаткой поршни привода колодок в цилиндры, имеющиеся в суппорте.
4. Отвернуть болты крепления суппорта и отвести деталь в сторону. Рекомендуется подвесить узел к рычагам задней подвески. Отсоединять трос и шланг при этом не требуется. При манипуляциях с суппортом запрещается переламывать или перекручивать резиновый трубопровод.
5. Закрутить в технологические отверстия болты и постепенно стянуть тормозной диск со ступицы.
6. Просунуть головку через технологические отверстия во фланце и поочередно отвернуть болты крепления. Если детали прикипели, то необходимо нанести слой жидкости WD40, которая проникает в щели и позволяет размыть отложения грязи и окислов.
7. Выбить ступицу из посадочного гнезда молотком.
8. Смазать новую деталь термоустойчивой пастой и вставить в посадочное гнездо.
9. Затянуть болты крепления и смонтировать на штатное место тормозной диск.
10. Установить суппорт, а затем подключить провод к датчику ABS.
11. Установить на место колесо, снять автомобиль с домкратов или подъемника и проверить работоспособность узла. Включение контрольного индикатора ABS указывает на некорректную работу датчика (дефект встречается при использовании запасных частей с разборок). В этом случае потребуется поменять ступицу вторично с использованием новых комплектующих оригинального производства или от альтернативных поставщиков.

Если сопрягаемые поверхности прикипели, то для снятия ступицы потребуется демонтировать заднюю подвеску. Затем узел устанавливается на гидравлический пресс, деталь извлекается из посадочного гнезда стальной оправкой подходящего диаметра. Втулка должна воздействовать на металлический корпус ступицы, постепенно выдавливая элемент из посадочного гнезда. Подобная ситуация возникает редко. Вспомогательное оборудование используется для снятия передней ступицы.

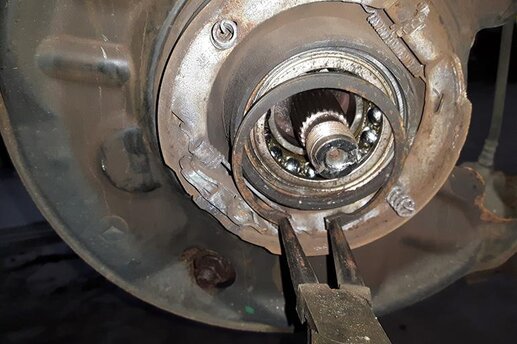

Упрощенный способ без пресса

Владельцы автомобилей Corolla E150 при разборке передней подвески сталкиваются с проблемой извлечения ступицы из поворотного кулака. В сервисных центрах или при обслуживании машины у дилера для разъединения деталей используется гидравлический пресс. В гаражных условиях работы выполняются с помощью винтового съемника.

Краткий алгоритм действий:

1. Отсоединить винт, удерживающий датчик системы ABS.
2. Отверткой распрямить буртик на центральной гайке, а затем при помощи ключа на 30 мм отвернуть деталь. При выполнении операции требуется помощь второго человека, который нажимает на педаль тормоза.
3. Отвернуть 2 болта, удерживающие суппорт. Перед снятием необходимо утопить поршни в цилиндры, воздействуя на колодки металлической лопаткой.
4. Демонтировать диск, используя 2 болта, которые необходимо равномерно вворачивать в технологические отверстия.
5. Отвернуть 4 болта, удерживающие ступицу в поворотном кулаке. Головки расположены со стороны днища автомобиля. Для снижения усилий рекомендуется обработать детали жидкостью WD40.
6. Если снять ступицу не удается из-за коррозии, то потребуется демонтировать поворотный кулак. Для удаления узла необходимо отвернуть гайку крепления шарового пальца рулевого наконечника, а затем открутить гайку крепления пальца шаровой опоры к кулаку.
7. Выдавить палец опоры из посадочного гнезда с помощью съемника.
8. Отвернуть гайки, крепящие кулак к корпусу стойки амортизатора.
9. Выбить хвостовик полуоси из отверстия в ступице. Для снятия следует использовать молоток. Удары по торцевой кромке вала допускается наносить через деревянный брусок. После снятия кулака необходимо зафиксировать полуось с помощью куска проволоки.
10. Снятый кулак уложить на тиски с разведенными губками. На ступицу укладывается стальная или медная оправка.
11. Ударами молотком через деревянный брусок выбить деталь из посадочного отверстия.
12. Произвести обратную сборку передней подвески.

Разобрать переднюю ступицу и корректно установить кольца подшипниковой опоры в кустарных условиях нельзя.

Производитель не предусмотрел возможность замены подшипника. Для соединения деталей используется специальное оборудование.

Видеоинструкция

В видео показана последовательность действий при снятии ступиц на автомобилях Corolla E150. Информация может использоваться владельцами при самостоятельном ремонте машины. Следует учитывать, что ступицы, выпущенные китайскими производителями, уступают по качеству оригинальным запасным частям и имеют ресурс в пределах 10-20 тыс. км.

Когда нужно обращаться в сервис

Если владелец автомобиля не имеет навыков самостоятельного ремонта, то ему рекомендуется обратиться в специализированный сервис. Выполнение ремонта в мастерской позволяет сэкономить время. Стоимость обслуживания зависит от местоположения сервиса. Поскольку после обслуживания передней подвески со снятием кулака нарушается угол установки колес, то параметры восстанавливаются на электронном стенде. При кустарной регулировке ухудшается управляемость и происходит неравномерный износ протектора покрышек.

Практические рекомендации

При обслуживании передней подвески для снятия ступицы может использоваться снятый тормозной диск. Деталь надевается на шпильки, на которые затем накручиваются на 2-3 оборота крепежные гайки. Ремонтник последовательно дергает диск на себя и проворачивает ступицу, обеспечивая равномерное распределение усилия. После 10-15 рывков детали разъединяются, но если на поверхности имеется коррозия, то мускульной силы человека не хватит для снятия узла.

Для снятия ступицы в передней подвеске может использоваться болт с увеличенной длиной, который поочередно закручивается в штатные отверстия. Затем по головке болта через металлическую прокладку наносятся удары молотком. После появления щели между кулаком и ступицей в зазор вводится монтажная лопатка, позволяющая разъединить детали. В конструкции поворотного кулака предусмотрен металлический защитный щиток для тормозного механизма. При обратной сборке следует учитывать положение элемента, болты затягивать крест-накрест.

При сборке следует контролировать моменты затяжки резьбовых соединений:

• гайки крепления колес затягиваются с усилием 103 Н*м;
• гайка хвостовика полуоси требует приложения нагрузки в пределах 292 Н*м.

При обратной сборке рекомендуется обработать сопрягаемые поверхности специальной смазкой, устойчивой к воздействию воды и высоких температур. При обслуживании необходимо проверить остаточную толщину тормозных дисков и состояние поршней и манжет в суппортах. Детали с чрезмерным износом следует поменять, поскольку от состояния тормозной системы зависит безопасность эксплуатации автомобиля.
