Рулевое колесо и рулевая колонка Volvo XC60 с 2008 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Volvo XC60 , ремонт рулевого управления Volvo XC60 , моменты затяжки Volvo XC60

2. Рулевое колесо и рулевая колонка

Рулевое колесо

Снятие и установка рулевого колеса

Снятие рулевого колеса

1. Снять модуль подушки безопасности водителя (см. главу 20 «Система пассивной безопасности»).

2. Убедиться, что рулевое колесо находится в нейтральном положении, а положение передних колес соответствует прямолинейному движению автомобиля.

Читайте также:  Рено логан тип подвески

3. Ослабить (но не отворачивать полностью) болт крепления рулевого колеса к рулевой колонке (центральный болт).

Примечание:
Момент затяжки болта крепления рулевого колеса к рулевой колонке при установке: 60 Н·м.

4. Заблокировать контактный диск рулевого колеса от проворачивания.

Внимание:
Убедиться в том, что рулевое колесо не проворачивается после блокировки контактного диска.

5. Отсоединить разъем датчика угла поворота рулевого колеса.

6. Потянув за рулевое колесо двумя руками, снять его с шлицев рулевого вала, после чего полностью выкрутить центральный болт крепления рулевого колеса.

Внимание:
Соблюдать осторожность, чтобы не повредить и не деформировать штифты контактного диска.

7. Снять рулевое колесо.

Установка рулевого колеса

Установка производится в порядке, обратном снятию.

Кожух рулевой колонки

Снятие и установка кожуха рулевой колонки

Снятие кожуха рулевой колонки

1. Специальным пластиковым шпателем для снятия кузовной облицовки поддеть верхнюю часть кожуха рулевой колонки справа.

2. Постепенно перемещая пластиковый шпатель, поддеть верхнюю часть кожуха рулевой колонки сверху.

3. Поддеть верхнюю часть рулевой колонки слева.

4. Разблокировать рычаг регулировки положения рулевого колеса.

5. Вытянуть рулевую колонку до упора наружу.

6. С обеих сторон сдвинуть внутрь верхнюю часть кожуха рулевой колонки.

7. Извлечь верхнюю часть кожуха рулевой колонки, поддев панель над рулевой колонки с обеих сторон пластиковым шпателем.

8. С помощью отвертки Torx отвернуть три винта снизу рулевой колонки.

9. Снять нижнюю часть кожуха рулевой колонки.

Установка кожуха рулевой колонки

Установка производится в порядке, обратном снятию.

Блок управления рулевым колесом

Снятие и установка блока управления рулевым колесом

Снятие блока управления рулевым колесом

1. Снять рулевое колесо (см. выше).

2. Снять кожух рулевой колонки (см. выше).

3. Отсоединить разъем блока управления рулевым колесом.

4. Отвернуть четыре винта крепления и снять блок управления рулевым колесом.

Внимание:
— Следить за тем, чтобы не проворачивать контактный диск.
— Соблюдать осторожность, чтобы не повредить и не деформировать штифты контактного диска.

Установка блока управления рулевым колесом

Установка производится в порядке, обратном снятию.

Автомобили с системой стабилизации курсовой устойчивости: с помощью диагностического прибора выполнить калибровку блока управления тормозами (VIDA / Diagnostics / Vehicle Communication / Advanced / BCM / Calibration (VIDA / Диагностика / Коммуникации автомобиля / Расширено / BCM / Калибровка)).

Рулевая колонка

Снятие и установка рулевой колонки

Внимание:
Рулевая колонка может содержать пиротехнические компоненты.

Снятие рулевой колонки

1. Убедиться в том, что передние колеса автомобиля установлены в положение прямолинейного движения.

2. Отсоединить отрицательную клемму аккумуляторной батареи (см. главу 12 «Электрооборудование двигателя»).

3. Снять блок управления рулевым колесом (см. выше).

4. Отвернуть соединительный болт шарнира между рулевой колонкой и рулевым редуктором, после чего отсоединить рулевой вал от рулевого редуктора.

Примечание:
— Момент затяжки болта шарнира рулевого вала при установке: 25 Н·м.
— Заменять болт новым после каждого снятия.

5. Отсоединить проводку рулевой колонки.

6. Отвернуть болты крепления рулевой колонки к приборной панели.

Примечание:
Момент затяжки болтов крепления рулевой колонки к приборной панели при установке: 24 Н·м.

7. Отсоединить разъем рулевой колонки.

8. Высверлить болты М6, указанные на иллюстрациях.

Примечание:
Момент затяжки болта М6 при установке: 10 Н·м.

9. Снять рулевую колонку.

Установка рулевой колонки

Установка производится в порядке, обратном снятию.

Проверка технического состояния рулевой колонки

1. Снять кожух рулевой колонки (см. выше).

2. Проверить рулевую колонку в указанных на иллюстрации местах.

Рулевая колонка допускается к дальнейшей эксплуатации

Рулевую колонку необходимо заменить новой

Механизм блокировки рулевой колонки

Снятие и установка механизма блокировки рулевой колонки

Примечание:
Некоторые компоненты на иллюстрациях могут отличаться от реального вида, но общая информация полностью соответствует действительности.

Снятие механизма блокировки рулевой колонки

1. Включить зажигание, чтобы разблокировать рулевую колонку.

Внимание:
Убедиться в том, что зажигание находится в режиме ON (включено).

Примечание:
Если рулевая колонка не разблокируется, рулевую колонку/рулевой вал необходимо заменить.

2. Снять рулевую колонку (см. выше).

3. Высверлить винты М6 крепления механизма блокировки с обеих сторон рулевой колонки.

Примечание:
— Максимальная глубина сверления внутри винта не должна превышать 15 мм.
— Использовать для извлечения винтов зубчатый цилиндрический съемник с подходящей гайкой.
— Момент затяжки винтов М6 при установке: 10 Н·м.

4. Выкрутить показанный на иллюстрации винт и снять механизм блокировки рулевой колонки.

Снятие механизма блокировки рулевой колонки

Установка производится в порядке, обратном снятию.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник статьи: http://krutilvertel.com/volvo-xc60-2008-glava18-rulevoe-koleso-i-rulevaja-kolonka

Volvo C30 Кайя › Logbook › Лечим «Поверн. рул. упр. Повтор. запуск» или как победить зависающий замок рулевой колонки

2 месяца назад я столкнулся с проблемой отказывающего заводиться автомобиля с ошибкой замка блокировки рулевого вала — он отказывался срабатывать, когда я вставлял ключ. Решил я тогда эту проблему по советам бывалых с помощью молотка и такой-то матери и, так и не записавшись в сервис по этому вопросу, благополучно забыл.

И тут, когда мне нужно было срочно ехать котюне за кормом, проблема всплыла вновь. Быстренько снял кожух, применил молоток и завел машину, но стало понятно, что проблема никуда не делась.

Поговорил с ребятами на дилере, прислал статьи и видео о том, как замок снимают и делают профилактику, приценился к установке и прошивке нового (17000 руб.) и решил рискнуть.

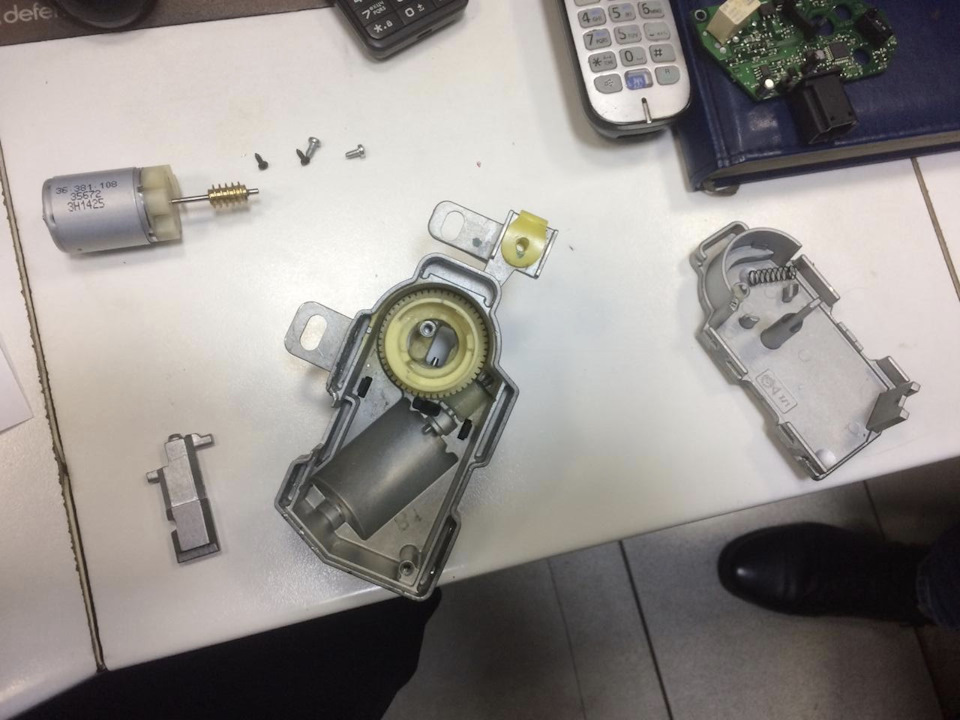

Ребята сняли и разобрали «несъемный» и «неразборный» замок, устранили заусенцы, продули моторчик, убрали силуминовую выработку, там, где она была, заложили смазку и установили его обратно, сделав снова «несъемным» (болты со срезанными шляпками), но теперь уже разборным.

По ощущениям сейчас работает значительно тише и быстрее, искренне надеюсь, что мы устранили проблему.

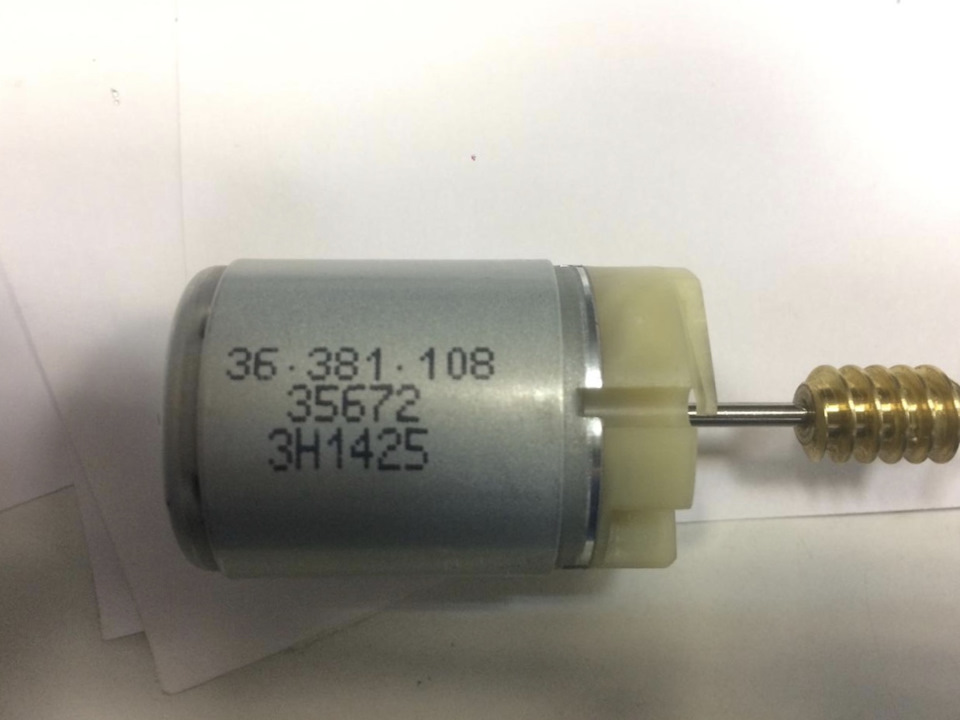

Если все же проблема в электромоторчике, который легко меняется в замке, то вот его придется поискать. Производитель называется Johnson, номера видны на фотографии.

Рекламу постить не буду, но если нужны контакты дилерского центра, где взялись и сделали, причем взяли недорого (сказав, что делали такое первый раз и не уверены в конечном результате) — пишите в личку.

Источник статьи: http://www.drive2.com/l/514004644628791916/

Volvo C30 Кайя › Logbook › Лечим «Поверн. рул. упр. Повтор. запуск» или как победить зависающий замок рулевой колонки

2 месяца назад я столкнулся с проблемой отказывающего заводиться автомобиля с ошибкой замка блокировки рулевого вала — он отказывался срабатывать, когда я вставлял ключ. Решил я тогда эту проблему по советам бывалых с помощью молотка и такой-то матери и, так и не записавшись в сервис по этому вопросу, благополучно забыл.

И тут, когда мне нужно было срочно ехать котюне за кормом, проблема всплыла вновь. Быстренько снял кожух, применил молоток и завел машину, но стало понятно, что проблема никуда не делась.

Поговорил с ребятами на дилере, прислал статьи и видео о том, как замок снимают и делают профилактику, приценился к установке и прошивке нового (17000 руб.) и решил рискнуть.

Ребята сняли и разобрали «несъемный» и «неразборный» замок, устранили заусенцы, продули моторчик, убрали силуминовую выработку, там, где она была, заложили смазку и установили его обратно, сделав снова «несъемным» (болты со срезанными шляпками), но теперь уже разборным.

По ощущениям сейчас работает значительно тише и быстрее, искренне надеюсь, что мы устранили проблему.

Если все же проблема в электромоторчике, который легко меняется в замке, то вот его придется поискать. Производитель называется Johnson, номера видны на фотографии.

Рекламу постить не буду, но если нужны контакты дилерского центра, где взялись и сделали, причем взяли недорого (сказав, что делали такое первый раз и не уверены в конечном результате) — пишите в личку.

Источник статьи: http://www.drive2.com/l/514004644628791916/
