Внимание: Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном срабатывании (1).
1. Снимите модуль подушки безопасности (2).
2. Приведите передние колеса в прямолинейное положение и зафиксируйте рулевую колонку путем извлечения ключа из замка зажигания.
3. Рассоедините разъем электропроводки (см. рисунок) и при помощи ключа выверните болт крепления рулевого колеса к колонке.
Замечание: При соответствующей комплектации необходимо также отсоединить электропроводку от выключателей дистанционного управления информационно-развлекательной системы.
4. Проверьте совпадение меток на рулевом колесе и валу рулевой колонки

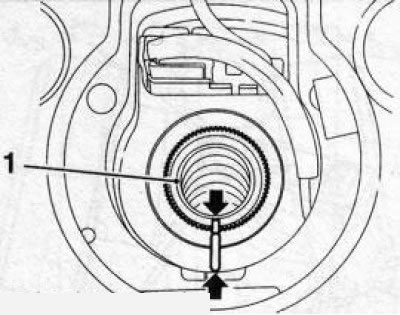

13.4 При снятии/установке рулевого колеса на вал (1) рулевой колонки их метки (указаны стрелками) должны совпасть
5. Взявшись за колесо руками с двух сторон и покачивая из стороны в сторону, снимите его со шлицов вала.
Внимание: Использование ударов при снятии рулевого колеса не допустимо!
6. Перед установкой рулевого колеса прогоните и очистите резьбовое соединение. Удостоверьтесь, что колеса автомобиля занимают прямолинейное положение — иначе при установке рулевого колеса может быть поврежден контактный блок подрулевых переключателей.
7. Посадите колесо на вал рулевой колонки так, чтобы разъем электропроводки (см. рисунок) вошел в паз на рулевом колесе, проследите за совпадением меток ( 13.4).

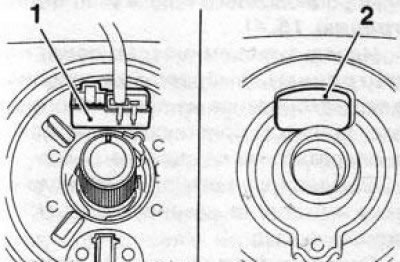

13.7 При установке паз (2) на рулевом колесе должен совместиться с разъемом (1)
8. Смажьте новый крепежный болт рулевого колеса фиксирующим компаундом (например, Lochte 243), вверните его и затяните с требуемым усилием (см. Спецификации).

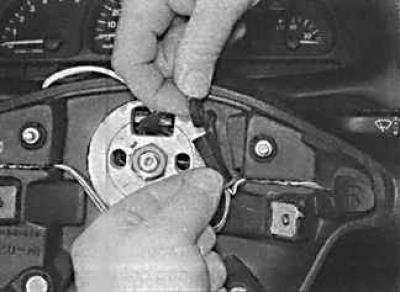

9. Состыкуйте разъемы электропроводки — следите за правильной прокладкой жгута.
10. Установите модуль водительской фронтальной подушки безопасности (2).
11. На ровной дороге проверьте правильность нейтрального положения рулевого колеса, при необходимости переустановите его. Проверьте работу звукового сигнала и дистанционного управления (при соответствующей комплектации) информационно-развлекательной системы.
Замечание: На моделях, оборудованных системой ESP необходимо при помощи специального оборудования согласовать датчик угла поворота рулевого колеса .
Источник статьи: http://vectra-signum.com/opel/rul-koles.html
Opel Vectra черный металлик › Logbook › Как я снимал руль
Сия эпопея началась, после того как мне отремонтировали гидроусилитель. Когда ремонтировали, крутанули руль на 180 градусов. В итоге я ездил с перевернутым рулем, какое-то время. В один субботний день, мне это надоело, и я решил его снять и переставить.
В книжке по машине написано: «Открутите гайку, снимите кольцо и снимите руль.» Гайка открутилась хорошо, кольцо снял без проблем. Руль не снимался. Упёрся и держался на оси намертво. Внимательно рассмотрев внутренности рулевой чаши, пришел к выводу, что нужно делать съемник.

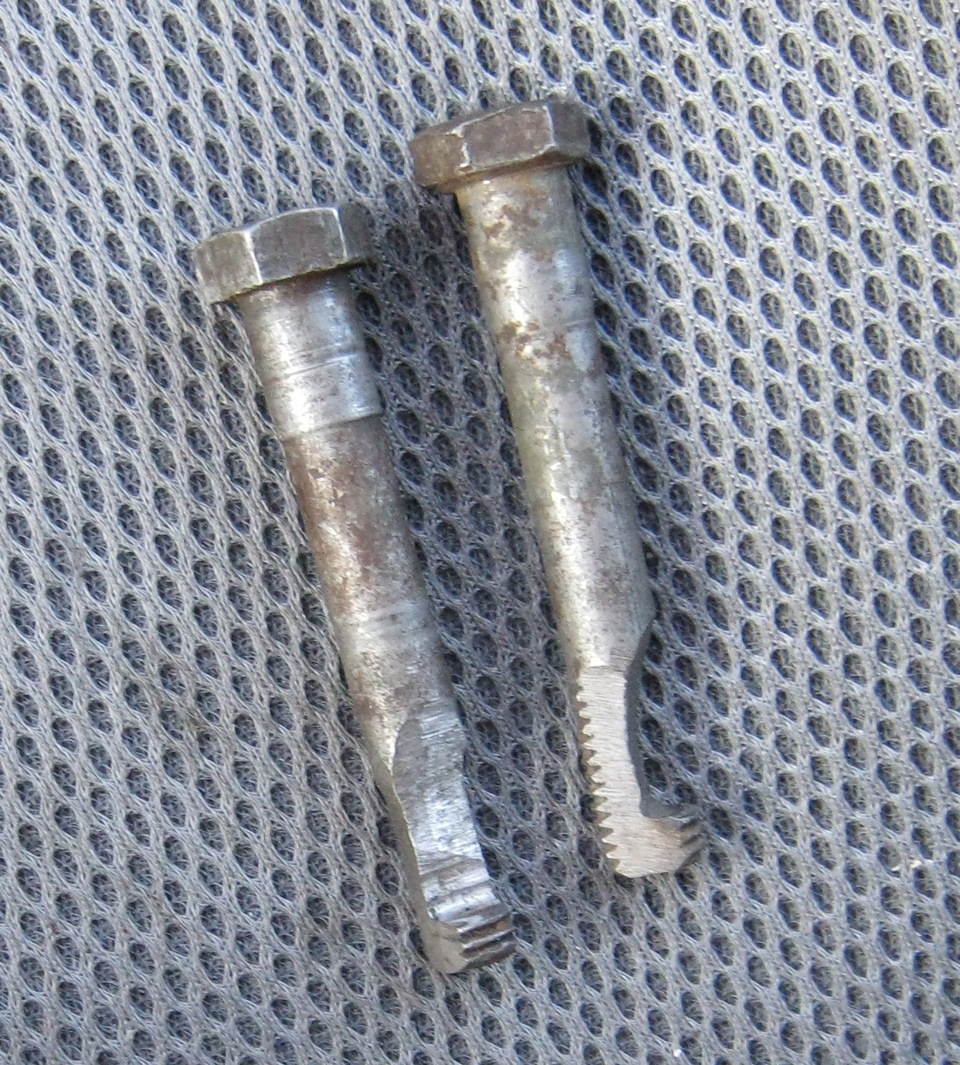

Взял два болта на 10. И обточил на наждаке, затем немного подправил края «болгаркой», чтобы вывести угол 90 град. Получилось вот так:
Затем взял кусок швеллера, точнее его боковинку и обрезал, чтобы получилась более менее ровная, но толстая пластина. Просверлил в ней три дырки по центру и по бокам. Нарезал резьбу в центральной части под имеющийся болт. У меня был длинный болт на 10.
Примерил, доработал напильником и вуаля
Дырки чашки полукруглые. Когда болты обточил, то получилось когда вставляешь болт, то его можно и нужно провернуть внутри на 90 градусов. Он там как-бы расклинивается. Потом взял шарик от подшипника, смазал его солидолом, чтобы мог прилипнуть, и прилепил его к оси руля. Поддерживая съемник рукой, вставил по очереди каждый болт в своё место и провернул. Затем потихоньку закрутил гайку до упора и начал протягивать ключом.
С легким треском руль соскочил с насиженного места. Оказалось прикипел намертво.
Источник статьи: http://www.drive2.com/l/288230376152809550/
Vectra Club Russia
Как снять руль?
Как снять руль?
Сообщение dron_tavr » 18 июн 2011 11:17
Сообщение Bahamut » 18 июн 2011 11:21
Re: Как снять руль?
Сообщение Skat » 18 июн 2011 11:25
Сообщение dron_tavr » 18 июн 2011 11:29
Сообщение Мышаня » 18 июн 2011 12:57
Сообщение Untermensch » 18 июн 2011 21:49
Сообщение andreynii » 18 июн 2011 22:22
Сообщение dron_tavr » 19 июн 2011 19:25
Сообщение OPELARM » 19 июн 2011 19:33
Re: Как снять руль?
Сообщение volshebstvo » 19 июн 2011 21:10
Re: Как снять руль?
Сообщение andreynii » 19 июн 2011 21:27
Re: Как снять руль?
Сообщение dron_tavr » 20 июн 2011 15:27
Сообщение liza » 20 июн 2011 22:19
Сообщение Мышаня » 21 июн 2011 02:03
Сообщение liza » 24 июн 2011 06:49
Re: Как снять руль?
Сообщение 4et » 18 окт 2012 15:09
Re: Как снять руль?
Сообщение vectra2000v16 » 18 окт 2012 21:02
Re: Как снять руль?
Сообщение HoPMaH » 18 окт 2012 23:02
Сообщение Мышаня » 19 окт 2012 00:57
Сообщение HoPMaH » 19 окт 2012 09:05
Сообщение Мышаня » 19 окт 2012 11:26
HoPMaH предупреждение! Внимательнее к Правилам
Ещё раз, для самых упоротых:
Сообщение vectrovod » 19 окт 2012 12:21
Сообщение DanilinS » 19 окт 2012 12:31
При сьемке имеем в виду: 1) Руль дергаем и тянем без фанатизма. Сплошного каркаса в нем нет. Сломать обод рудя можно легко. 2) По рулевому валу не стучим. Сальникам рейки с ГУР может сильно не понравиться. Да и забоины на червячной паре будут лишними. Менее всего наверно хочеться на скорости обнаружить заклинивание руля по причине выкрашеного зуба рейки или деформации рулевой колонки или вала.
Я просто купил маленький 2-х лапый сьемник. Напильником и ножовкой подогнал ноги, что-бы входили и зацеплялись в соответствующих пазах руля. И всё.
Или купи KA-3062 KT-Tools Цена около 500 руб
Или сам что сооруди типа Размеры проверь ! Это от Ланоса.
Источник статьи: http://www.vectra-club.ru/forum/viewtopic.php?t=139942
Снятие и установка рулевого колеса
Внимание: Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном срабатывании.
1. Снимите модуль подушки безопасности (см. Раздел 12).
2. Приведите передние колеса в прямолинейное положение и зафиксируйте рулевую колонку путем извлечения ключа из замка зажигания.
3. Рассоедините разъем электропроводки (см. сопр. иллюстрацию) и при помощи ключа выверните болт крепления рулевого колеса к колонке.
Замечание: При соответствующей комплектации необходимо также отсоединить электропроводку от выключателей дистанционного управления информационно-развлекательной системы.
4. Проверьте совпадение меток на рулевом колесе и валу рулевой колонки (см. сопр. иллюстрацию).
13.4 При снятии/установке рулевого колеса на вал (1) рулевой колонки их метки (указаны стрелками) должны совпасть
5. Взявшись за колесо руками с двух сторон и покачивая из стороны в сторону, снимите его со шлицов вала.
Внимание: Использование ударов при снятии рулевого колеса не допустимо!
6. Перед установкой рулевого колеса прогоните и очистите резьбовое соединение. Удостоверьтесь, что колеса автомобиля занимают прямолинейное положение — иначе при установке рулевого колеса может быть поврежден контактный блок подрулевых переключателей.
7. Посадите колесо на вал рулевой колонки так, чтобы разъем электропроводки (см. сопр. иллюстрацию) вошел в паз на рулевом колесе, проследите за совпадением меток (см. иллюстрацию 13.4).
13.7 При установке паз (2) на рулевом колесе должен совместиться с разъемом (1)
8. Смажьте новый крепежный болт рулевого колеса фиксирующим компаундом (например, Lochte 243), вверните его и затяните с требуемым усилием (см. Спецификации).
9. Состыкуйте разъемы электропроводки — следите за правильной прокладкой жгута.
10. Установите модуль водительской фронтальной подушки безопасности (см. Раздел 12).
11. На ровной дороге проверьте правильность нейтрального положения рулевого колеса, при необходимости переустановите его. Проверьте работу звукового сигнала и дистанционного управления (при соответствующей комплектации) информационно-развлекательной системы.
Замечание: На моделях, оборудованных системой ESP необходимо при помощи специального оборудования согласовать датчик угла поворота рулевого колеса (см. Раздел 8).
Источник статьи: http://www.opelbook.ru/vectra/C/chassis/steering/snyatie-i-ustanovka-rulevogo-kolesa
Рулевое колесо — снятие и установка
Модели без подушки безопасности
1. Снимите провод массы с аккумулятора.
2. Установите передние колеса для движения прямо вперед.

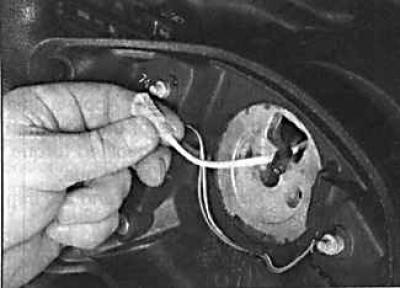

3. Снимите кнопку звукового сигнала из рулевого колеса и отсоедините электрический разъем.
11. Подсоедините электрический разъем к кнопке звукового сигнала и установите кнопку в центре рулевого колеса.
12. Подсоедините аккумулятор и проверьте действие звукового сигнала.
Модели с подушкой безопасности
1. Снимите провод массы с аккумулятора. Предупреждение! Дальнейшие действия производите не ранее, чем через 1 минуту, чтобы конденсатор воздушной подушки разрядился полностью.
2. Установите передние колеса для движения прямо вперед.

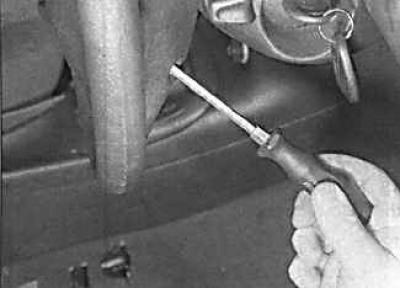

3. Отвинтите два винта с задней части рулевого колеса.
13.4).
