Если вы заинтересовались установкой ЗДТ на Vitz’ообразную машину то вы пришли по адресу:)
Составил небольшой справочник в виде часто задаваемых вопросов с примером установки на наш FunCargo
Давным давно кстати ставил ЗДТ на Vitz можете еще и там фотки посмотреть.
От какой модели искать?
Дисковые тормоза устанавливались на Vitz кузов NCP13 и Ist кузов NCP61
Это самые распространенные доноры.
На что можно поставить?
На все авто на платформе Toyota Vitz, а это Ist, bB, Platz, FunCargo, Vill Vi, Yaris, Yaris Verso и т.д.
У задних балок под дисковые и барабанные тормоза разное расстояние между площадками крепления ступицы, то есть если ставить ЗДТ на барабанную балку то колея увеличится на размер план-шайбы (это пластина на которую крепится суппорт) а это по 6-8мм на сторону, выглядеть будет лучше но немного отразится на управляемости, если вы не спортсмен то не заметите
Ставятся только на переднеприводные авто
На передней оси должны стоять тормоза под 14’ диски! Тормоза под 13’ диски ставились, например, на самые маломощные литровые Vitz’ы если у вас такой, то для установки ЗДТ нужно менять и передние.
Что нужно для установки?
● Передние тормозные шланги от Vitz’а номера 90947-02C31 и 90947-02C32
Можете поискать и оригинальные шланги 90947-02C75 и 90947-02C76 но как их крепить решать вам, в не дисковых машинах шланги смотрят в сторону движения, в дисковых против движения
● 8 болтов, классом прочности 10.9 + гроверы (шайбы)
Можно вот эти 1/59709-31 – болт вала карданного от Камаза
Я ставил вот эти 1/42339-30 – болт раздатки ВАЗ 2121 но по 1 болту с каждой стороны потребуется укоротить на
10-12 мм чтобы не мешал тяге ручника, и длины резьбы хватает впритык, с оочень небольшим запасом.
Шайбы я ставил 1/11983-73 – шайба коническая пружинная,
можно поставить гроверы черные под 10мм болты
● 2 болта M8 x 70мм, 6 гаек, 4 усиленные шайбы. Покупается это в магазинах крепежных материалов.
● Болгарка, УШМ
● Сверло на 7мм
● Жидкость тормозная DOT4 + шланг (капельница) + банка, для прокачки
● Спец ключ для прокачки и отвинчивания тормозных трубок! Без него не открутите ничего, а только замнете грани гаек на трубках!
● WD40 или аналог
● набор инструмента
Ключи торцевые на 10, 12, 14,17 + длинный удлиннитель чтобы крутить болты со стороны пружины
Плоская отвертка средней длины
Помните все что вы делаете вы делаете на свой страх и риск! Если не уверены в своих силах, ищите того, кто уверен=)
Установка

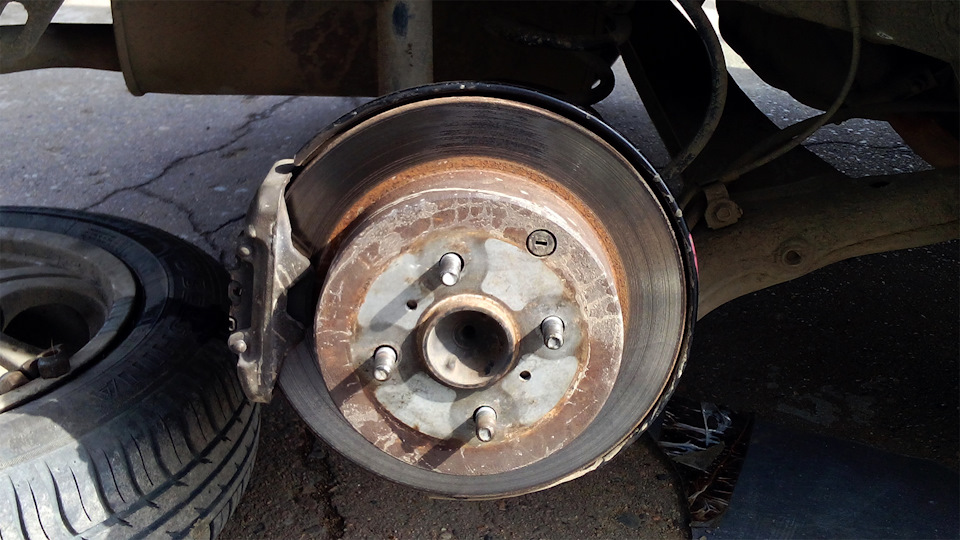

Когда все из списка уже есть, присоединяем шланги к открученным от планшайб суппортам. просто так это не выйдет, нужно немного подточить направляющую пипку) как на фото
Источник статьи: http://www.drive2.com/l/456427893606580872
Toyota Vitz 1.0 5дв. хэтчбек, 70 л.с, 4АКПП, 1999 – 2005 г.в. — неисправности тормозной системы
Основные неисправности тормозной системы и их устранение
Вибрация при торможении
| Вибрация при торможении | |
|---|---|
| Причина неисправности | Методы устранения |
| Деформация тормозного диска | Замените оба диска |
| Повышенный осевой люфт колеса (сильный износ подшипников передних колес или ослабление крепления гайки ступицы) | Подтяните гайку ступицы колеса, при необходимости замените подшипник |
| Овальность тормозного барабана | Проточите или замените барабан |
| Заклинен поршень в заднем колесном цилиндре | Замените цилиндр |
| Накладка тормозной колодки отслоилась от основания | Замените колодки (одновременно все на одной оси) |
| Ослабла или сломана стяжная пружина задних тормозных колодок | Замените пружину |
Увод или занос автомобиля при торможении
| Увод или занос автомобиля при торможении | |
|---|---|
| Причина неисправности | Методы устранения |
| Заклинивание поршня колесного цилиндра | Замените цилиндр |
| Закупорка тормозных магистралей: трубок или шлангов | Замените поврежденные трубки и шланги |
| Отслоение накладки от основания тормозной колодки | Замените колодку (лучше одновременно все на одной оси) |
| Замасливание тормозных дисков, барабанов, накладок | Замасленные диски и барабаны очистите, колодки замените. Устраните причину замасливания |
| На поверхности накладок образовалась ледяная или соляная корка (зимой). Накладки намокли | В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями педали тормоза |
| Разное давление в шинах левых и правых колес | Установите нормальное давление |
| Значительная разница в износе шин | Замените изношенную шину |
| Неправильно отрегулирован привод регулятора давления | Отрегулируйте привод |
| Неисправен регулятор давления | Замените регулятор |
| Не работает один из контуров рабочей тормозной системы (эффективность торможения значительно снижена) | Устраните утечку жидкости из тормозной системы, прокачайте систему |
| Деформация тормозного диска | Замените оба диска |
| Осевой люфт колеса (сильный износ подшипников передних колес или ослабление крепления гайки ступицы) | Подтяните гайку ступицы колеса, при необходимости замените подшипник |
| Овальность тормозного барабана | Проточите или замените барабан |
| Неисправен амортизатор стойки | Замените оба амортизатора |
| Неодинаковая осадка пружин передней подвески | Замените обе пружины |
| Нарушены углы установки колес | Отрегулируйте углы установки колес |
Увеличенный ход педали тормоза
| Увеличенный ход педали тормоза (педаль «мягкая» или «проваливается») | |
|---|---|
| Причина неисправности | Методы устранения |
| Воздух в тормозной системе, утечка тормозной жидкости через неплотности соединений гидропривода, повреждение манжет в главном тормозном цилиндре, регуляторе давления, повреждение тормозных трубок и шлангов | Осмотрите все магистрали, их резьбовые соединения и цилиндры, устраните негерметичность. Восстановите нормальный уровень жидкости в тормозном бачке и прокачайте систему. При обнаружении повреждений тормозных шлангов (трещин, вздутий или следов тормозной жидкости) замените шланги. При подозрении на дефекты в главном тормозном цилиндре замените его на исправный |
| Разбухли резиновые манжеты цилиндров из-за попадания в тормозную жидкость масла, бензина и т. п. | Замените цилиндры, шланги, полностью слейте тормозную жидкость, промойте систему свежей жидкостью и прокачайте |
| Перегрев тормозных механизмов | Дайте остыть тормозам. Применяйте в системе только тормозные жидкости DOT-4. Вовремя заменяйте тормозную жидкость |
| Увеличен зазор между колодками и барабаном (не работает устройство автоматического регулирования зазора) | Замените колесный цилиндр, прокачайте систему |
| Не работает один из контуров рабочей тормозной системы | Устраните утечку жидкости из тормозной системы, прокачайте систему |
| Повышенное (более 0,15 мм) биение тормозного диска | Замените оба диска |
Автомобиль тормозит плохо
| Ход педали тормоза в пределах нормы (педаль жесткая), но автомобиль тормозит плохо | |
|---|---|
| Причина неисправности | Методы устранения |
| Заклинивание поршня колесного цилиндра | Замените цилиндр |
| Закупорка тормозных магистралей: трубок (из-за вмятин) или шлангов (из-за разбухания или расслоения резины) | Замените поврежденные трубки и шланги |
| Замасливание тормозных дисков, барабанов, накладок | Замасленные диски и барабаны очистите, колодки замените. Устраните причину замасливания |
| Полный износ тормозных накладок (скрежет тормозов) | Замените тормозные колодки (одновременно все на одной оси) |
| На поверхности накладок образовалась ледяная или соляная корка (зимой). Накладки намокли | В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями педали тормоза |
| Низкое качество материала накладок | Замените колодки (одновременно все на одной оси) |
| Сильная коррозия тормозного диска (из-за низкого качества материала диска и/или накладки) | Замените диски |
| Накладка тормозной колодки отслоилась от основания | Замените колодки (одновременно все на одной оси) |
| Неправильно отрегулирован привод регулятора давления | Отрегулируйте привод |
| Неисправен регулятор давления | Замените регулятор |
| Неисправен вакуумный усилитель или негерметичен шланг, соединяющий усилитель с рессивером | Проверьте целостность шланга, его посадку на штуцерах, затяжку хомутов. Проверьте работу усилителя |
Неполное растормаживание всех колес
| Неполное растормаживание всех колес | |
|---|---|
| Причина неисправности | Методы устранения |
| Отсутствует свободный ход педали тормоза | Отрегулируйте свободный ход педали |
| Разбухли резиновые манжеты цилиндров из-за попадания в тормозную жидкость масла, бензина и т.п. | Замените цилиндры, шланги, полностью слейте тормозную жидкость, промойте систему свежей жидкостью и прокачайте |
| Заклинил поршень главного цилиндра (из-за коррозии, поломки возвратных пружин) | Замените главный цилиндр, прокачайте систему |
Притормаживание одного из колес при отпущенной педали тормоза
| Притормаживание одного из колес при отпущенной педали тормоза | |
|---|---|
| Причина неисправности | Методы устранения |
| Заклинивание поршня колесного цилиндра | Замените цилиндр |
| Разбухли резиновые манжеты цилиндров из-за попадания в тормозную жидкость масла, бензина и т.п. | Замените цилиндры, шланги, полностью слейте тормозную жидкость, промойте систему свежей жидкостью и прокачайте |
| Закупорка тормозных магистралей: трубок (из-за вмятин) или шлангов (из-за разбухания или расслоения резины) | Замените поврежденные трубки и шланги |
| Заедание колодок из-за сильного загрязнения опорных поверхностей суппорта | Снимите колодки, очистите опорные поверхности колодок и суппорта |
| Отслоение накладки задней тормозной колодки | Замените колодки (одновременно все на одной оси) |
| Ослабла или сломана стяжная пружина задних тормозных колодок | Замените пружину |
| Деформация распорной планки, перекос колодок из-за деформации тормозного щита | Выправьте или замените распорную планку, тормозной щит |
| Ослабло крепление направляющей колодок к поворотному кулаку | Затяните болты |
| Перетянут стояночный тормоз, тросы заклинены в оболочках | Отрегулируйте натяжение тросов, смажьте их моторным маслом, если повреждена оболочка или растрепаны проволочки троса, а также при сильной коррозии замените трос |
Недостаточная эффективность стояночной тормозной системы
| Недостаточная эффективность стояночной тормозной системы | |
|---|---|
| Причина неисправности | Методы устранения |
| Неправильная регулировка привода | Отрегулируйте привод |
| Тросы привода заклинены в оболочках | Смажьте тросы моторным маслом, если повреждена оболочка или растрепаны проволочки троса, а также при сильной коррозии замените трос |
| Замаслены тормозные барабаны, накладки | Замасленные диски и барабаны очистите, колодки замените. Устраните причину замасливания |
| На поверхности накладок образовалась ледяная или соляная корка (зимой). Накладки намокли | В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями педали тормоза |
При отпускании рычага стояночного тормоза колеса не растормаживаются
| При отпускании рычага стояночного тормоза колеса не растормаживаются | |
|---|---|
| Причина неисправности | Методы устранения |
| Неправильная регулировка привода | Отрегулируйте привод |
| После длительной стоянки автомобиля колодки прилипли (или примерзли) к барабану | Дергая за рычаг или тросы, попытайтесь осторожно (чтобы не сорвать тормозные накладки) провернуть колесо. При постановке машины на стоянку по возможности не затягивайте тормоз, а включайте передачу |
