Mitsubishi Galant › Logbook › переделка GDI в MPFI (1 пункт)

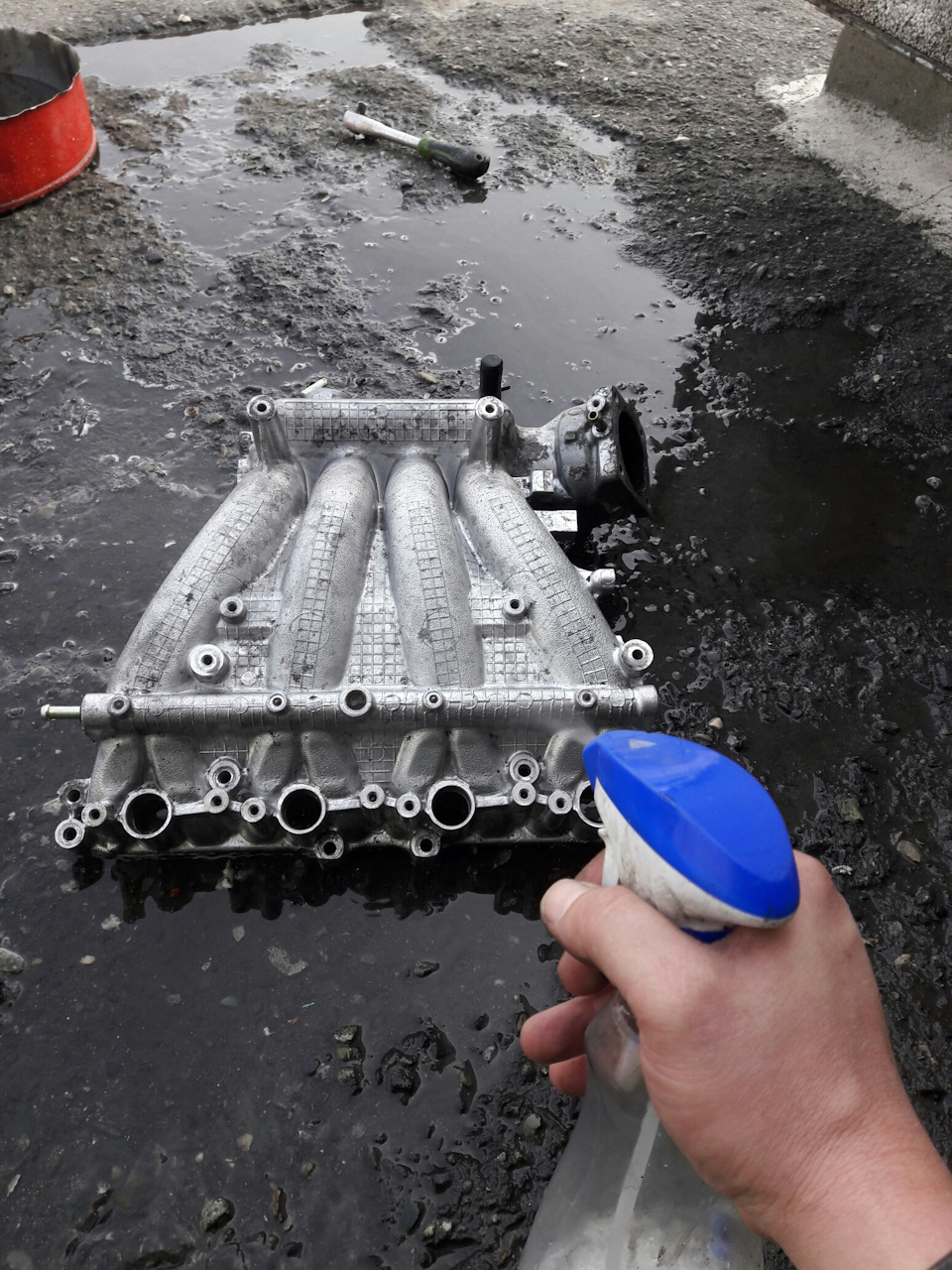

коллектор впускной. сверлим отверстия под форсунки. варим втулки для инжекторов. процесс идёт.
Mitsubishi Galant 2000, 176 h. p. — tuning
Comments 34
пока холодно. жду потеплеет и доделаю…
а я вообще не понял что он сделал, по моиму просто помыл впускной коллектор, где что переделано? можно больше инфы? это под гоз что ли ?

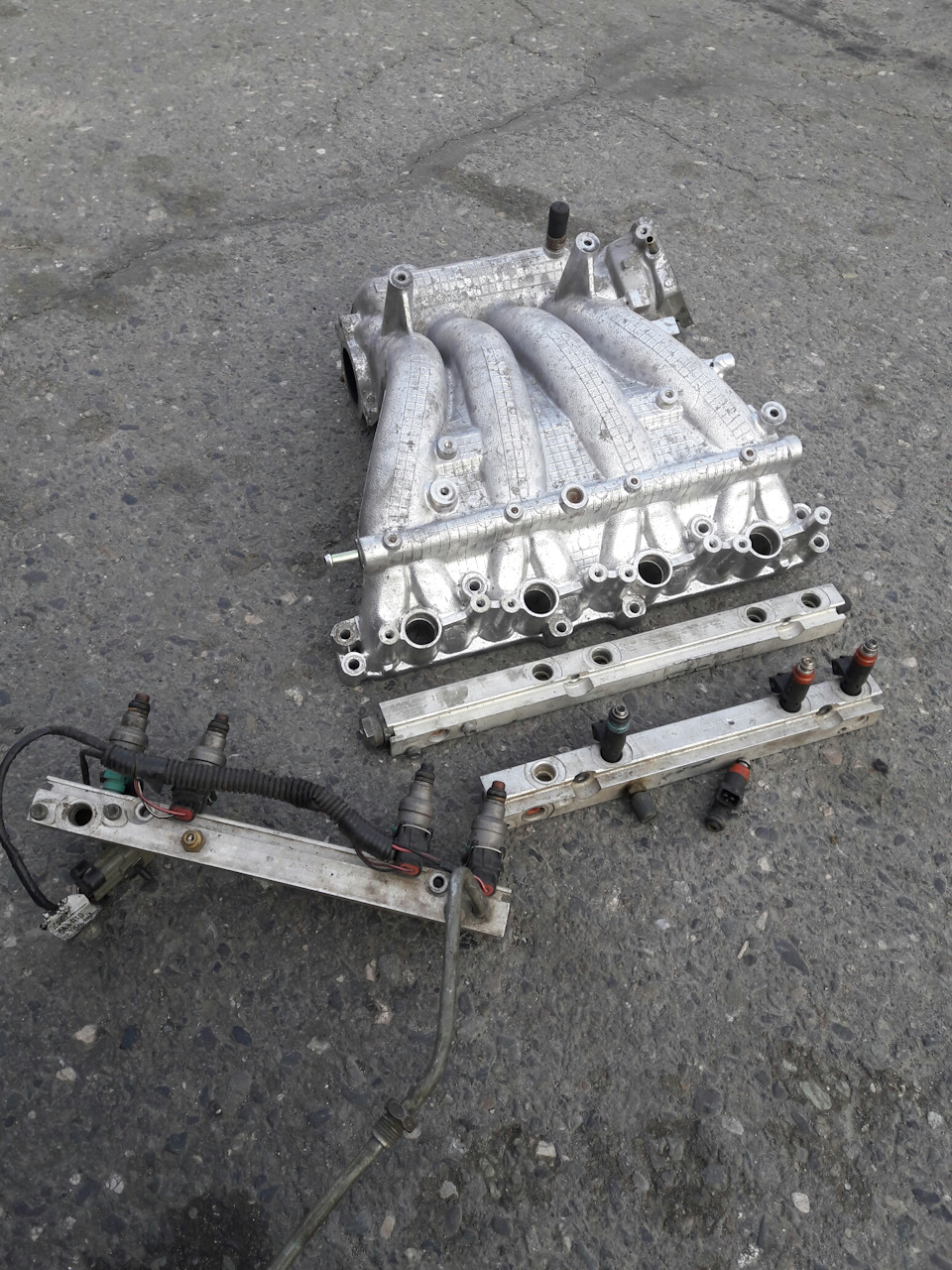

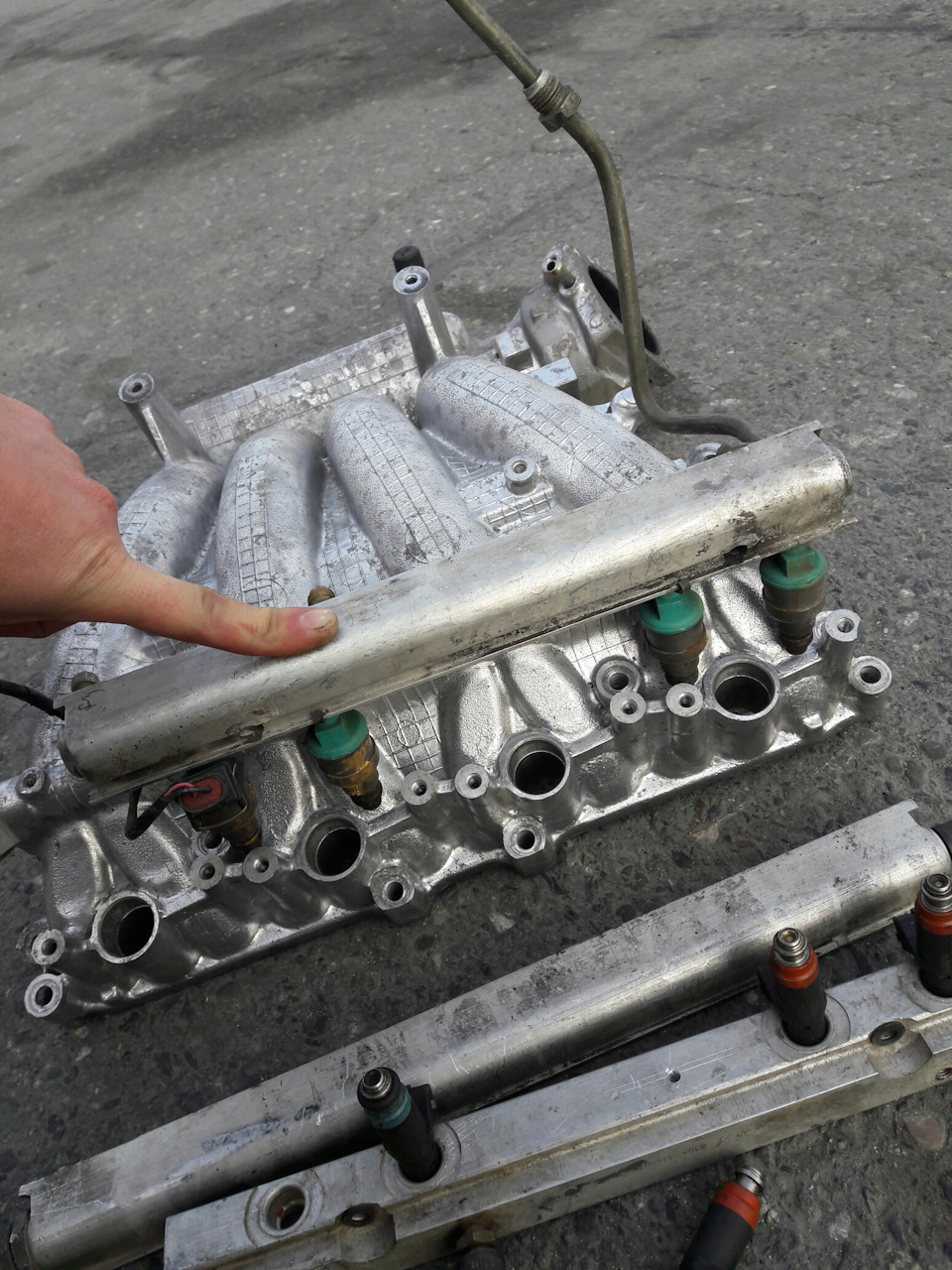

невнимательно читаешь брательник. написано всеее. впуск вымыт. отдано на фрезеровку и сверление посадочных мест под инжектора. форсунки приложил для пояснения. все пока в процессе изготовления. ставлю стороннюю систему впрыска и поджига топлива.
Кстаи, а такой вопрос, я чет сразу не подумал.
А форсунок получается будет 8?
А один эбу столько возьмет под управление? Или на январе есть такая возможность?
Я просто знаю что тазики когда начинают ковырять ставят январь…но ничего про него не читал(((
форсунок 8. параллельно по 2…эбу от этого ничего не будет
Ааа, ну понятно)))
А вот такой еще вопрос если знаешь. А на этот январь можно просто GDI что бы прошить?или родной эбу лучше прошить?
для gdi стоит отдельный блок управления форсунками. драйвер. январь не умеет управлять такими форсунками. gdi родной никто не прошьет. да и логика работы впрыска другая. одним словом НИЗЯ
Так а чем родной GDI не устроил?
Чем не устроил обычный 1.8mpi?Который заводской инжектор?
И кстати что значит mpFi?
а я вообще не понял что он сделал, по моиму просто помыл впускной коллектор, где что переделано? можно больше инфы?
Я так понимаю есть задумка поставить форсунки прям на сам коллектор…поставить мозги от ваза и все это настроить…
Ну и плюс валы там злые и остальной тюниг атмо мотора для повышения отдачи.
Задумки конечно необычные, надо посмотреть какой результат выйдет)))
Тоже хотел такое замутить на январе но продал джидая))А так отличная тема, буду следить
Ок послежу за темой)) удачи в работе
Я против ни чего не имею. Если получится то респект. Просто разница между mpi 8 и gdi 11.5 сж.
Разное давление топлива. И другие ньюансы
все будет…обещаю. щас я езжу на бензине и на газу. кто то говорил это недопустимо на gdi?
Да почему не допустимо…просто за это никто не берется…это же страшный и ужасный GDI…а так то в европе вообще делают на основе заводских форсунок даже…только стоит это очень дорого и в основном на современные впрыски фольца и т.п…
На мицубу нет НАСТРОЕК ИМЕННО…комплек то любой поставить можно…
все будет…обещаю. щас я езжу на бензине и на газу. кто то говорил это недопустимо на gdi?
Газ 2 поколение стоит?
ГБО хлопушка называемая в народе.
Степень сжатия … Увеличение степени сжатия требует использования топлива с более высоким октановым числом (для бензиновых ДВС) во избежание детонации. Повышение степени сжатия в общем случае повышает его мощность, кроме того, увеличивает КПД двигателя как тепловой машины, то есть, способствует снижению расхода топлива.
Источник статьи: http://www.drive2.com/l/486931919573876929/
Чип-тюнинг Mitsubishi Pajero Pinin 2.0 GDi
Mitsubishi Pajero Pinin выпускался с 1998 по 2006 год. Автомобиль был доступен в трехдверном и пятидверном кузове. В ряде других стран модель известна под названиями Pajero iO, Pajero TR4, Montero iO, Shogun Pinin.
В этой статье мы расскажем про чип-тюнинг Mitsubishi Pajero Pinin в комплектации с атмосферным бензиновым двигателем объемом 2.0 литра, мощностью 129 л.с. и 190 Нм. Мотор носит кодовое обозначение 4G94 и из особенностей оборудован топливной системой непосредственного впрыска — GDI. Помимо Мицубиси Паджеро Пинин этот силовой агрегат можно встретить под капотом автомобилей Motsubishi Dion, Mitsubishi Galant, Mitsubishi Lancer, Mitsubishi Legnum.
На Митсубиси Паджеро Пинин 2.0 ГДИ применяется электронный блок управления двигателем Melco (Mitsubishi Electric Corporation). Чип-тюнинг проводим через разъем диагностики OBDII. Перед работами по чип-тюнингу обязательно делаем минимальную входящую диагностику электронных систем на наличие ошибок неисправностей. Само программирование проходит быстро и занимает не более 15 минут.
Модифицированную прошивку подготавливаем исходя из пожеланий клиента, учитывая особенности двигателя и трансмиссии, чтобы отрицательно не повлиять на их ресурс. В результате чип-тюнинга Mitsubishi Pajero Pinin 2.0 GDi расчетное увеличение мощности составляет 10% к лошадиным силам и 9% к крутящему моменту. Такая небольшая прибавка ощутима в улучшении динамики на низких и средних оборотах двигателя. Сам разгон при этом становится мягче и эластичней. Сглаживается множество провалов и улучшается отклик от нажатия на педаль акселератора. Автомобиль в целом становится живее и собраннее, что отмечается не только при езде по городу, но и на обгонах на трассе.
В цифрах:
Было 129 л.с. ➡ Стало
141 л.с.
Было 190 Нм. ➡ Стало
Результат:
Расчетный прирост мощности 10% к лошадиным силам и 9% к крутящему моменту.
В данном случае прирост составил
В результате улучшена динамика разгона во всем диапазоне оборотов, преимущественно на низких и средних нагрузках. Убраны провалы на старте и при переключении передач. Убраны ямы и провалы на самом разгоне, за счет чего движение и ускорение получается более мягким и эластичным. Режим кондиционирования при включении менее сказывается на потере мощности. Улучшена скорость реакции педали газа. В спокойных режимах езды возможно снижение расхода топлива.
Также на данном автомобиле возможно:
- Евро 2/Decat, Программное отключение контроля исправности катализатора, при этом отключается второй (нижний) датчик кислорода лямбда зонд. Делается для последующего физического удаления каталитического нейтрализатора без применения всевозможных обманок .
- Immo off, Программное отключение заводской противоугонной системы — иммобилайзера. После отключения появляется возможность заводить автомобиль любым ключом.
Перепрограммирование осуществляется через разъем диагностики.
Ориентировочное время работ от 30-и минут до 1-го часа.
Результат чувствуется сразу при выезде из бокса!
Для организаций занимающихся чип-тюнингом возможна покупка нашего готового проверенного решения программы управления на базе следующих индентификаторов:
- EMC923 C9230004 MR578779
Источник статьи: http://chipanu.ru/reports/mitsubishi/803-chip-tyuning-mitsubishi-pajero-pinin-2-0-gdi
Проблемы двигателя Mitsubishi 1,8 GDI 4G93
Бензиновые рядные «четверки» серии 4G9 – это первые серийные двигатели, среди которых были первые образцы с непосредственным впрыском топлива. Компания Mitsubishi представила их в 1996 году, в семейство вошли моторы рабочим объемом от 1,6 до 2,0 литров.
Двигатель 4G93 – это 1,8-литровый мотор. Он имел множество версий, в том числе карбюраторную, с распределенным впрыском и непосредственным. Также была турбированная версия.
Смотрите на нашем YouTube-канале разборку двигателя 1,8 GDI (4G93), снятого с Mitsubishi Space Star 2001 года. Это как раз двигатель с непосредственным впрыском топлива.
Двигатели с непосредственным впрыском (GDI) имеют высокую степень сжатия, что повышает их КПД. В данном случае – СЖ 12:1. Снизить риск детонации помогает впрыск топлива непосредственно в цилиндры, что позволяет снизить температуру воздуха перед воспламенением. Также непосредственный впрыск топлива позволяет двигателю работать на более бедных смесях. Но для этого нужно добиться того, чтобы возле свечи оказалась топливовоздушная смесь правильной пропорции. Для этого в поршнях сделана выемка-вытеснитель, которая направляет ТВС в область свечи зажигания.
Двигатель 4G93 с непосредственным впрыском умеет работать на очень бедных смесях – до 40:1. Также может осуществлять несколько впрысков на такте сжатия: минимальный начальный впрыск для охлаждения воздуха в цилиндре, и затем основной впрыск.
Также у двигателя 4G93 особый впускной коллектор с резонатором, вертикальные прямые впускные каналы для формирования «обратного вихря», благодаря которому цилиндры лучше наполняются. Форсунки оснащены вихревыми распылителями, которые создают факелы распыла различной формы и объема в зависимости от нагрузки на двигатель.
За впрыск топлива отвечает бензиновый ТНВД, установленный на распредвале, создает давление в 50-55 бар. ТНВД оснащен датчиком давления топлива. Двигатель 4G93 имеет многоступенчатую систему фильтрации топлива: помимо сеточки топливозаборника и стандартного фильтра предусмотрены микрофильтры в самом ТНВД: сеточки на его входе и выходе в обратку.
В остальном двигатель 4G93 вполне обычный. У него чугунный блок, легкосплавная ГБЦ с двумя распредвалами. Ременной привод ГРМ, 16 клапанов с гидрокомпенсаторами в их приводе. Коленвал у моторов 4G93 кованный.
1,8-литровый двигатель 4G93 устанавливали на Mitsubishi Space Star, Carisma, Pajero Pinin, а также на Volvo S40 1-го поколения (B 4184SJ).
Надежность двигателя Mitsubishi 1.8 GDI (4G93)
Несмотря на первый опыт непосредственного впрыска на серийных моторах, этот силовой агрегат считается довольно надежным. Топливная система с ТНВД требует особого подхода, но в целом этот мотор особых хлопот не вызывает. К тому же он хорошо диагностируется по ошибкам.
Течи масла
В запущенных случаях двигатель 4G93 течет маслом по уплотнениям свечных колодцев, по клапанной крышке, по прокладке маслозаливной горловины, прокладке масляного радиатора.
Плохо заводится
Причинами плохого запуска двигателя 4G93 могут быть засоренные топливные фильтры, неисправный электронасос в баке, изношенные обратные клапаны в топливной магистрали. Если двигатель совсем не подает признаков жизни, то виноваты изношенные щетки стартера.
Также иногда бывают случаи выхода из строя блока управления двигателя 4G93 из-за выгорания микросхем или окисления. Из-за этого двигатель может вообще не заводится. Но чаще в ЭБУ выгорает «ключ управления холостым ходом», из-за чего обороты на ХХ могут плавать или быть высокими.
Драйвер форсунок
Форсунки управляются отдельным устройством, которое называют «драйвером», «контроллером», «усилителем». Это устройство подает на форсунки напряжение в 100 вольт.
Драйвер может вызывать сбои в работе форсунок из-за пропадания контакта в его разъемах (в этом виноваты сами фишки), также иногда от платы контроллера из-за вибраций открепляется конденсатор. Эти проблемы легко устраняются.
При неисправности контроллера форсунки могут заливать свечи, двигатель будет троить и глохнуть.
Электронная дроссельная заслонка
Обновленным двигателям 4G93 (c августа 1998 года) досталась электронная дроссельная заслонка. С ней случается немало неполадок. На проблемы с заслонкой указывает мигающий индикатор Check. Также плавающие холостые обороты или высокие обороты указывают на загрязнение заслонки. Чисто механически заслонка должна плавно открываться. Если заедает, то ее нужно почистить.
При чистке старой дроссельной заслонки с тросовым приводом нужно закрыть обходные воздушные каналы, т.к. если средство-очиститель попадет в них, то разъест обмотку моторчика регулятора холостого хода, что вызовет замыкание. Это произойдет сразу после подключения заслонки или через некоторое время.
Положение заслонки отслеживает датчик с кольцевыми магнитами. Эти магниты известны тем, что могут отваливаться. Их можно приклеить эпоксидным клеем, но это нужно делать аккуратно и, главное, приклеить магниты правильно, соблюдая их полярность.
При установке датчика положения заслонки нужно правильно его отрегулировать. Для этого придется вооружиться тестером и проверить сигнал с датчика. Номинальное напряжение с ДПДЗ должно быть 0,535 – 0,735 В, датчик регулируется вращением его корпуса.
Также на заслонке есть винты регулировки холостого хода. Их лучше не трогать, т.к. эта регулировка производится на заводе. После установки заслонки рекомендуется провести ее обучение, хотя она может обучиться и в процессе эксплуатации двигателя.
EGR
Двигателю 4G93 досталась система EGR, которая работает в тех режимах, когда мотор работает на сверхбедной смеси. Глушить ее нельзя, т.к. серьезно нарушается состав смеси, который рассчитан ЭБУ. С заглушенной EGR серьезно повышается тепловая нагрузка на поршни и клапана.
Форсунки
Форсунки непосредственного впрыска двигателей GDI оснащены устройством завихрения топлива.
Из-за подклинивания иглы распылителя форсунка начинает лить, из-за чего давление топлива становится нестабильным. Налитое в цилиндр топливо стекает в картер и смешивается с маслом.
Топливные форсунки GDI следует превентивно чистить каждые 30 000 км.
ТНВД
Двигатели GDI пережили 3 поколения насосов высокого давления. Самым капризным бел первый 7-плунжерный насос, до 1998 года. На рассматриваемом двигателе 4G93 2001 года установлен ТНВД 3-го поколения. Он самый надежный и на хорошем бензине служит не менее 250 000 км.
Большинство проблем двигателя GDI сводятся к ТНВД, который чувствителен к качеству топлива. Из-за присутствия примесей, мусора, которые не отсеивают фильтры, ТНВД изнашивается и не создает требуемого давления топлива. В этом случае мощность двигателя снижается, а ошибок по низкому давлению топлива этот двигатель обычно не фиксирует.
Для продления ресурса ТНВД нужно вовремя менять сетку топливозаборника, основной фильтр. Также при любом вмешательстве в топливную систему необходимо менять конусный фильтрик в топливном насосе. Не лишней будет установка дополнительного фильтра тонкой очистки. Ревизию и замену фильтров нужно проводить каждые 30 000 км.
В ТНВД подвергаются износу плунжер и три пластины – пластинчатые клапана. Из-за примесей и воды в топливе они покрываются царапинками и ржавчиной.
Симптомами износа ТНВД являются плавание оборотов с интервалами в 5-10 секунд, вялый набор оборотов до отсечки.
Исправный насос должен создавать давление не менее 48 бар на подаче к форсункам. Давление можно проверить диагностическим сканером или вольтметром по среднему контакту датчика давления: в работоспособном ТНВД номинальное значение составляет от 3 до 3,2 вольта.
Разумеется, производительность ТНВД может упасть из-за засорения его входного фильтра. Также снижение мощности и плавание оборотов на двигателе GDI может быть связано с засорением основного топливного фильтра.
Изношенный ТНВД двигателя GDI нуждается в переборке или замене. В этом насосе нет ничего сложного и от царапин на пластинах в нем можно избавиться шлифовкой наждачной бумагой на стекле с точным сохранением их плоскости.
Катушки зажигания
Катушки зажигания служат хорошо и выходят из строя из-за некачественных или изношенных свечей. Спустя много лет эксплуатации на катушках может рассохнуться резиновые части, но их можно защищать средсвами для резины.
Свечи зажигания
Двигателю 4G93 положены иридиевые свечи NGK IZFR6B, каждая свеча стоит около $12. На исправном двигателе они ходят около 80 000 км. Неправильные свечи приводят в негодность катушки зажигания.
Если при замене свечей выяснится, что старые почернели, то вероятно, придется чистить впускной коллектор от сажевого налета. Хотя сильного влияния на двигатель его присутствие не оказывает.
Ремень ГРМ
Зубчатый ремень ГРМ подлежит замене каждые 100 000 км. При растягивании ремня ГРМ можно слышать рокот на скорости более 80 км/ч из-за немного смещенных фаз газораспределения. При замене ремня советуют поменять сальники распредвалов.
ГБЦ
Нечастая, но известная проблема двигателя 4G93 – трещины в ГБЦ. Считается, что головка блока оказалась не готова к высокой степени сжатия. Также в ГБЦ внимания могут потребовать клапаны, покрывшиеся сажевым налетом. Это врожденная проблема двигателей с непосредственным впрыском.
Гидрокомпенсаторы
Гидрокомпенсаторы на двигателе 4G93 нередко требуют замены или промывки при пробеге около 200 000 км. Выходят из строя из-за некачественного масла и продолжительных интервалов его замены. Они начинают издавать характерный стук при работе мотора.
Жор масла
Двигателю 4G93 свойственен расход масла на угар. Чаще всего он возникает из-за маслосъемных колпачков, пропускающих масло по клапанам. Также могут закоксоваться и залечь маслосъемные кольца. В случае их закоксовки может помочь средство для раскоксовки.
С жором масла нужно бороться, т.к. придется доливать немало масла. К тому же, масляный нагар на в камере сгорания бензинового двигателя с высокой степенью сжатия быстро приводит к печальным последствиям. Могут прогореть поршни из-за перегрева, так же двигатель может сильно разлюбить 92-й и даже 95-й бензин из-за частых проявлений детонации.
Выбрать и купить детали и навесное оборудование для двигателя Mitsubishi вы можете в нашем каталоге контрактных запчастей. Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Mitsubishi и заказать с них автозапчасти.
Источник статьи: http://autostrong-m.by/post/problemy-dvigatelya-mitsubishi-1-8-gdi-4g93
