Уаз патриот задние дисковые тормоза своими руками

Комплект задних дисковых тормозов на УАЗ Патриот

Дисковые тормоза часто устанавливаются на иномарки. Автомобили отечественного производства подобными деталями не снабжаются. Внедорожники не являются исключением. Барабанные колодки создают множество неудобств, поэтому владельцы задумываются о монтаже дисковых тормозов на УАЗ Патриот на заднюю колесную пару.

Преимущества и недостатки установки комплекта задних дисковых тормозов

Замена штатных тормозов на элементы дискового типа дает такие положительные моменты:

1. Дисковые тормоза отличаются надежностью. Их рабочие характеристики не ухудшаются при загрязнении или попадании воды. Благодаря конструктивным особенностями (присутствию вентиляционных ходов) они быстро высыхают и не перегреваются.
2. Повышается управляемость. Это можно оценить при движении по оживленной трассе. Сокращаются время торможения и длина тормозного пути. Это помогает водителю вовремя среагировать на возникновение аварийной ситуации.
3. Тормозная система дискового типа, по сравнению с барабанной, не влияет на внешний вид колес с дисками из легких сплавов.
4. Уменьшается давление на тормозную систему передних колес. Это замедляет износ важных деталей.

Главным недостатком монтажа тормозов дискового типа считаются материальные затраты.

Владельцу придется не только покупать детали, но и регистрировать внесенные в строение внедорожника изменения. При отсутствии соответствующих навыков придется воспользоваться услугами механика.

Как самостоятельно установить ЗДТ на Патриот

Перед началом работы подготавливают нужные детали и инструменты. Замена тормозов выполняется в боксе с подъемником или смотровой ямой. В помещении должны быть электрические розетки и хорошее освещение. При применении домкрата соблюдают правила безопасности, предотвращающие падение машины.

Покупка комплектующих

Задние колеса нельзя снабжать тормозами, устанавливаемыми на переднюю колесную пару. Можно использовать детали, предназначенные для других автомобилей, например, переднеприводных машин ВАЗ. Их придется переделывать, адаптируя под Patriot.

В магазинах автотоваров можно найти готовые комплекты ЗДТ, включающие кронштейн, диск с опорой, фиксатор для ручника и руководство по монтажу. Существуют разные способы установки в машины с АБС и без таковой. Набор может включать суппорты для машин отечественных или зарубежных марок.

Процесс установки задних дисковых тормозов

Порядок работ определяется особенностями устанавливаемого комплекта, однако нужно следовать общему плану действий.

На первом этапе удаляют барабанные тормоза, выполняя такие шаги:

1. Снятие заднего колеса. После этого удаляют фиксаторы барабана.
2. Демонтаж барабана. Тормозной шлаг нужно сдавить и снять.
3. Откручивание и снятие ступицы, сальника и подшипника.

На втором этапе ремонтных работ устанавливают новый комплект.

Для этого выполняют следующие действия:

1. Размещают кронштейн. Подшипнику, ступице и сальнику придают прежнее положение.
2. Размещают тормозную колодку, закрепляют ее. Фиксируют деталь посредством штатных элементов. Если резьба закрашена, используют метчик М10.
3. Монтируют суппорт, насаживая его на кронштейн. Нужно проверить характер вращения диска. Деталь должна двигаться свободно.
4. Размещают тормозной шланг. Монтируют трос, расположенный между ручником и колодками. Добиваются нужного натяжения элемента.
5. Все вышеуказанное проделывают с другой стороной, после чего оценивают правильность расположения тормозов. После завершения установки тестируют систему.

Особенности монтажа

Вместе с установочным набором поставляется инструкция, описывающая выполнение каждого действия. Однако некоторые особенности в руководстве не указываются.

При замене штатных задних колодок УАЗ Патриот на дисковые учитывают такие моменты:

1. Почти всегда требуется переделывание скобы, фиксирующей тормозной шланг.
2. Если установлены не штатные диски, нужно менять крепление троса стояночного тормоза. Это предотвратить трение о балансиры и датчики ABS.
3. Размеры деталей могут отличаться от указанных в инструкции. В таком случае комплектующие дорабатывают самостоятельно или заменяют.

После переоборудования нужно регулярно проверять затяжку гаек, что объясняется повышением нагрузки на систему.

Источник статьи: http://myuazpatriot.ru/tormoznaja-sistema/komplekt-zadnih-diskovyh-tormozov-na-uaz-patriot

UAZ Patriot PRADORUS › Logbook › Задние дисковые тормоза на уаз патриот Ч.2 (суппорт ГАЗ 3110/3202 )

Как я уже писал ранее были куплены задние дисковые тормоза.
Задние дисковые тормоза от уаз дизайн (начало)
Проблема именно этого комплекта в том что суппорта от ГАЗ 3110/3202 (волга/газель), а тормозной диск от переднего моста уаз патриот. Как оказалось, мягко говоря, эти запчасти не совсем подходят к друг-другу. Об этом на сайте продавца сказано, но чем это грозит нет. Почему-то только указанно, что нужно обточить облой в щели суппорта под «усы» колодок газели и все. И еще, установка этих тормозов подразумевает серьезную переделку тормозной магистрали, об этом в инструкции по установке так же не сказано. Но обо всем по порядку ниже.

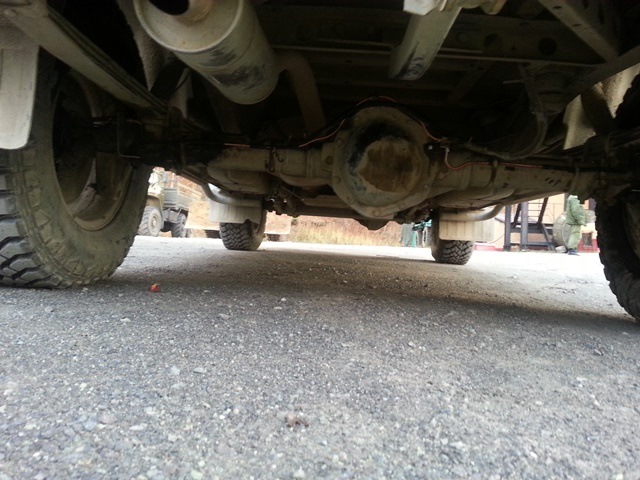

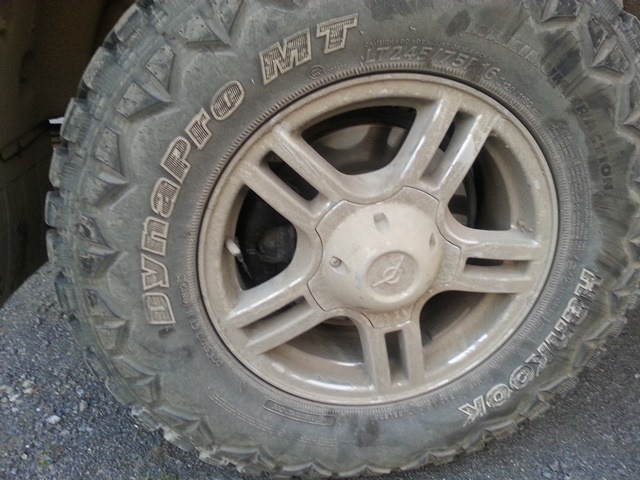

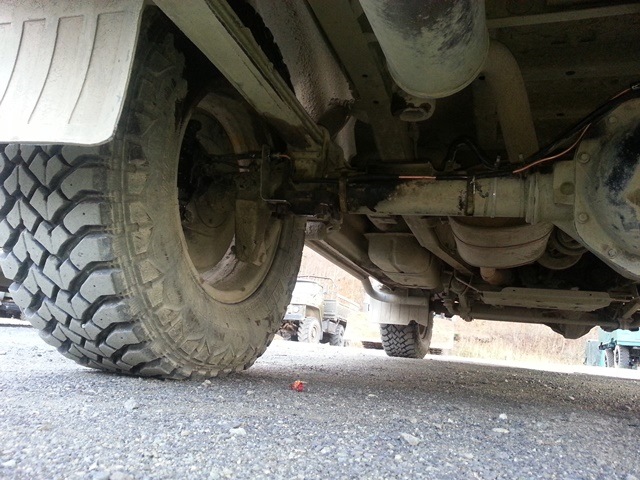

И так тормоза пришли. И очень хотелось их по скорей установить. Тормоза спешно установлены, ну как спешно, хотелось по быстрей, но быстро не получилось. Тормоза ставились очень долго, еще дольше доводились до ума.
Как на всех суппортах, в комплекте имеется гибкие резиновые тормозные трубки. Они нужны для манипуляций с откинутыми суппортами при замене сношенных колодок. А так как стандартная тормозная магистраль уаз патриот состоит из жестких медных трубок, подходящих к тормозным барабанам, в результате с внедрением в магистраль дополнительных резиновых трубок образуется излишек тормозной магистрали. Куда ее девать? Я с этим уже столкнулся непосредственно при установке. Пришлось медную магистраль временно обернуть вокруг кронштейна одерживающий провод АБС.

Были бы в комплекте еще укороченные медные тормозные магистрали, то проблем было бы меньше. А так мне пришлось колхозить. Вариантов было всего два: укоротить стандартную магистраль, либо заказать новые трубки. Я пошел по второму варианту. Пока искал в продаже комплект для развальцовки тормозных трубок (так и не нашел в наличии), или где можно заказать готовые трубки. Начал замечать что задние тормоза стали скрипеть по хлеще стандартных барабанных тормозов. Назревало повторное снятие суппортов и выяснение причин. К тому же суппорта проржавели за два дня, хотя выглядели как покрашенные в серый цвет.
Снял суппорта и вот что увидел.

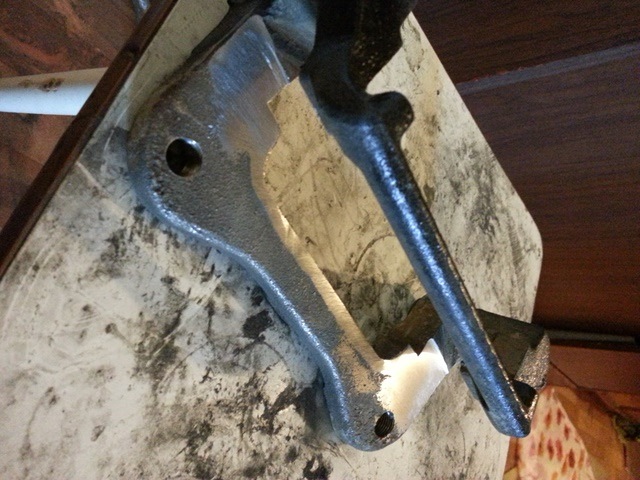

Тормозной диск начал точить суппорт изнутри, несмотря на подложенные 2 мм проставок на ступицу под тормозной диск. Отсюда и скрип. Как результать — тормозные диски стали иметь бороздки с внутренней стороны.
Ну что делать, — болгарка в помощь.

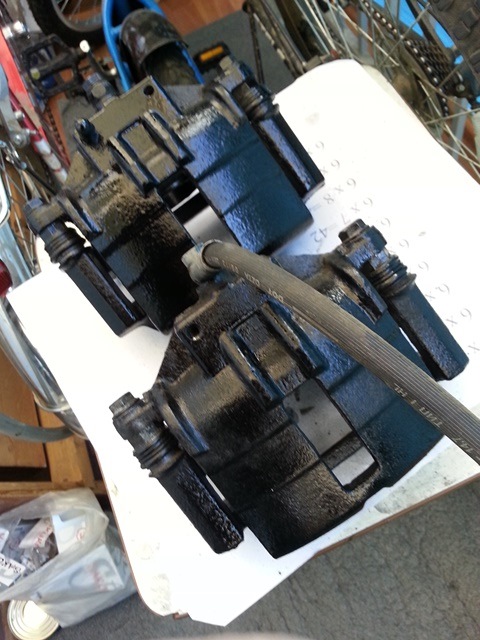

Ну заодно и покрасил

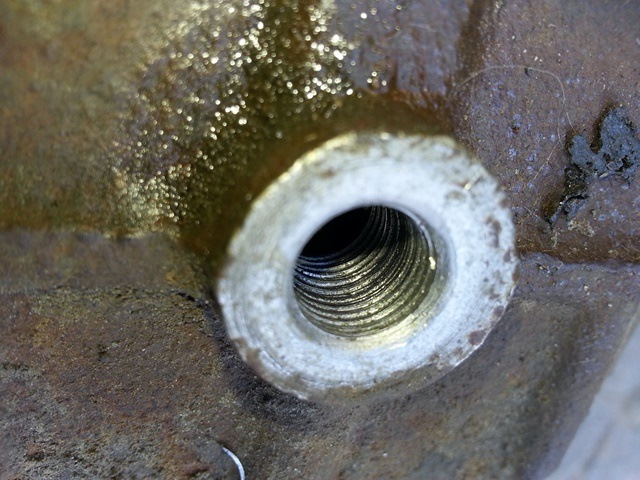

Не повторяйте моих ошибок. А именно — коли откручиваете тормозную трубку от суппорта, то не пытайтесь при очередном подкручивании на те же старые медные шайбы, поджать болт крепления шланга по сильнее. Я так сделал и поплатился. Сорвал резьбу крепления тормозного шланга в суппорте.

Кинулся по магазином, и как обычно, на камчатке-НИГДЕ НЕТ СУППОРТОВ ГАЗ! ни в одном магазине, не по русским машинам, не естественно по японским. Вариантов опять два либо точить у токаря вставку в суппорт, либо заказывать суппорт по почте. Второй вариант удваивает стоимость суппорта за срочную (4-6 дней) доставку на камчатку. И того при стоимости суппорта 1490-2500р получается еще +2500р за доставку. Дело было в пятницу. Впереди выходные. Машина встала до понедельника. На работе за выходные нашел какой-то болт от гидравлики урала. Такой же как на суппорте, только с другим шагом резьбы. Этим болтом и удалось временно зажать тормозную трубку на суппорте. Добрые люди подсказали как обойтись старыми медными прокладками. Нужно старую медную прокладку разогреть до красна и резко опустить в воду. обычное железо от такой процедуры закаляется, а медь наоборот становиться пористой. А это то что надо.

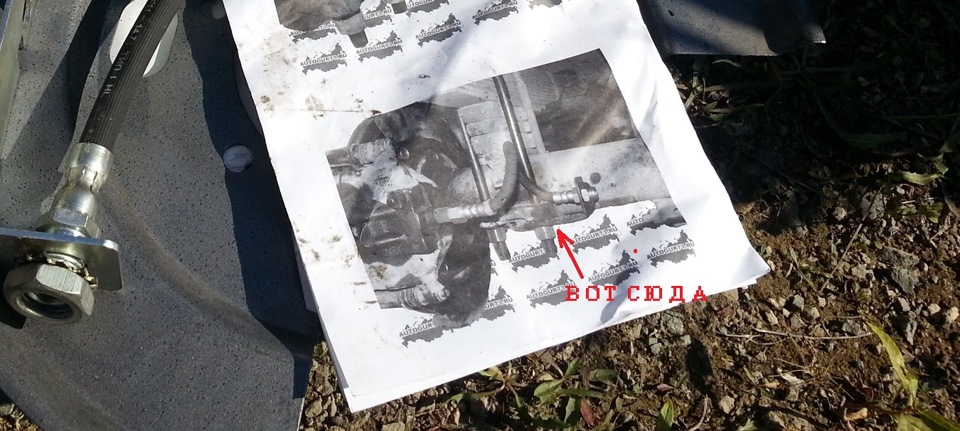

Далее работа с медными трубками магистрали. вначале заказал трубки с расчетом на длину предложенную по способу как в инструкции. А по инструкции на внутреннюю ножку стремянки рессоры прикручивается кронштейн для крепления конца тормозного шланга.

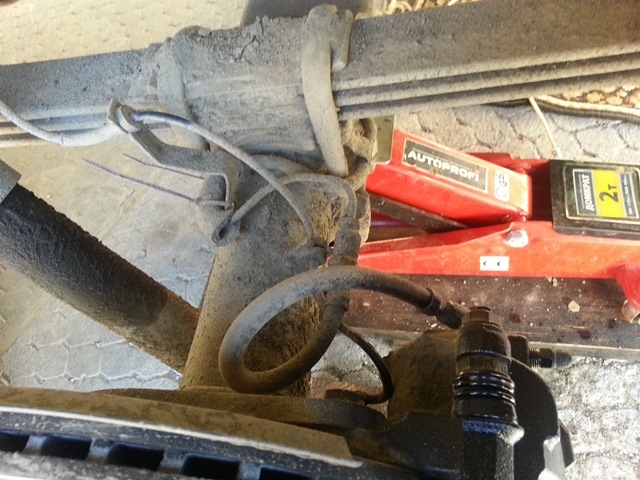

На картинке все красиво. Шланг в легком изгибе. Но видать у патриота крепление рессор на мосту гораздо дальше от края моста, чем на примере в инструкции и тормозные резиновые шланги, после заведения на кронштейн получились внатяг.

К тому же я посчитал что это не вариант, ведь при движении назад в грязевой колее эти кронштейны просто свернет, а и без того натянутые тормозные шланги оторвет. И пришлось заказывать новые тормозные трубки.
Итого я еще к комплекту потратил около 2000р на изготовление новых тормозных трубок.
Кронштейн перенес на внешнею ножку стремянки рессоры и немного по другому изогнул.

Установленная вновь изготовленная тормозная магистраль.

К сожалению и тут не обошлось без проблем. Плохо обжатые трубки подтекали при резком нажатии на тормоз, пришлось ехать в место где их делали их до развальцовывать.

Описал эту процедуру так подробно не для того что бы обгадить продукцию инет магазина уаз дизайн. А для того что бы вы, задумав установить такую штуку были готовы к подвохам. Ибо эти комплекты дисковых тормозов как облизни братья одинаковые во всех магазинах. Ищите другой комплект по комплектации либо закупайте магистрали заранее и ищите болгарку.

Источник статьи: http://www.drive2.com/l/4951655

Установка дисковых тормозов на зад УАЗа Патриот

Уже давно известно, что большинство современных зарубежных автомобилей оснащаются дисковыми тормозными механизмами на передних и задних колесах. Производители внедорожника УАЗ Патриот не торопятся идти в ногу со временем и по старинке оснащают свои творения как дисковыми спереди, так и барабанными тормозами сзади. Но большинство автовладельцев все же задумываются о самостоятельном переходе с барабанного механизма на дисковый, почему? Рассмотрим далее.

Достоинства дискового механизма

Всем известно, что дисковый механизм тормозной системы является наиболее надежным, чем барабанный. Надежность заключается в том, что если во время эксплуатации на диск или фрикционную часть колодки попадает вода или мелкая частица, то устройство продолжает работу. О барабанных такого не скажешь, потому как даже капля воды, попавшая на колодку, снизит эффект торможения до нуля.

Кроме того, дисковые агрегаты имеют одну особенность – они хорошо и быстро охлаждаются, так как воздух проходит через специальные вентиляционные каналы. В результате колодки не прилипают к диску, и никогда не приведет к заклиниванию. Кроме того, на фоне колесных дисков из титановых сплавов лучше смотрятся именно дисковые тормоза. Поэтому владельцы внедорожников УАЗ Патриот принимают решение по переходу с барабанного механизма, на дисковый. Причем такой переход, возможно, произвести без необходимости посещения СТО, а сделать все своими руками. Но прежде чем приступить к рассмотрению вопроса о том, что для этого понадобится и как это сделать, рассмотрим, есть ли недостатки у дисковых тормозов на УАЗ Патриот?

Недостатки

Самым значимым недостатком является то, что конструкция дисковых тормозов является недешевой, поэтому такая даже самостоятельная установка обойдется в приличную сумму. Но, кроме этого, если и это вас не остановит от своей задумки, то также следует знать, что после замены потребуется вписать в техпаспорт автомобиля изменения. Прежде чем вписать, потребуется пройти испытания агрегата и после разрешения соответствующих служб, можно будет внести изменения в техпаспорт автомобиля УАЗ Патриот.

Только после того, как будет пройдена сертификация, вы сможете после такой переработки выезжать на своем автомобиле на трассу. Конечно, при первой остановке полицейского, он не станет рассматривать, какие у вас тормоза, но все же, нарушение закона РФ карается штрафом и лишением прав. Поэтому отнестись к такому вопросу переоборудования следует серьезно.

Комплект для установки дисковых тормозов

Где взять?

На пути замены барабанных на дисковые тормоза у автовладельцев внедорожника УАЗ Патриот возникает вопрос, а где же взять их? На УАЗ Патриот можно установить комплект дисковых тормозов от автомобиля ВАЗ-2110, но только следует учесть, что потребуется доработка системы, а точнее, прикрепить к ним привод троса ручника. Но в силу того, что вопрос данный является достаточно популярным, с недавнего времени в продаже появляются специальные комплекты для установки на УАЗ Патриот на задний мост.

В основу такового комплекта на задний мост внедорожника УАЗ Патриот входит диск с суппортом, а также специальное крепление PK DYMOS, которое предназначено для ручника. Суппорт для задних тормозов на УАЗ Патриот взят от ВАЗа. В комплекте дисковых тормозов для установки на задний мост прилагается инструкция, где подробно описан каждый шаг. Но производитель недоговаривает некоторые моменты, которые в итоге приходится дорабатывать самостоятельно или обращаться за помощью на СТО. Мы рассмотрим, что включает в себя установка дисковых тормозов на задний мост внедорожника, а также какие моменты необходимо доработать самостоятельно.

Готовый комплект дисковых тормозов на задний мост можно приобрести через интернет или в автомагазинах по заказу. Стоимость комплекта обойдется примерно в 18000 рублей.

Монтаж

Для начала приобретается комплект изделий, которые будут устанавливаться на задний мост. После этого можно приступать к процессу, который включает в себя:

1. Извлекается заднее колесо и отвинчивается тормозной барабан.
2. Отвинчивается и извлекается ступица с подшипниками и сальником.
3. Отворачивается тормозной шланг от места его крепления со штуцером щита.
4. Теперь можно демонтировать барабан вместе с кожухом.
5. Монтируется кронштейн для закрепления суппорта и щитка. Фиксируются диски с помощью штатных креплений. Но здесь потребуется воспользоваться метчиком М10, для того чтобы прогнать резьбы фланца моста. Резьба имеется, но она залита краской, поэтому потребуется обновить ее.
6. Устанавливается на задний мост ступица, подшипники и сальник.
7. Устанавливается тормозной диск и закрепляется с помощью болтов.
8. Теперь можно установить суппорт, посадив его на планшайбу. После затяжки болтов необходимо проверить, чтобы диск свободно вращался.
9. Теперь можно соединить шланг с суппортом и установить трос ручника.
10. После этого потребуется отрегулировать натяжение троса и прокачать тормозную систему.

В итоге устанавливается колесо и проверяется работоспособность дисковых тормозов. Вот такая краткая инструкция прилагается с комплектом для установки на задний мост. Но теперь рассмотрим, какие важные моменты потребуется доработать.

1. Для установки скобы крепления тормозного шланга потребуется доработка. То есть, необходимо штатные кронштейны зафиксировать на задний мост. Для этого может понадобиться дрель со сверлом. Необходимо просверлить отверстие в площадке отбойника. На фото ниже показан пример установки кронштейнов дисковых тормозов на задний мост.
2. В зависимости от того, какие колесные диски установлены на авто, возможно, потребуется переработка крепления троса ручника. Если установлены штатные стальные диски, то изделие, скорее всего, не потребует доработки. Если же установлены иные изделия, тогда потребуется обрезать штатное крепление троса и высверлить новое отверстие для фиксирования троса. В противном случае, возможно, трение о балансировочные грузы на колесном диске.

После переоборудования необходимо периодически контролировать затяжку гаек, так как нагрузка на систему увеличена.

При монтаже необходимо учитывать и наличие системы АБС на автомобиле. Если система АБС имеется на автомобиле, тогда комплект также должен включать в себя данное оборудование. Если же системы АБС не предусматривает внедорожник, тогда необходимости подключения нет. Поэтому при выборе комплекта следует учитывать наличие АБС на своем автомобиле.

Подводя итог, следует заметить, что процесс установки не представляет особых сложностей, поэтому заменить в домашних условиях реально. Сложнее в этом вопросе переоформление техпаспорта, поэтому первоначально следует выяснить, как проводится процедура сертификации.

Источник статьи: http://prohodimets.ru/xodovaya/diskovye-tormoza-na-zad-uaz-patriot.html
