Рулевой редуктор УАЗ 469

Автомобиль УАЗ 469 оборудован механическим рулевым управлением. Оно состоит из рулевой колонки, редуктора и привода. Воздействие на механизм осуществляется из кабины автомобиля с помощью рулевого колеса. В процессе эксплуатации могут возникать различные неисправности рулевого редуктора. Для восстановления его работоспособности необходим ремонт или регулировка.

Устройство рулевого редуктора УАЗ 469

Рулевой редуктор автомобили УАЗ 469 представляет собой узел, служащий для поворота передних колес автомобиля. Устройство рулевого редуктора УАЗ предусматривает снижение усилий, прилагаемых водителем к рулевому колесу при движении автомобиля.

Картер рулевого редуктора УАЗ устанавливается на раме автомобиля. Узел фиксируется с левой стороны по ходу движения. Крутящий момент от рулевой колонки к редуктору передаётся с помощью карданного вала.

Рабочая пара рулевого редуктора автомобиля УАЗ-469 состоит из глобоидального червяка и ролика двухгребневого типа. Червяк связан с валом, на который передаётся усилие рулевого колеса. Ролик устанавливается на одном валу с сошкой рулевого механизма. Таким образом, при вращении червяка ролик вместе с сошкой смещаются в определенную сторону. Для предотвращения проскальзывания вала, сошка установлена на мелкие шлицы.

При положении колёс для движения по прямой ролик должен находиться по центру червяка. Для правильности установки сошки шлицевое соединение оснащено сдвоенными единицами. Это исключает вероятность неправильной установки детали.

Ремонт рулевого редуктора УАЗ-469

В некоторых случаях может потребоваться ремонт рулевого редуктора. Для того чтобы выполнить работы по ремонту, не обязательно наличие профильного образования. С задачей справится человек, имеющий минимальные технические знания. Разборка рулевого редуктора осуществляется в следующей последовательности.

• Демонтировать редуктор с посадочного места. Для этого необходимо открутить и выбить болт, фиксирующий вал червяка в проушине крестовины. После этого открутить три болта, крепящих рулевой редуктор к раме автомобиля.
• Слить масло. Смазка деталей рулевого редуктора осуществляется маслом. Оно заливается в картер. Во избежание вытекания масла в корпусе установлены сальники. Для слива отработавшей жидкости необходимо выкрутить специализированную заглушку, расположенную на картере.
• Демонтировать сошку. Деталь жестко установлена на валу и зафиксирована гайкой. Для снятия можно использовать специализированный съемник. При его отсутствии можно сбить сошку с вала молотком. Важно не повредить резьбу вала.
• Открутить боковую крышку. Для этого необходимо открутить 4 болта, служащие для крепления крышки к корпусу.
• Демонтировать вал сошки. Деталь вынимается из корпуса редуктора вместе с роликом. Для того чтобы демонтировать вал, следует нанести по нему несколько ударов молотком из мягкого металла. Применение обычного молотка возможно только в совокупности с наставкой из алюминия или меди. Некоторые автомобилисты используют деревянную дощечку. Ее наставляют на вал и наносят удары. Таким образом, удается защитить резьбу от повреждений.
• Открутить болты крепления нижней крышки и демонтировать деталь. Под крышкой установлены регулировочные прокладки. Необходимо аккуратно демонтировать их.
• Демонтировать червячный вал.

После разборки все детали очищают от смазочного материала и металлической стружки, образовавшейся в результате трения. Проводится деффектовка деталей. Вышедшие из строя части необходимо заменить новыми. Сборка и установка узла осуществляется в обратной последовательности. После сборки необходимо провести регулировку рулевого редуктора.

Регулировка рулевого редуктора УАЗ 469

При наличии люфта в рулевом управлении, превышающего норму, необходимо в первую очередь проверить работоспособность крестовины рулевого карданного вала и шарниров рулевых тяг. Сильный износ деталей рулевого управления может привести к возникновению люфта. Если шарниры рулевых тяг и крестовина не изношены, потребуется регулировка узла.

Регулировка момента затяжки подшипников червяка

Чтобы отрегулировать момент затяжки подшипников червяка, необходимо демонтировать узел с автомобиля. После снятия рулевого редуктора необходимо неподвижно зафиксировать его. Для этого используют тиски. После этого регулировка осуществляется в следующей последовательности:

• Сливают из картера смазочный материал.
• Откручивают колпачковую гайку, закрывающую регулировочный винт.
• Демонтируют стопорную шайбу, предотвращающую самопроизвольное смещение регулировочного винта.
• С помощью специализированного съемника снять сошку с вала. При снятии детали без приспособления может понадобиться ее нагрев.
• Открутить болты крепления боковой крышки.
• Легкими ударами молотка из мягкого металла выбить сошку.
• Демонтировать нижнюю крышку.
• Удалить тонкую прокладку, установленную в месте крепления крышки.
• Установить нижнюю крышку рулевого редуктора.
• При наличии смещения червяка по своей оси следует демонтировать крышку и удалить вторую прокладку, а на ее место установить первую. Таким образом, уменьшится зазор между нижней крышкой и корпусом редуктора.
• После регулировки момента затяжки подшипников необходимо провести сборку и установку узла на автомобиль.

Регулировка зацепления червяка с роликом

При износе ролика или червяка появляется люфт в рулевом управлении. Для его устранения не требуется снятие узла с автомобиля. Регулировка осуществляется при установленном на автомобиль редукторе. Для устранения люфта необходимо:

• Установить колеса в положение, при котором транспортное средство будет двигаться по прямой.
• Демонтировать палец рулевой тяги из отверстия сошки. Для облегчения процесса демонтажа можно использовать специализированный съемник.
• Выкрутить гайку блокирующую доступ к регулировочному винту.
• Снять стопорную шайбу.
• Закрутить регулировочный винт до тех пор, пока не исчезнет люфт в зацеплении червяка и ролика.
• Установить стопорную шайбу на посадочное место.
• Установить гайку, закрывающую регулировочный винт.

После регулировки зазора в зацеплении червяка с роликом следует проверить усилие, прилагаемое к рулевому колесу. Слишком сильно закрученный регулировочный винт приведет к повышенному трению деталей рулевого редуктора и к быстрому их износу.

Перед разборкой и регулировкой редуктора следует проверить работоспособность других частей рулевого управления. Разборку и сборку узла можно провести без использования специализированного оборудования.

После правильной регулировки рулевого редуктора на автомобиле УАЗ 469 допустимый максимальный люфт должен составлять не более 10о. Превышение этого показателя свидетельствует о нарушениях в работе других частей рулевого управления.

Видео: Ремонт и регулировка

Источник статьи: http://4x4funclub.ru/tekhnicheskie-danye/tehnicheskie-dannye-uaz-469/rulevoy-reduktor-uaz-469/

UAZ 469 Крокодил › Logbook › Установка рулевого редуктора от BMW 5 — Часть 1

Первая запись в БЖ.
В связи с тем, что мой рулевой редуктор приходит в негодность, решился поставить ГУР от иномарки.
После нескольких дней штудирования Уазбуки и Drive2 выбор пал на следующих доноров:
— Nissan Safari Y60;
— Toyota Land Cruiser 78;
— Opel Omega A;
— BMW 5 E34;
Обзвонив все разборки по японским авто в городе не нашел ничего подходящего, разбирают более свежие машины на которых уже стоят рулевые рейки. Решил заказать контрактный редуктор от Nissan, объявили 12 000 рублей и срок не меньше 2-х недель.

Собственно говоря, после недельного поиска прерываемого поисками гаража (который я так и не нашел) были куплены:

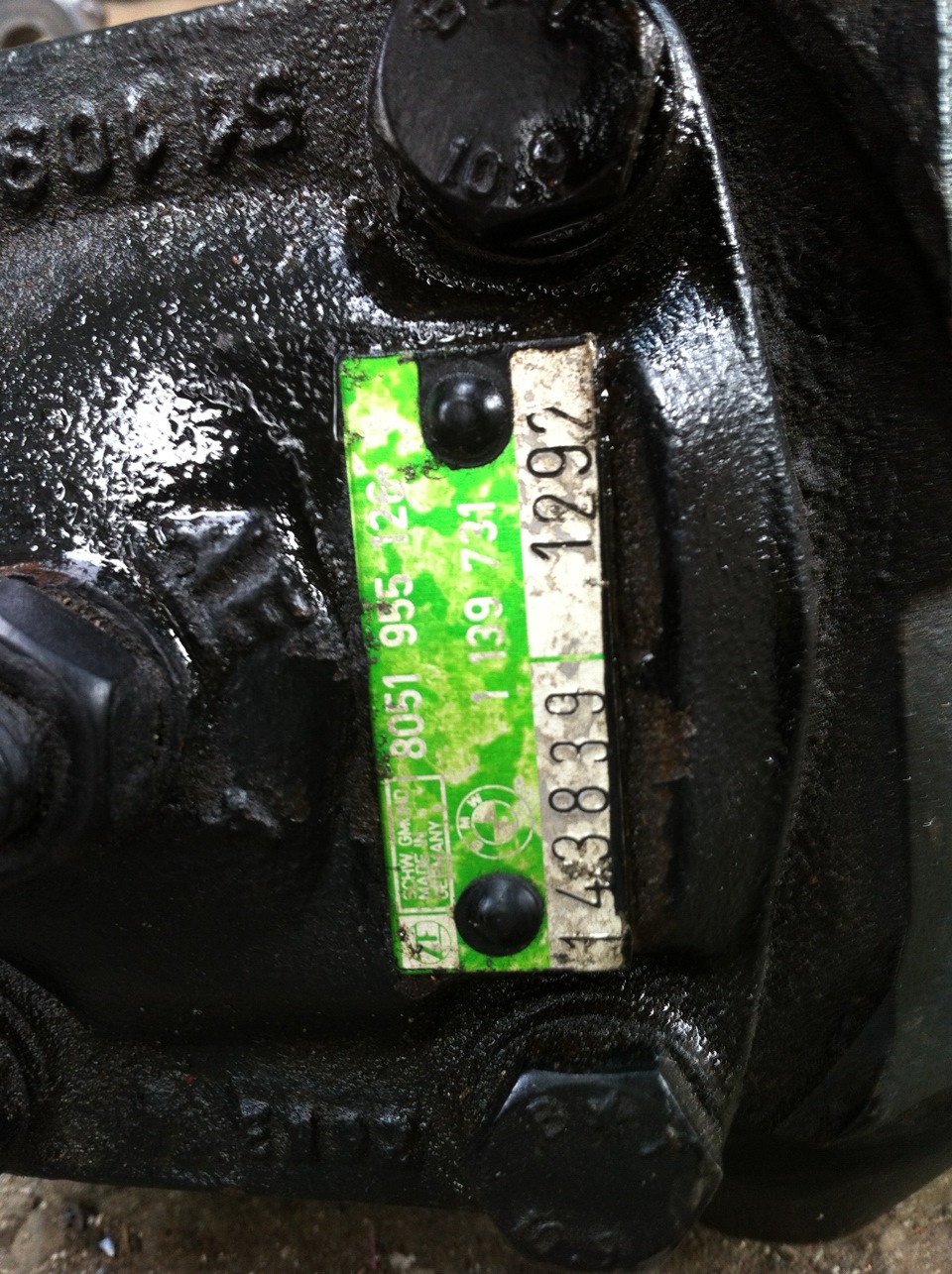

— Рулевой редуктор от BMW E34 (3 000 руб.)
— Радиатор ГУР от BMW E34 (300 руб.)
— Шланг высокого давления на подачу масла от BMW E34 (500 руб.)
— Огрызок шланга обратки от BMW E34 (0 руб.)

Начал изучать вопрос по установке, разделил на следующие пункты:
— С насосом все понятно в том году уже инсталлировал Yubei на 135 бар, думаю давления должно хватить;
— Изготовить переходную пластину для крепления рулевой машинки к раме;
— Поженить УАЗовский рулевой карданчик с карданчиком от BMW;
— Скрестить BMWшную сошку с УАЗовской;
— Разобраться со шлангами.

В первую очередь решил заняться изготовлением переходной пластины. Все Фотографии буду выкладывать тут.

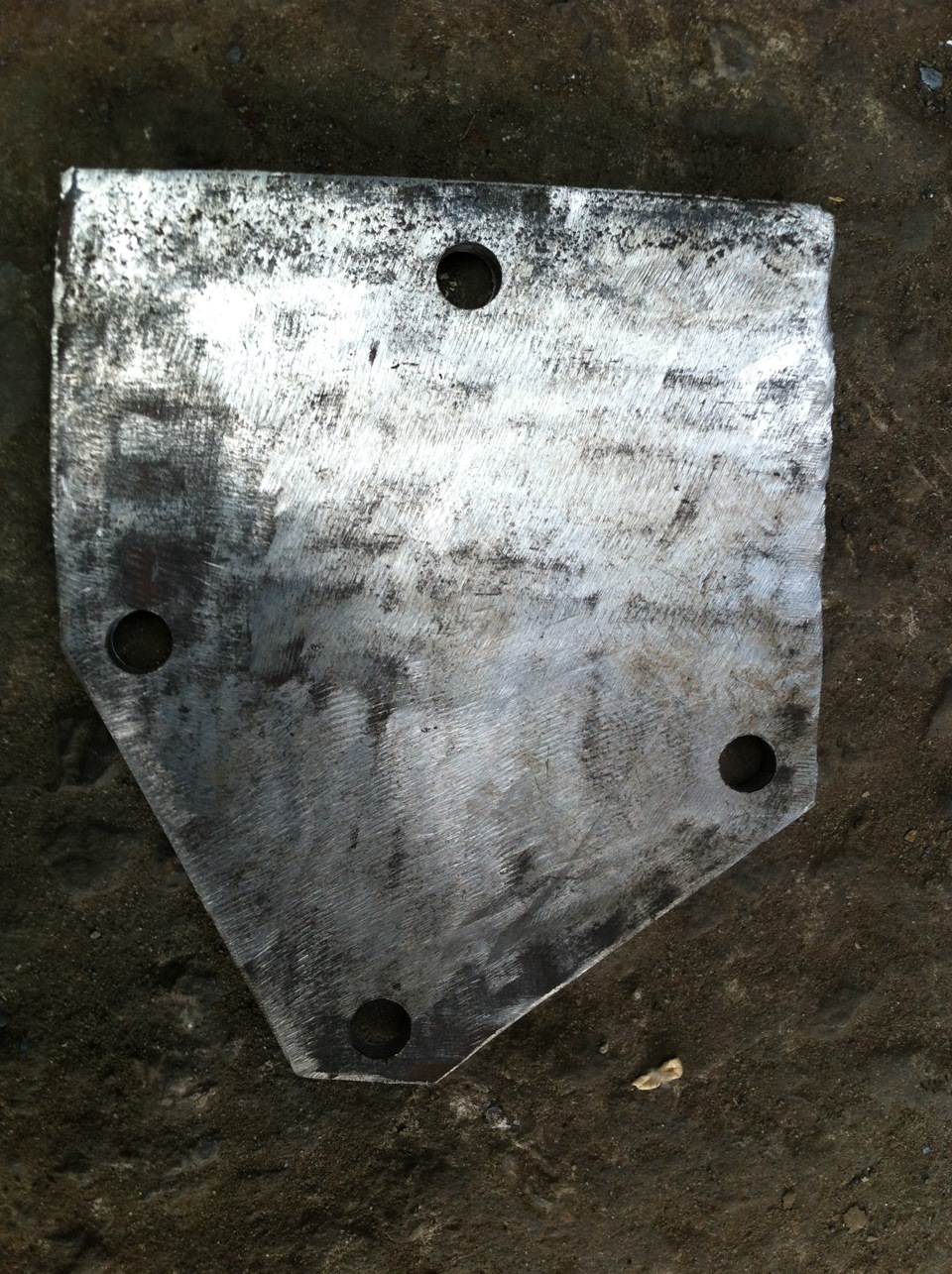

Сегодня удалось повозиться с машиной. Знакомый вырезал мне СОшкой кусочек металла 18х15 толщиной 10мм. И тут понеслось, как говориться самое страшное — это начать. Обрезал лишнее согласно чертежа и просверлил отверстия на 12мм. В итоге одно сломанное сверло и один стертый круг.

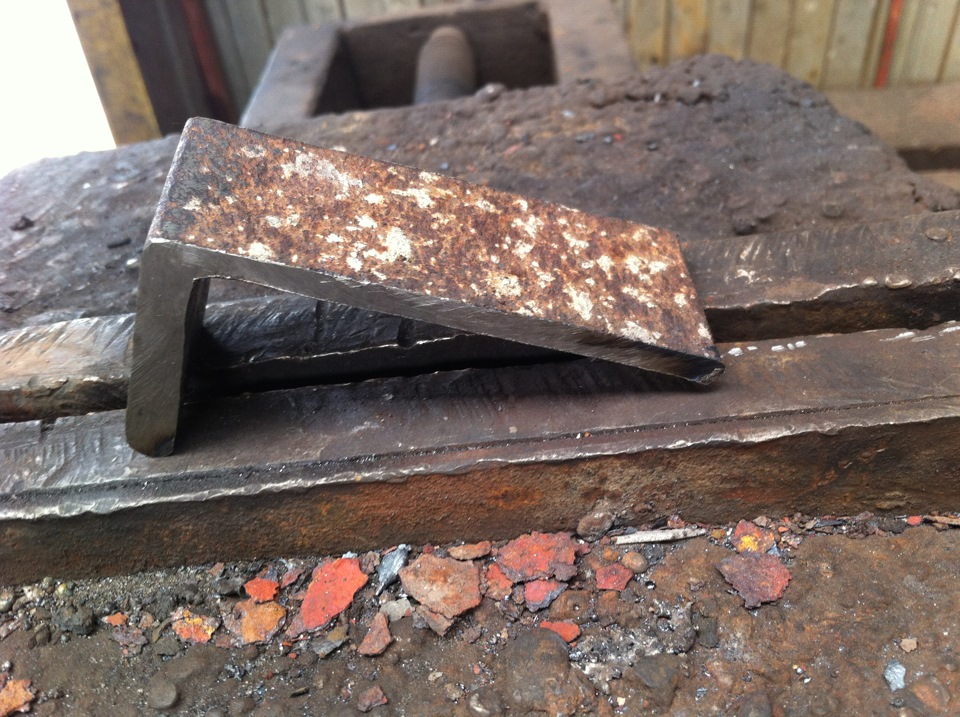

Нашел обрезок старого швеллера, толщина стенки 8мм основание 6мм. Порезал его на уголки.

Затем согласно чертежа просверлил отверстия в уголках и по прихватывал их инвертором к основанию.

Перед уходом разобрал рулевой карданчик.

С гаражем разобрался, теперь можно больше времени уделить ремонту машины. Навестил авторынок и докупил:
Съемник рулевой сошки (1 200 руб.)
Крестовина рулевого вала с классики (200 руб.)
Пыльник гранаты с ОКИ (100 руб.)

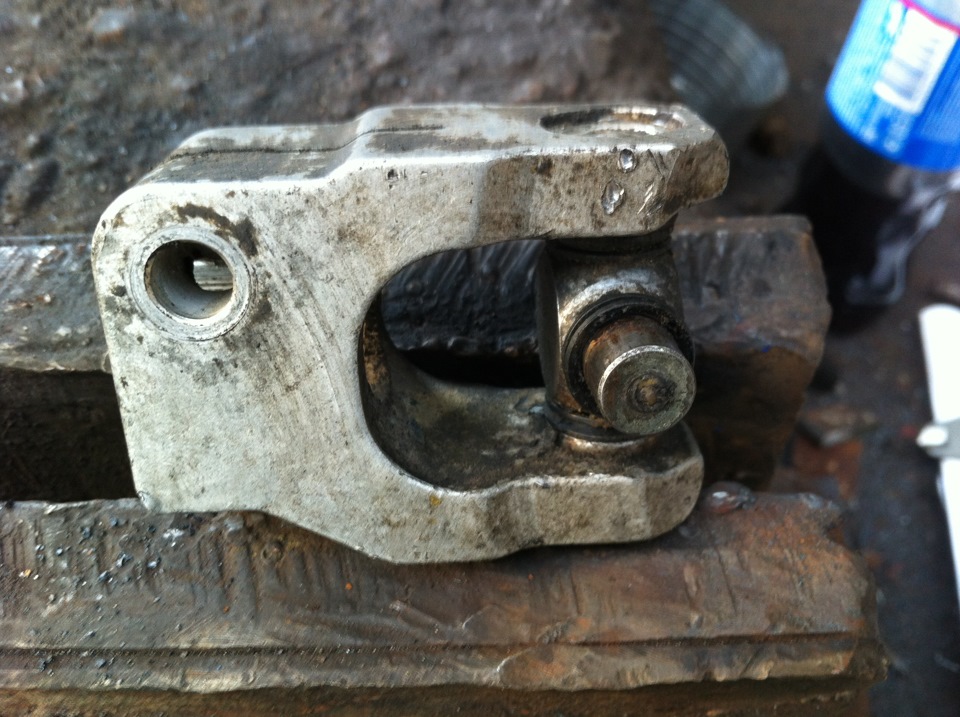

Снял рулевой кардан, отсоединил все шланги от рулевого редуктора и снял редуктор. Разобрал рулевой кардан и выбил из него крестовину. И вот тут попался первый подводный камень, БМВшная крестовина длиннее УАЗовской и наотрез отказывается залезать в кардан. Пришлось несколько миллиметров спилить с крестовины и немного обработать внутреннюю часть ушей на кардане болгаркой, после чего все стало на свои места без проблем. Забил новые подшипники на крестовину и одел сверку пыльник от ОКИ. Заодно промазал пластичной смазкой шлицивую часть кардана, т.к. там было сухо.

Итог: Крестовина осталась от БМВ. Та часть которая осталась на куске БМВшного кардана стоит на подшипниках от БМВ. Та часть крестовины которая находится в УАЗовском кардане стоит на подшипниках от классики.

Источник статьи: http://www.drive2.com/l/6763935/

ГУР на УАЗ Буханку с двигателем ЗМЗ-409. Часть 2.

Продолжаем установку ГУР от Митсубиши Кантер на УАЗ буханку.

Переделка рулевой сошки. Раньше я тоже, как и многие рукодельцы, выпрессовывал шар из кантеровской сошки. Точил втулку и разворачивал её под конус наконечника уаза. А потом, подумал – а нафига я делаю лишнюю работу? Ну, зачем я делаю втулку? Достаточно просто срезать шар в плоскость с поверхностью сошки. Шар этот запрессован туда очень серьёзно. Так что даже обваривать не нужно. Поэтому с тех пор я не страдаю больше фигнёй а отпиливаю сам шаровый наконечник и фрезерую обе плоскости.

После чего керню в центре и на фрезерном же станке, сверлю отверстие 15,5мм. Затем на токарном станке разворачиваю хитрой развёрткой. Материал конечно несравненно жёстче, по сравнению с металлом из которого я раньше точил втулку. И сам процесс разворачивания под конус, сильно усложнился. Но, за-то я могу смело гарантировать, что посадочное отверстие, в процессе эксплуатации не разобьёт!

С сошкой пока всё. Переходим к установке самого редуктора ГУР от кантера. Старый редуктор снят. Далеко не убираем – пригодится рулевой вал.

Лично я делаю монтажную пластину под редуктор ГУР из листового металла толщиной 6мм. Раньше делал и из более толстого. До 10мм использовал. Но, со временем пришёл к тому, что 6мм хватает за глаза.

Форму пластины, каждый делает как ему свой дизайнер в голове подсказывает. Я не исключение.

В черновом варианте примерно так. В чистовом – все острые углы скругляются. Изнутри, я навариваю гайки. Это позволяет удобно крепить редуктор болтами. Болты – кардана ГАЗона. На них резьба с шагом полтора и материал болтов прочный.

Саму пластину варю на несколько прихваток. Потом, после проверки работы всей системы, редуктор снимаю и обвариваю окончательно.

Теперь рулевая колонка. Выпендриваться не стал и оставил родную колонку и руль. Правда есть нюанс. На родной колонке рулевой вал и его кожух имели жесткое положение в двух точках: в редукторе и в бронзовой втулке кожуха под рулём. Что позволяло закрепить рулевой кожух только в одном месте – на торпеде, хомутом.

В случае же с кантеровским редуктором такая конструкция не прокатывает. Кожух укорачивается и не имеет жёсткого крепления на корпусе редуктора ГУР. Выход из этой ситуации есть. Необходимо сделать вторую жёсткую точку на оси рулевого вала.

Сам рулевой вал обрезается на необходимую длину и сращивается с родным валом редуктора ГУР.

Для этого, я на токарном станке выточил переходную втулку. На одном её конце диаметр под посадку в родной вал редуктора ГУР кантера, на другом посадка в полость рулевого вала уаз.

После чего, всё обваривается сваркой. Втулку точу с плотной посадкой. Это позволяет максимально соосно состыковать валы.

Точим на токарном станке кольцо из капролона, которое даст нам вторую точку опоры для рулевого кожуха. По сути, же оно будет выполнять роль опорного подшипника скольжения.

Отрезаем рулевой кожух на необходимую длину и делаем ему пропил для хомута.

Теперь собираем всю конструкцию.

Как наглядно видно, рулевой кожух имеет теперь две жёсткие точки крепления: во втулке под рулевым колесом и в опорном капролоновом подшипнике скольжения у рулевой карданчика. А так, как карданчик жёстко крепится на рулевой редуктор – имеем вполне годную и жёсткую конструкцию!

Теперь дело за установкой бачка, подсоединении гидромагистралей и проверке работы всей системы.
