Передняя подвеска автомобиля — устройство и описание

Передняя подвеска на автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 независимая, с телескопическими поворотными стойками, поперечными рычагами, продольными растяжками рычагов и стабилизатором поперечной устойчивости.

Стойка передней подвески состоит из корпуса, в котором установлен гидравлический телескопический амортизатор, цилиндрической винтовой пружины и верхней опоры стойки. Снаружи к корпусу стойки приварены кронштейн для крепления поворотного кулака, поворотный рычаг и нижняя опорная чашка пружины.

Цилиндрическая пружина своим нижним витком опирается в нижнюю опорную чашку, а верхним — в верхнюю опорную чашку, закрепленную на штоке амортизатора. Так же на штоке амортизатора установлена верхняя опора стойки, состоящая из корпуса, резиновой подушки и подшипника. Корпус опоры крепится к кузову автомобиля тремя гайками. Подшипник позволяет штоку амортизатора поворачиваться в опоре при повороте стойки, а резиновый буфер препятствует передаче вибраций на корпус автомобиля.

Шток амортизатора защищен от грязи и пыли пыльником (гофрированным кожухом). При пробое передней подвески ход штока амортизатора вниз ограничен буфером хода сжатия.

Поворотный рычаг стойки соединяется с рулевой тягой через шаровой палец. Изменение длины тяги при помощи ее резьбовой вставки позволяет регулировать схождение передних колес.

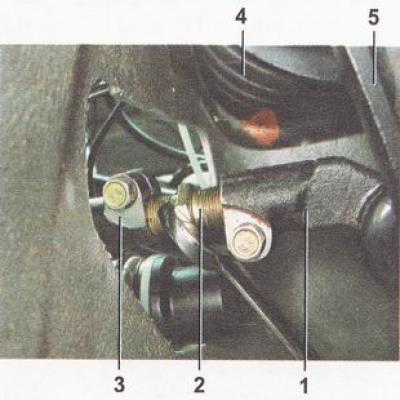

1 — наконечник рулевой тяги 2 — резьбовая вставка; 3 — рулевая тяга; 4 — телескопическая стойка; 5 — поворотный рычаг

Поворотный кулак крепится к кронштейну стойки двумя болтами с гайками. Верхнее отверстие кронштейна выполнено овальным, а установленный в него болт имеет эксцентриковый поясок и эксцентриковую шайбу. При повороте верхнего болта поворотный кулак перемещается по радиусу, используя нижний болт как ось вращения. Благодаря этому изменяется угол между стойкой и кулаком, что в свою очередь позволяет регулировать на автомобиле развал переднего колеса.

Читайте также:  Ремонт трансмиссии форд фокус

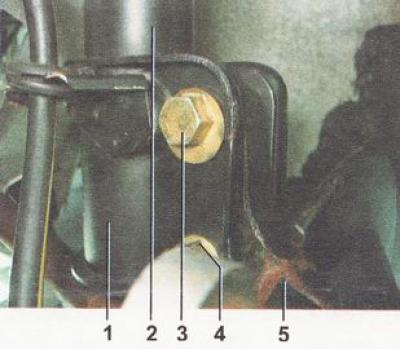

1 — кронштейн крепления поворотного кулака; 2 — корпус стойки; 3 — верхний (эксцентриковый) болт крепления поворотного кулака; 4 — нижний болт крепления поворотного кулака; 5 — поворотный кулак

В отверстие поворотного кулака запрессован и зафиксирован двумя стопорными кольцами двухрядный шариковый подшипник. Во внутреннее кольцо подшипника запрессована ступица колеса.

Снизу поворотный кулак соединен с поперечным рычагом подвески при помощи шаровой опоры. От перемещения поперечный рычаг удерживается растяжкой, которая своим задним концом крепится через сайлентблок (резинометаллический шарнир) к рычагу, а передним — через подушку к поперечине. Изменяя количество шайб в переднем и заднем креплении растяжки можно изменять положение рычага, регулируя тем самым угол продольного наклона оси поворота.

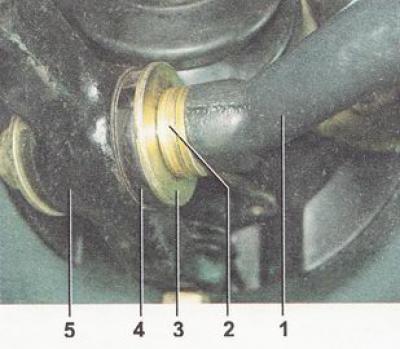

1 — задний конец продольной растяжки; 2 — регулировочные шайбы; 3 — упорная шайба; 4 — сайлентблок (резинометаллический шарнир); 5 — поперечный рычаг передней подвески

Концы стабилизатора поперечной устойчивости, при помощи стоек, соединены с поперечными рычагами передней подвески. Центральная часть стабилизатора закреплена через резиновые подушки на кузове. Движение одного из рычагов через стабилизатор передается на второй. Это позволяет частично синхронизировать работу обеих сторон подвески и тем самым уменьшить раскачивание автомобиля на неровной дороге и крены в поворотах.

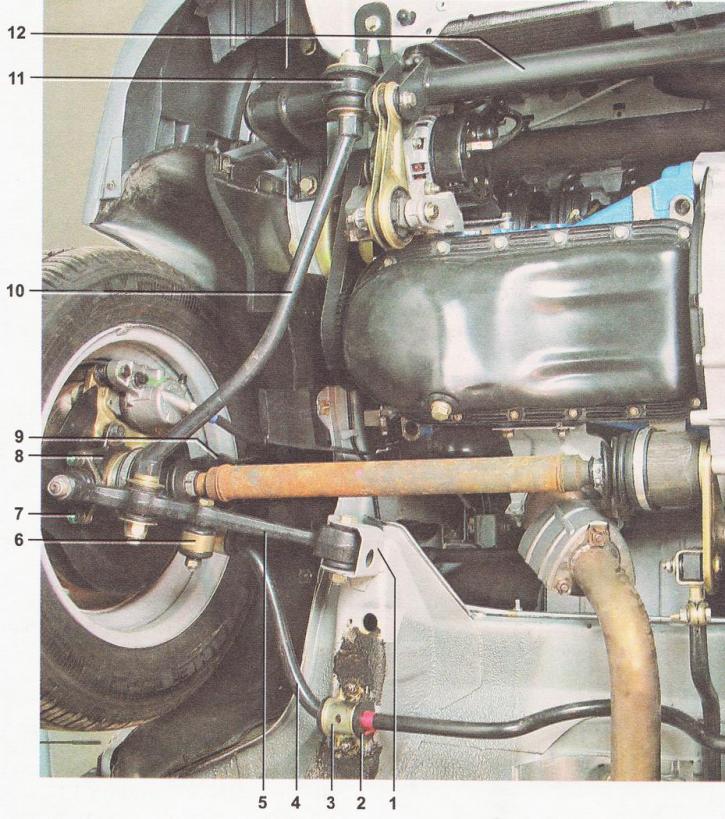

Устройство передней подвески: 1 — кронштейн крепления поперечного рычага; 2 — подушка штанги стабилизатора; 3 — скоба подушки штанги; 4 — штанга стабилизатора; 5 — поперечный рычаг; 6 — стойка стабилизатора; 7 — шаровая опора; 8 — поворотный кулак; 9 — стойка телескопическая; 10 — растяжка поперечного рычага; 11 — кронштейн переднего крепления растяжки поперечного рычага; 12 — поперечина

Источник статьи: http://www.vazbook.ru/10/2110/chassis/suspension/perednyaya-podveska-avtomobilya-ustroystvo-i-opisanie

Устройство передней подвески Лада Калина

Передняя подвеска Lada Kalina существенно отличается от автомобилей прошлых лет. В данной статье Вы найдете схему и описание конструкции передней подвески автомобиля.

Схема передней подвески Калины

1 — чехол; 2 — шаровая опора; 3 — стопорное кольцо; 4 — гайка подшипника ступицы; 5 — защитный колпак; 6 — ступица; 7 — подшипник ступицы; 8 — поворотный кулак; 9 — диск тормозного механизма переднего колеса; 10 — щит тормозного механизма; 11 — гайка; 12 — эксцентриковый (регулировочный) болт; 13 — поворотный рычаг; 14 — пружина передней подвески; 15 — шток амортизатора; 16 — верхняя чашка пружины; 17 — верхняя опора амортизаторной стойки; 18 — гайка штока амортизатора; 19 — подшипник верхней опоры амортизаторной стойки; 20 — прокладка пружины; 21 — буфер хода сжатия передней подвески; 22 — защитный кожух; 23 — телескопическая стойка; 24 — вал привода переднего колеса; 25 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 26 — растяжка передней подвески; 27 — штанга стабилизатора поперечной устойчивости; 28 — стойка стабилизатора поперечной устойчивости; 29 — рычаг передней подвески

Справочные данные

Углы установки передних колес под нагрузкой 320 кг:

Развал передних колес, град -0°30′..+0°30′
Схождение передних колес, мм -1…+ 1
Продольный наклон оси поворота колеса, град 1-2°

Углы установки передних колес у снаряженного автомобиля:

Развал передних колес, град 0 — 1°
Схождение передних колес, мм 0,5-2,5
Продольный наклон оси поворота колеса, град 1-2°

Моменты затяжки резьбовых соединений:

Наименование узлов и деталей Резьба Момент затяжки,
Н-М (кгс-м)
Болты крепления колеса М12×1,25 65,2-92,6 (6,7-9,5)
Гайка подшипника ступицы переднего колеса М20х1,5 225,6-247,2 (23-25,2)
Болты крепления шаровой опоры к поворотному кулаку М10×1,25 49,0 -61,7 (5,0-6,3)
Гайка крепления шарового пальца к рычагу M12x1,25 66,6-82,3 (6,8-8,4)
Гайка регулировочного болта (с эксцентриком) стойки передней подвески M12x1,25 77,5-96,1 (7,9-9,8)
Гайка болта крепления стойки передней подвески к поворотному кулаку M12x1,25 77,5-96,1 (7,9-9,8)
Гайки крепления штока стойки передней подвески к верхней опоре М 14×1,5 65,9-81,2 (6,7-8,3)
Гайки крепления верхней опоры стойки передней подвески к кузову М8 19,6-24,2 (2-2,5)
Гайка болта крепления рычага передней подвески к кузову М12×1,25 77,5-96,1 (7,9-9,8)
Гайки крепления растяжки передней подвески M16x1,25 160-176,4 (16,3-18)
Болты крепления кронштейна растяжки M10x1,25 42,1-52,0 (4,3-5,3)
Гайка болта крепления стойки стабилизатора поперечной устойчивости к рычагу
передней подвески
M10x1,25 42,1-52,0 (4,3-5,3)
Гайки крепления штанги стабилизатора поперечной устойчивости к кузову М8 19,6-24,2 (2-2,5)
Гайка болта нижнего крепления амортизатора к рычагу задней подвески М12х1,25 66,6-82,3 (6,8-8,4)

Устройство передней подвески Калины

Передняя подвеска ВАЗ 1117, 1118, 1119 — является независимой с телескопическими гидравлическими амортизаторными стойками, винтовыми коническими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основой подвески является амортизаторная стойка, нижняя часть которой соединена с поворотным кулаком двумя болтами. Угол развала регулируется верхним болтом. Также на стойке установлены винтовая коническая пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стой­ки в сборе с подшипником.

Верхняя опора крепится к чашке брызговика кузова тремя самоконтрящимися гайками. Ее конструкция значительно отличается от конструкции опор, которые использовались на автомобилях ВАЗ 2108—2110:

  1. Вместо запрессованного упорного подшипника установлена стальная втулка, привулканизированная к резиновому массиву опоры, что позволило исключить люфты и посторонние звуки.
  2. Упорный шариковый подшипник имеет больший диаметр и другую конструкцию. Расположен он между верхней опорой и пружиной и находится в сжатом положении, что позволяет устранять все зазоры и стуки. Увеличилась долговечность подшипника, за счет увеличения площади контакта шариков с дорожками качения.
  3. При повороте колес корпус стойки вращается вместе с пружиной. При этом шток амортизатора остается неподвижным, соединение штока с направляющей втулкой амортизатора изнашивается меньше.

Продольные растяжки воспринимают тормозные и тяговые силы. В местах соединений на обоих концах растяжки установлены шайбы для регулирования угла продольного наклона оси поворота колеса.

Двухрядный радиально-упорный шариковый подшипник закрытого типа установлен в поворотном кулаке и закреплен двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. В эксплуатации подшипник не регулируется. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. Оба конца штанги стабилизатора соединены с нижними рычагами подвески через стойки с резиновыми и резинометаллическими шарнирами. Штанга в своей средней части крепится к кузову крон­штейнами через резиновые подушки.

Если Вы заметили стук или скрип в передней подвеске Калина, тогда необходимо выполнить диагностику в ходе которой выявить неисправность. Ремонт передней подвески Калины рассмотрен в других статьях.

Источник статьи: http://xn—-8sbabr6ahc3e.xn--p1ai/kalina-remont/504-ustrojstvo-perednej-podveski-lada-kalina.html

Устройство подвески автомобиля лада

Передняя подвеска:
1 – поворотный кулак;
2 – эксцентриковый болт;
3 – амортизаторная стойка;
4 – рычаг;
5 – штанга стабилизатора;
6 – кронштейн крепления подушки штанги стабилизатора;
7 – стойка штанги стабилизатора;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной устойчивости.

Детали амортизаторной стойки:
1 – телескопическая стойка;
2 – пружина;
3 – металлическая втулка;
4 – верхняя опора;
5 – гайка штока;
6 – ограничитель хода отбоя верхней опоры;
7 – опорная пластина верхней опоры;
8 – подшипник;
9 – прокладка пружины;
10 – ограничитель хода сжатия верхней опоры;
11 – буфер хода сжатия;
12 – защитный чехол

Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова.
К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к поворотному кулаку.
Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.
На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие.
Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.
В корпусе стойки установлен телескопический гидравлический амортизатор.
Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора закрыта резинометаллическим чехлом.

Элементы передней подвески на автомобиле:
1 – кронштейн крепления подушки штанги стабилизатора;
2 – подушка штанги стабилизатора;
3 – штанги стабилизатора поперечной устойчивости;
4 – рычаг;
5 – стойка стабилизатора;
6 – амортизаторная стойка;
7 – поворотный кулак;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн растяжки

Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали.
Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов.
Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.
В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки.
Гайки крепления ступиц колес одинаковые, с правой резьбой.

Источник статьи: http://grantalada.jimdofree.com/%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%BD%D1%8F%D1%8F-%D0%BF%D0%BE%D0%B4%D0%B2%D0%B5%D1%81%D0%BA%D0%B0-%D0%BE%D0%BF%D0%B8%D1%81%D0%B0%D0%BD%D0%B8%D0%B5/
