Антивибрационные опоры для двигателей

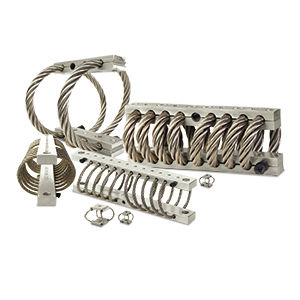

. Изоляторы канатов (WRI), предлагаемые компанией ITT Enidine Inc, спроектированы таким образом, чтобы быть экологически устойчивыми и не подвергаться воздействию химических веществ, экстремальных температур, масел и т.д. Они изготовлены .
. Плоские женские антивибрационные буферы изготовлены из ряда высокопрочных материалов, включая коррозионностойкую оцинкованную сталь и натуральную резину. Предназначен для всех видов антивибрационных использования они могут быть установлены .
. Наш ассортимент плоских мужских антивибрационных буферов доступен в огромном диапазоне размеров, изготовленных из коррозионностойкой оцинкованной стали в паре с натуральной резиной. Совместимые как с полыми, так и с сжимающими силами, .
. Наши конические вибрационные буферы являются уникальными из буфера, разработанного с конической базой, изготовленного из коррозионностойкой оцинкованной стали и в паре с ударопрочной натуральной резины. Эти конические буферы, поставляемые .
Статическая грузоподъемность: 600 daN — 2 300 daN
Диаметр: 96 mm
. СИСТЕМЫ КРЕПЛЕНИЯ ДВИГАТЕЛЯ Антивибрационное крепление для специфических двигателей большой мощности. Это крепление двигателя изготовлено из одного конического эластомерного элемента, заключенного в чугунную конструкцию. Встроенный .
Статическая грузоподъемность: 0 kN — 12,55 kN
. Cushyfoot™ Крепления разработаны с использованием 2 резиновых элементов. Они используются в операциях сдвига и сжатия и обеспечивают хорошую жесткость для ограничения широкого диапазона частот колебаний. Эти монтажные инструменты .
Статическая грузоподъемность: 60 daN — 1 000 daN
Диаметр: 27,7 mm — 95 mm
. Крепления для склеенных трубок, Крепежный элемент Избегает резонанса и передачи вибраций на раму, кабины, двигатели, двигатели, панели машин, капоты. .
Диаметр: 48 mm — 158 mm
. Сирио антивибрант. Композитная резиновая основа NR 60º ± 5º по Шору A и оцинкованная сталь. Подходит для применений, требующих хорошей поперечной гибкости, где частота находится в диапазоне от 8 до 12 Гц. Используются в двигателях внутреннего .
Статическая грузоподъемность: 10 daN — 9 000 daN
Диаметр: 46 mm — 315 mm
Антивибрационные опоры AA находят самое широкое применение для изоляции от механической вибрации, сокращения шума и смягчения толчков небольшой силы в самых различных сферах, от систем теплоснабжения, вентиляции и кондиционирования воздуха .
Источник статьи: http://www.directindustry.com.ru/proizvoditel-promyshlennyj/antivibracionnaa-opora-dvigatela-186060.html
Виброопоры
параболические(А/В), ОПВГ, ЕК, АКСС,
Железнодорожные Амортизаторы
ВР708-04, ДО38. 45
кондиционеров,вентиляторов
Проводятся регулярные тестирования качества продукции .
МОСКВА
+7(499)755-69-88
многоканальный
+7(929)590-69-88
+7(916)031-52-96
zakaz@vibro-opora.ru
info@vibro-opora.ru
Работаем
ПН-Чт с 09-17 Пт с 09-16
перерыв с 12-30 : 13-30
Сб-Вс выходные
Виброопоры опоры типа LME
LME80 LME120 LME160 LME185 LME230
предназначена для виброизоляции промышленного оборудования и
станков средних и крупных размеров с жесткими станинами.
ТИП | D mm | H mini maxi | G | L mm | HI Нивелирование Диапазон, мм | Вес кг. | Мах нагрузка оборудование | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LME80 M10 | 80 | 25 | 33 | M10 | 80 | 08 | 0.3 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LME120 M12 | 120 | 32 | 44 | M12 | 100 | 12 | 1.1 | 1000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LME160 M16 | 160 | 35 | 47 | M16 | 120 | 12 | 2.2 | 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
тип | Размеры, мм | Min Нагрузка | Изм. высоты min. нагрузка | Max. Нагрузка | Изм. Высоты max. нагрузка | |||
D | H | I1 | G | kg | mm | kg | mm | |
PCA 40M8 | 40 | 20 | 45 | M8 | 12 | 1 | 45 | 2 |
PCA60M10 | 60 | 22 | 80 | M10 | 30 | 1 | 110 | 2.5 |
PCA73M12 | 73 | 30 | 83 | M12 | 70 | 1 | 280 | 4 |
Заявка
Виброопоры BR
Предназначены для бесфундаментного размещения, активной и пассивной виброизоляции оборудования. Имеют монтажные отверстия в основании для надежной фиксации.
Несущая способность опор 9. 2500 кг.
Тип 1
BR 0400, BR 0600, BR 1500
Тип 2
BR 0007, BR 0025, BR 0050, BR 0100, BR 0200
типоразмер | D | E | A | K | H | h | d | G | макс. нагрузка кг. | твердость по Шору |
BR0007 | 18 | 43 | 50 | 64 | 20 | 7 | 7.0 | М6 | 9 | 60 |
BR0025 | 33 | 56 | 66 | 85 | 25 | 11 | 8.0 | М8 | 50 | 60 |
BR0050 | 45 | 76 | 92 | 114 | 35 | 14 | 10.0 | М10 | 80 | 60 |
BR0100 | 53 | 96 | 110 | 136 | 40 | 15 | 11.5 | М10 | 150 | 60 |
BR0200 | 58 | 101 | 124 | 151 | 45 | 13 | 11.5 | М10 | 220 | 60 |
BR0400 | 78 | — | 120 | 150 | 63 | 18 | 14.5 | М12 | 500 | 60 |
BR0600 | 100 | — | 160 | 200 | 85 | 25 | 14.5 | М16 | 750 | 60 |
BR1500 | 186 | — | 250 | 310 | 160 | 43 | 18.0 | М24 | 2500 | 60 |
Заявка
Виброопоры EM
Виброопоры EM находят широкое применение для виброизоляции различного промышленного оборудования: вентиляторы, станки, компрессоры, холодильное оборудование и др.
А ктивная и пассивная виброизоляция и шумоизоляция, смягчение ударных нагрузок,
прочная конструкция, защита от коррозии.
Эластомерная часть изготовлена из натуральной резины NR с высокими показателями по эластичности и устойчивостью к маслу, металлическая часть изготовлена из оцинкованной стали .
Базовая комплектация: виброопора без крепежной шпильки.
Заявка
Виброопоры EPC
Предназначены для бесфундаментного размещения, активной и пассивной виброизоляции оборудования. Имеют монтажные отверстия в основании для надежной фиксации.
Несущая способность опор 80. 1400 кг.
Свойства: Защита рабочей части стальной крышкой. Небольшие размеры
Простота установки. Защищена от коррозии
ТИП | D | H | а | dxM | g | Максимальная нагрузка кг. | Сжатие при макс. нагрузке мм | Жесткость Н/мм |
ЕРС 02-45 | 62 | 30 | 75-90 | 8,3х16 | М10 | 160 | 3,0 | 533 |
ЕРС 02-60 | 300 | 2,7 | 1111 | |||||
ЕРС 03-45 | 92 | 45 | 110 | 10,2 | М12 | 350 | 3,6 | 972 |
ЕРС 03-60 | 600 | 3,3 | 1818 | |||||
ЕРС 03-70 | 930 | 3,0 | 300 | |||||
ЕРС 04-45 | 106 | 38 | 138-146 | 14х18 | М16 | 280 | 3,3 | 848 |
ЕРС 04-60 | 500 | 2,9 | 1724 | |||||
ЕРС 05-45 | 108 | 50 | 160 | 16,4 | М16 | 400 | 3,25 | 1230 |
ЕРС 05-60 | 820 | 3,0 | 2733 | |||||
ЕРС 05-70 | 1400 | 2,5 | 5600 |
Заявка
Виброопоры BР
Виброизоляторы марки ВР-200 применяются для установки взрывозащищенных промышленных вентиляторов. Материал — резиновая смесь 51-1562 ТУ 105 1325-79
Обозначение | Нагрузка Р, Н | Вертикальная жесткость, Н/см | Высота в свободном состоянии | Осадка под нагрузкой, мм | Число рабочих витков | Масса, кг | ||
Рабочая (Рраб.) | Предельная (Рпр.) | Рраб. | Рпр. | |||||
ВР201 | 0,25 | 0,4 | 25 | 80 | 8 | 12 | — | 0,28 |
ВР202 | 0,5 | 0,8 | 50 | 80 | 8 | 12 | — | 0,32 |
ВР203 | 1 | 1,6 | 100 | 80 | 8 | 12 | — | 0,35 |
Заявка
ВИБРООПОРЫ ПАРАБОЛИЧЕСКИЕ (А/В)
Параболические виброопоры применяются для гашения колебаний в системах вентиляции и кондиционирования, электродвигателях, насосах.
ТИП | D1 | H | D2 | L | Нагрузка кгс |
2025 | 20 | 25 | М6 | 17/5 | 50 |
3035 | 30 | 35 | М8 | 22/6,2 | 75 |
3540 | 35 | 40 | М8 | 22/6,2 | 100 |
4050 | 40 | 50 | М8 | 22/6,2 | 250 |
5065 | 50 | 65 | М8/М10 | 37/27,5/7,6 | 400 |
8095 | 80 | 95 | М12 | 37/11 | 850 |
Заявка
ВИБРООПОРЫ для КОНДИЦИОНЕРОВ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВИБРООПОРА VC 42
ВИБРООПОРА VC 43
ВИБРООПОРА VC 45
ВИБРООПОРА VC 47
тип | СЖАТИЕ | |||
нагрузка кг. | смещение мм. | нагрузка кг. | смещение мм. | |
VC 42 | 12 | 0,8 | — | — |
VC 43 | 40 | 2,0 | — | — |
VC 45 | 1,9 | 28 | 6,3 | |
VC 47 | 1,9 | — | — |
Заявка
ВИБРОИЗОЛЯТОР ТИП АТ
Металлические части — сталь оцинкованная, класса прочности 5.6 Эластомер — натуральный каучук, твердость средняя, 55 Sh +- 5
Резинометаллические виброизоляторы с суженным в середине резиновым контуром уменьшают уровень нагрузки на края резины
при радиальном отклонении, тем самым повышая срок службы детали. Диапазон температур: -30 °C до +80 °C.
тип | D | D1 | H | G | L | нагрузка в кг. |
1010 | 10 | 8 | 10 | М4 | 13 | 3,7 |
1515 | 15 | 12 | 15 | М4 | 13 | 13,5 |
2015 | 20 | 14 | 15 | М6 | 18 | 28,3 |
3020 | 30 | 22 | 20 | М8 | 23 | 76,3 |
4030 | 40 | 33 | 30 | М8 | 23 | 111 |
4048 | 40 | 20 | 48 | М8 | 23 | 62,6 |
5030 | 50 | 40 | 30 | М10 | 28 | 123 |
7550 | 75 | 50 | 40 | М12 | 37 | 233 |
Заявка
ВИБРОИЗОЛЯТОР ТИП СТ
Металлические части — сталь оцинкованная, класса прочности 5.6 Эластомер — натуральный каучук, твердость средняя, 57° по Шору
Резинометаллические виброизоляторы с суженным в середине резиновым контуром уменьшают уровень нагрузки на края резины
при радиальном отклонении, тем самым повышая срок службы детали. Диапазон температур: -30 °C до +80 °C.
тип | D | D1 | H | G | Т | нагрузка в кг. |
1515 | 15 | 12 | 15 | М4 | 4 | 12 |
2015 | 20 | 14 | 15 | М6 | 6 | 23 |
3020 | 30 | 22 | 20 | М8 | 8 | 50 |
4030 | 40 | 33 | 30 | М8 | 8 | 80 |
4048 | 40 | 20 | 48 | М8 | 8 | 55 |
5030 | 50 | 40 | 30 | М10 | 10 | 100 |
7550 | 75 | 50 | 40 | М12 | 12 | 203 |
Заявка
Виброопоры ОПВГ-60
Заявка
Виброопоры ОПВГ-60 предназначены для уменьшения уровня вибрации и шума при работе трансформаторов. Допустимая нагрузка на одну виброопору составляет 20 kN. Один трансформатор устанавливается на четыре виброопоры, что позволяет использовать их для трансформаторов массой до 8000 кг, то есть для трансформаторов типа aTSE — до мощности 2000 кВА включительно. Наилучшие результаты достигаются при использовании данных виброопор для трансформаторов мощностью 1000 — 1600 кВА.
Трансформатор устанавливается на виброопоры опорными швеллерами.
Между верхней и нижней металлическими частями виброопоры находится буфер из специально подобранного резинового состава, который и является непосредственно виброгасителем.
Действие виброопор обеспечивает уменьшение уровня вибрации не менее чем на 20 dB.
Виброопоры типа ОПВГ-60 не теряют своих свойств в течение всего срока службы трансформатора.
Виброопоры ОПВГ-60 изготовлены по ТУ 4192-003-969-52067-14 и прошли комплексные испытания при различных видах статической и динамической нагрузки.
Габаритные размеры — 220 х 145 х 160 мм.
Масса 1 виброопоры ОПВГ-60 составляет 4000 г ± 50 г
Амортизаторы АКСС
Амортизаторы АКСС применяются
- для защиты от вибрации и ударных нагрузок оборудования на судах (судовые двигатели, генераторы, компрессоры, электрические шкафы управления),
- в других отраслях промышленности: энергетике, приборостроении, тракторостроении, др.
