Volvo 960 ROYAL, 4.0 V8 › Logbook › Пару слов о проводке
Пока пересвап шагает ко мне семимильными шагами суть да дело, расскажу о проводке плаг-н-плэй рояль-юзэт
Значит для начала моторная. Напомню снял с мотора в таком виде

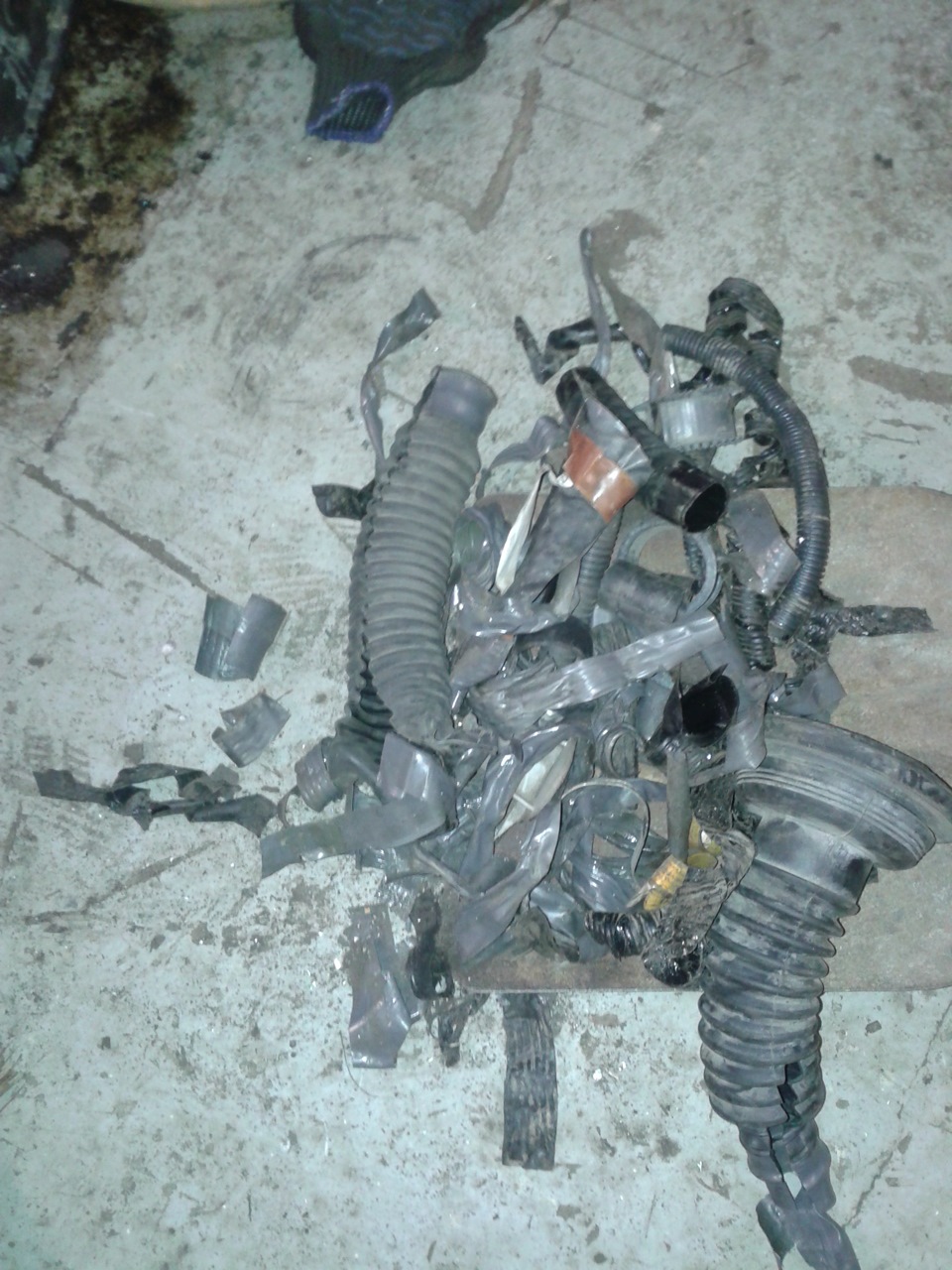

Срезал с нее лишние резинки, изоленты и прочую требуху
Отмыл от пыли-грязи-масла-клея от изоленты растворителем из распылителя (так работать приятнее)
Первым делом восстановил обратно перерубленную часть на коробас. Пайка-термоусадка
И вырванную фишку одной лямбды
Далее следовало перепроложить косу выходом с задней стороны левой головки на переднюю (были такие модификации).
Путал-путал
И наконец распутал
Надеюсь ничего не перепутал )))
Все в новые гофрочки и перемотал изолентой
Поскольку мозг ляжет под капотом, запилил под него коробченку. Из штатного корпуса фильтра вольвы, в штатное же место встанет. Трубень отрежу и заделаю потом (или кулер на продувку воткнуть?). Длины проводов должно хватить с учетом раскачки мотора
Внутрь лег мозг (проводные петли из-за переконфигурации косы пока трогать не стал, если все пучком будет то потом укорочу). Прокладочку сделал из фильтра, отрезал элемент
Под ним этажом ниже ляжет газовый мозг, вся коммутация между ними будет внутри этой коробки, на мотор пойдут только провода на газовые клапаны. Нах лишние сопли.
Заодно вплел проводку на стрелку температуры (на ввт-й моторе ее нет, датчик вольвячий врезал), и по совету Легендарного Свапера проводку под два клапана добавочного воздуха в обход заслонки для подъема холостых. Один кроме положения Р дабы зарядка получше шла, второй с муфтой кондея. Ну и естественно прозвонил и пришляпал к ней кусок вольвешной моторной косы, дабы воткнуть в штатный разъем в подкапотном блоке и ОПЛЯ!
Теперь подкапотная вольвокоса. Досталась мне от Пионера ( прямую ссылочку прям на него — так приятней)))) ).
Естественно тоже помыл. Она тоже подверглась незначительным (по возможности самым минимальным) изменениям. А именно поменяна полярность главного реле и реле подачи питания на мотор. Релюхи оставил штатные. Предохранители тоже. Заодно добавил два реле в штатный блок. Это второе параллельное реле сигнала. Управляться будет с сигнализации и дудеть дудкой вместо колокола. Так же реле времени (заднего дворника от таза) подключенное по самозахвату на независимую работу дворников фар. Поставлю второй насос в бачок и кнопку в салон (подрулевой от сарая). Коротко нажал, оно само побрызгало сколько надо и три раза потерло. Заодно в подкапотном блоке заготовил хвосты под контроль перегорания ламп передних туманок (вон они фиолетовые), чудесно в это место реле света встанет (которое в салоне за приборкой, как раз за исправностью 2х55Вт следить умеет)
Рядом заготовил задатки для дальнего последовательно с туманками в качестве ДХО. Бдет в коробченке на 4 релюхи (от силовых предохранителей подойдет)
Надо только несколько контактов промыть или поменять, окислины очень сильно
Отдельно будет миникосичка управления охлаждением мотора, двухконтактный датчик в радиаторе и два датчика давления кондея. Так же один пин из разъема фары перекинул в пустое место разъема поворотников (габариты-то у меня там, на американский манер)
Со стороны салона вытащил хвост на OBD II разъем, два сигнальных и питание. На штатное место у ручника естественно
Все где были штатные мозги прозвонено и промаркировано. Что должно идти на мозг транзитом уходит под капот, остальное подписано, лишнее просто пронумеровано из салона и соответственно у мотора (мало ли зачем пригодится)
Все изменения отразил на распечатке схем. В своем колхозе разобраться проще если косяк какой, но всего в голове не удержишь
Новую распиновку разъемов мотор — подкапотный блок тоже
Этсамое, и так понаписал много, фотки там туда-сюда…на Коляна места не хватило. Сегодня без котэ 🙁
Источник статьи: http://www.drive2.com/l/4294020/
Вольво 960 схема предохранителей
Блок предохранителей и реле в моторном отсеке Volvo 960.
где находится — для автомобилей после 1995 года выпуска.
| 1 | Реле насоса подачи воздуха на выпуск |
| 2 | — |
| 3 | Реле электронного блока управления двигателем |
| 4 | — |
| 5 | — |
| 6 | Реле кондиционера |
| 7 | Реле противотуманных фар |
| 8 | — |
| 9 | Реле катушки зажигания |
| 10 | Реле стартера |
| 11 | — |
| 12 | Реле габаритов |
| 13 | Реле звукового сигнала |
| F1 | (5A) Электронный блок управления двигателем, электронный блок управления АКПП |
| F2 | (5A) Кондиционер, э/м клапан забора воздуха |
| F3 | (5A) Э/м клапан системы рециркуляции ОГ (EGR^/м клапан аккумулятора паров топлива, подогреваемый кислородный датчик, реле насоса системы подачи воздуха на выпуск |
| F4 | (15A) Реле топливного насоса |
| F5 | (15A) Клапан системы впрыска топлива, датчик расхода воздуха, клапан управления перепуском воздуха на холостом ходу, электронный блок управления двигателем |
| F6 | (15A) Система управления АКПП, электронный блок управления двигателем, реле противотуманных фар |
| F7 | (25A) Катушка зажигания, подогреваемый кислородный датчик |
| F8 | (25A) Противотуманные фары |
| F9 | — |
| F10 | (15A) Левые стояночные огни |
| F11 | (15A) Правые стояночные огни |
| F12 | (15A) Левая фара — дальний свет |
| F13 | (15A) Дальний свет правой фары ииндикатор включения дальнего света фар, дополнительное оборудование |
| F14 | (15A) Ближний свет левой фары |
| F15 | (15A) Ближний свет правой фары |
| F16 | (15A) Компрессор кондиционера |
| F17 | (15A) Звуковой сигнал |
| F18 | Дополнительное оборудование |
Силовые предохранители под капотом (только для автомобилей Volvo 960 выпускавшихся после 1995 года)
| № | назначение | Сила тока, А |
| 1 | Устройство против запотевания задних стекол, центральное запирание, замок зажигания, реле подачи питания B | 50 |
| 2 | Аудиосистема, подогрев сидений, аварийная световая сигнализация, приборы освещения отделений, антенна с электроприводом, питание жилого прицепа | 50 |
| 3 | Реле A подачи питания | 50 |
| 4 | Реле топливной системы, реле зажигания | 50 |
| 5 | Блок ABS | 50 |
| 6 | Нагнетатель воздуха, соленоид стартера, звуковой сигнал | 50 |
| 7 | Вентилятор охлаждения | 50 |
| 8 | Реле габаритов и стояночных фонарей, реле главных осветительных приборов, реле противотуманных фонарей | 50 |
Блок предохранителей в салоне.
для автомобилей выпускавшихся после 1994 года.
| № | назначение | Сила тока, А |
| 1 | Электрический подогрев заднего стекла. | 25 |
| 2 | Центральное запирание, противоугонная сигнализация | 20 |
| 3 | Лампа торможения, выключатель приборов освещения | 15 |
| 4 | Замок зажигания, система SRS | 10 |
| 5 | Резерв | |
| 6 | Звуковой сигнал, омыватель/очиститель ветрового стекла, щетки стекол фар | 25 |
| 7 | Климатический блок | 20 |
| 8 | Сиденья с электрическим управлением, зеркала заднего вида с электрическим управлением, омыватель/очиститель заднего стекла, освещение приборов, датчик наружной температуры. | 15 |
| 9 | Аудиосистема | 15 |
| 10 | Регулятор положения фар, прикуриватель, звуковой сигнал | 15 |
| 11 | Освещение отсеков, селектор режимов. | |
| 12 | Система ABS | 5 |
| 13 | Часы, внутреннее освещение, лампа перчаточного ящика, лампа предупреждения об открытых дверях, освещение грузового отделения, косметическое зеркало | 10 |
| 14 | Сирена противоугонной сигнализации | 10 |
| 15 | Антенна с электроприводом, устройство мигания фар, прицеп | 20 |
| 16 | Стояночный отопитель | 20 |
| 17 | Сигнализация предупреждения об опасности, указатель поворотов | 20 |
| 18 | Аудиосистема/усилитель | 15 |
| 19 | Фонари освещения при заднем ходе, указатели поворотов, автопилот | 15 |
| 20 | Переключатель приборов освещения. реле дальнего/ближнего света | 15 |
| 21 | Лампа напоминания о застегивание ремней безопасности, таймер электрически нагреваемого заднего стекла | 5 |
| 22 | Электрически подогреваемое левое | |
| 23 | Электрически подогреваемое правое переднее сиденье | 15 |
| 24 | Задние противотуманные фонари | 5 |
| 25 | Электрически управляемые сиденья* | 30 |
| 26 | Электроприводы стеклоподъемников и крышки люка крыши*. Автоматические размыкатели цепи | 30 |
Схема расположения предохранителей в блоке (для автомобилей Volvo 960 выпускавшиеся до 1994 года).
| F1 | (10A) Левые стояночные огни, лампы подсветки номерного знака |
| F2 | (10A) Правые стояночные огни |
| F3 | (15A) Дальний свет левой фары |
| F4 | (15A) Дальний свет правой фары |
| F5 | — |
| F6 | (15A) Корректор фар-лев. |
| F7 | (10A) Корректор фар-прав. |
| F8 | (15A) Противотуманные фары |
| F9 | (10A) Задние противотуманные фонари |
| F10 | (5A) Лампы подсветки комбинации приборов |
| F11 | (15A) Фонари заднего хода, указатели поворота, система поддержания скорости |
| F12 | (15A) Ближний/дальний свет фар, блокиратор селектора АКПП («Р») |
| F13 | (25A) Обогреватель заднего стекла, обогреватель зеркал заднего вида на дверях |
| F14 | (10A) Датчик неисправности ламп задних фонарей, повышающая передача, электропривод стеклоподъемников, люк, система предупреждения о непристегнутом ремне безопасности, реле основных цепей зажигания |
| F15 | Запасной |
| F16 | (30A) Подогреватель сидений |
| F17 | Запасной |
| F18 | Аудиосистема |
| F19 | (15A) Кондиционер, электропривод стеклоподъемников, очиститель заднего стекла, электропривод сидений, прикуриватель |
| F20 | (25A) Звуковой сигнал, очиститель лобового стекла, очиститель фар |
| F21 | (5A) Селектор АКПП |
| F22 | (5A) ABS |
| F23 | (10A) Электронный блок управления АКПП, электронный блок управления двигателем (ECM) (Motronic), реле катушекЗажигания диагностический разъем |
| F24 | (10A) Электронный блок управления АКПП, электронный блок управления двигателем (ECM) (Motronic) |
| F25 | (25A) Аварийная сигнализация центральный замок, противоугонная система |
| F26 | (10A) Часы, лампы освещения салона, индикаторы открытой или неплотно закрытой двери, лампы подсветки багажниками моторного отсека, лампы местной подсветки, противоугонная система |
| F27 | (15A) Стоп-сигналы, электронный блок управления АКПП, электронный блок управления ABS, э/м клапан блокировки переключения передач (АКПП) |
| F28 | (30A) Вентилятор отопителя/кондиционера, блок управления кондиционером |
| F29 | (30A) Электропривод антенны, разъем электрооборудования прицепа |
| F30 | (10A) Топливный насос (в баке), кислородный датчик |
| F31 | (25A) Система впрыска топлива, топливные насосы, система зажигания |
| F32 | Запасной |
| F33 | (10A) Аудиосистема |
| F34 | (15A) Электропривод стеклоподъемников, люк |
| F35 | (30A) Электропривод сидений |
Блок реле в салоне под панелью приборов.
для автомобилей до 1994 года выпуска.
| 1 | Реле фар |
| 2 | Реле топливного насоса |
| 3 | Реле центрального замка |
| 4 | Реле противотуманных фар |
| 5 | Блок системы проверки исправности ламп |
| 6 | Реле электромагнитного клапана повышающей передачи |
| 7 | Многофункциональное реле |
| 8 | Реле прерывистого режима работы очистителя заднего стекла |
Блок реле в салоне под панелью приборов.
