Toyota RAV4 Кленовый лист › Logbook › Рулевая рейка и другие ништяки к ТО 200 000 км

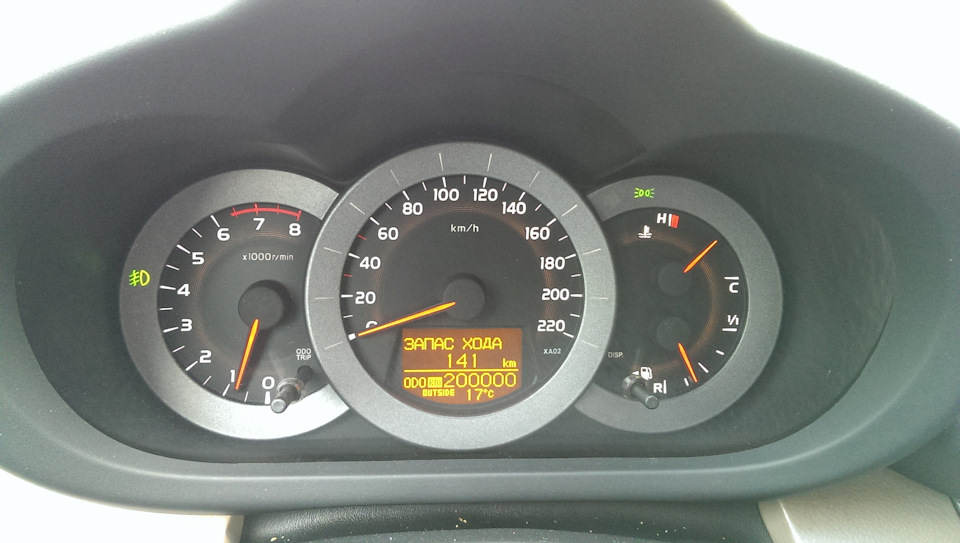

Итак, немного прибарахлился к ТО 200 000 км.

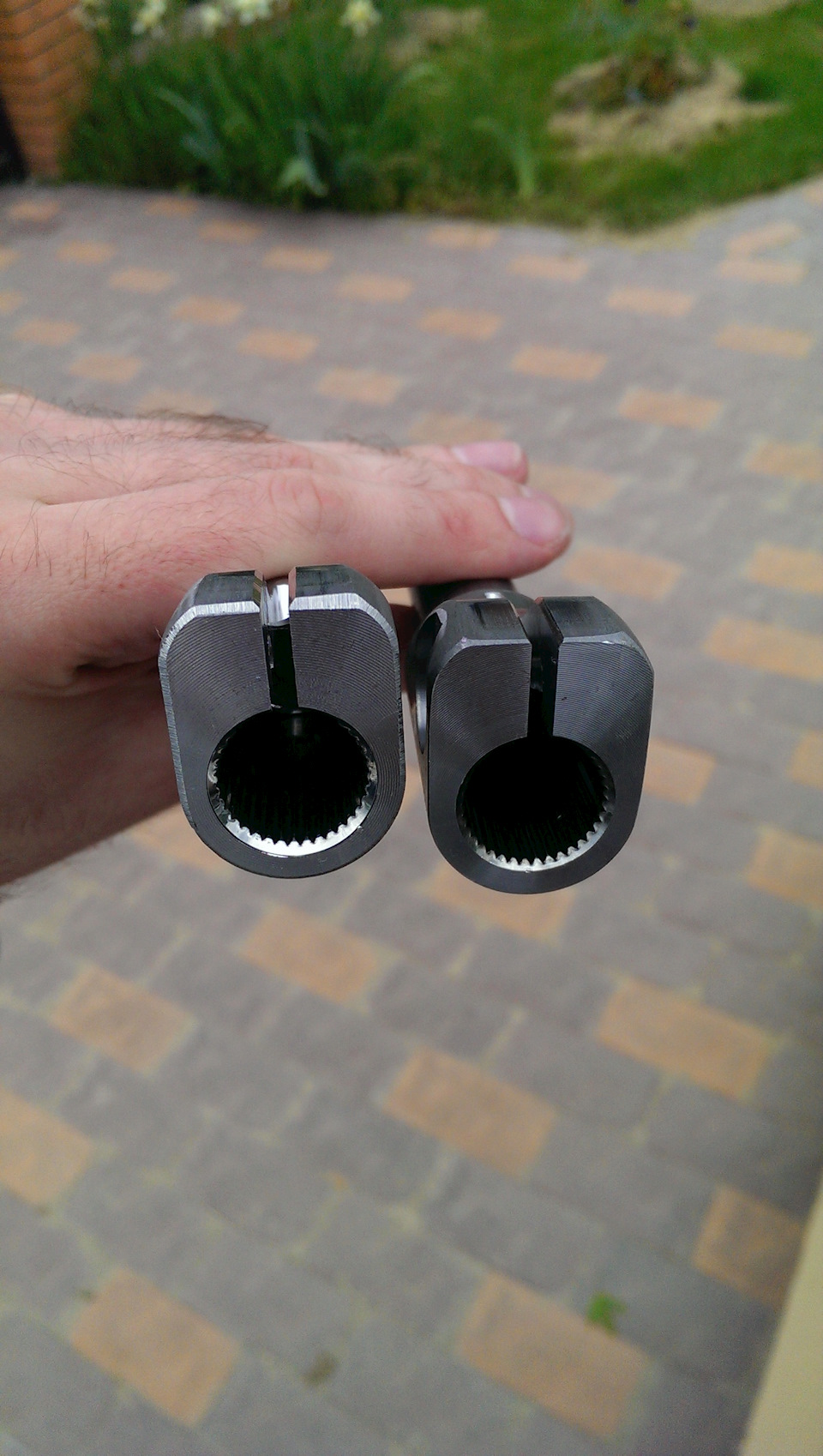

В связи с болезнью рулевого управления данного автомобиля (изнашиваются шпицы соединения рейка-вал, что вызывает сильные удары в руль), необходимо было купить еще промежуточный вал 45221-42070, однако СЮРПРИЗ.

Видимо (я только предполагаю!), что раз эта деталь менялась по гарантии (тем, у кого удары в руль проявились рано), то в тойоте решили поставлять ее бесплатно в комплекте с рейкой для тех, у кого проблема сохранилась или проявилась уже после гарантийного периода.

Оценить точно артикул пришедшего бонусом вала не могу, но выглядит лучше того, который я купил отдельно.

Пришлось вернуть, exist деньги жмотит, но вроде закинул на мой счет в магазине.

555 SET-221L Наконечник рулевой тяги
555 SET-221R Наконечник рулевой тяги
Nakayama J42134 Втулка стабилизатора
Nakayama J42135 Втулка стабилизатора
Toyota 48818-42010 Втулка стабилизатора
NK 5114538 Стойка стабилизатора

Пару слов о производителях и полученных зап частях:
1. Лично я доверяю японским фирмам, втулки Nakayama, например, заказал специально, чтобы проверить, что придет, не смотря на отсутствие вообще какого-либо описания на exist. По сравнению с втулками задними официальными — упакованы качественно, материал приятный, никаких нареканий.

2. Стойки стабилизатора NK задние.
Да это туфта полная. Пытался найти что-нибудь неоригинальное, но вменяемое, потому что у оригиналов все отдельно — шайбы, втулки, гайки и сама стойка, в сумме тысяч на 5 за каждую. Фирмы 555, к сожалению, в наличии нигде не было. Выбирал между Sidem, Masuma и этими наугад. Не знаю, как остальные, но эти шлак. Качество ужасное, уплотнительное кольцо не металлическое, на одной из двух стоек перекрученое, пытался покачать шарнир — двигается рывками в крайние положения. Сплав доверия не вызывает.

Источник статьи: http://www.drive2.com/l/10144393/

Замена рулевой рейки rav4 3 поколение

Одним из главных элементов, влияющих на безопасность любого транспортного средства, является рулевая рейка. Хотя, Тойота РАВ-4 третьего поколения вполне надёжный автомобиль, у него есть свои слабые стороны.

Одной из болевых точек является рулевая рейка, которая чувствительна к коррозии. Когда на неё попадает влага, происходит разрушение. Речь идёт о пробеге машины 20-30 тыс. км. В предыдущей публикации мы говорили о снятии рейки РАФ второго поколения.

Сегодня рассмотрим конструкцию и замену рулевой рейки RAV4, которая выпускалась с 2007 года. В данном блоке предусмотрена установка гидравлического усилителя руля.

Что входит в комплектацию рулевой рейки

Узел не имеет индивидуальных слабых позиций. Необходимо разбираться в конструкции, знать из каких элементов состоит рассматриваемый нами узел:

1. Корпус изготавливается из алюминия. Внутри расположены подвижные механизмы.
2. За работу (ход) вала в нужную сторону отвечает приводная шестерня и зубчатая планка.
3. За бесшумную работу шестерни отвечают подшипники.
4. Пружины предотвращают появление зазоров и люфта между шестерней и планкой.
5. Работа механизма (рейки) в необходимом диапазоне, прерогатива ограничителей.

RAV4 3 поколение. Замена рулевой рейки самостоятельно

Признаки неисправности

Производитель заявляет возможность эксплуатации рассматриваемого нами узла с пробегом 100 тыс. км. Это при соблюдении правил технического обслуживания и должной эксплуатации. Возможна замена на более раннем этапе, что связано:

1. С заводским браком.
2. С неправильной эксплуатацией транспортного средства.
3. С состоянием дорожного полотна.

Несвоевременный ремонт может привести к замене, а это дополнительные расходы. Симптомы технической болезни следующие:

1. Течь жидкости гидравлического усилителя. Вышли из строя уплотнительные кольца. Необходимо обращать внимание на количество жидкости в бачке. Периодически осматривать транспорт на стоянке.
2. Езда по неровной дороге, может сигнализировать о неисправности. В этом случае слышен стук из-под капота, ощущается вибрация руля.
3. Если машина плавает на ровной трассе, есть люфт.
4. Совершая манёвр, руль не возвращается в исходное положение. Могут возникнуть трудности: требуется физическое усилие для возврата руля в исходно положение.

Для снятия и установки нового элемента рекомендуется пользоваться оригинальными запчастями.

Год выпуска транспортного средства	№ по каталогу
2006-2012	45510-42080
2013-2015	45510-42160

Можно пользоваться продукцией ATG,Lizarte,General Ricambi.

RAV4 3 поколение. Замена рулевой рейки самостоятельно — тески

Когда нужно менять вышедший из строя блок

Замена рулевой рейки RAV4 третьего поколения проводиться:

1. Если элемент нельзя восстановить (реставрировать).
2. При появлении трещин и глубоких сколов на корпусе исследуемого нами узла.

Элемент, о котором идёт речь, влияет на безопасность. Поэтому, технические работы, должны проводить специалисты сервисного центра. У слесарей есть необходимое оборудование и специальный инструмент для проведения диагностики.

RAV4 3 поколение. Замена рулевой рейки самостоятельно — замена

Снятие рулевой рейки

Алгоритм замены рулевой рейки RAV4 третьего поколения заключается в следующем:

1. Освобождается место в подкапотном пространстве: демонтируется MAF.
2. Далее, снимается очиститель воздуха.
3. Отсоединяется воздушный фильтр.
4. Демонтируются шланги.
5. В салоне, нужно открутить крестовину кардана руля.
6. Затем, снять пыльник рулевого вала.
7. Потом отсоединить второй кардан рулевого вала.
8. После этого, откроется свободный доступ к регулятору с трубками, который подлежит демонтажу.
9. Меняется рулеваярейкаRAV4.

RAV4 3 поколение. Замена рулевой рейки самостоятельно — крепление

Ориентировочно процесс занимает двое суток. Следует учитывать время доставки нового элемента. А приобрести ремонтный фонд для оперативной замены, можно в специализированных или больших СТО.

В связи с определённой сложностью и учитывая последствия неправильного демонтажа, рекомендуется переложить ответственность на профессионалов сервисного центра.

RAV4 3 поколение. Замена рулевой рейки самостоятельно. Заключение

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Источник статьи: http://toyotarav4.ru/%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D1%80%D1%83%D0%BB%D0%B5%D0%B2%D0%BE%D0%B9-%D1%80%D0%B5%D0%B9%D0%BA%D0%B8-rav4-3-%D0%BF%D0%BE%D0%BA%D0%BE%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5/

Ремонтируем рулевую рейку Рав 4 3 поколения

Рулевая рейка Рав 4 3 поколения при разумной эксплуатации автомобиля редко выходит из строя раньше 100 тысяч км пробега. Если при движении по неровной дороге чувствуется значительная вибрация в рулевом колесе, оно с трудом возвращается (или не возвращается вовсе) в нулевое положение после поворота, то узел нуждается в ремонте. Для этого производится снятие рулевой рейки и замена дефектных деталей.

Снятие рулевой рейки Рав 4 (2005 – 2012)

Рулевую рейку на Рав 4 2006 г.в. несложно демонтировать самостоятельно. Для работы понадобятся ключи на 24, 17 и 10, а также баллоник для демонтажа передних колес кроссовера. Порядок действий такой:

1. Рав 4 загоняется на смотровую яму, болты передних колес ослабляются балонным ключом. Авто поднимается домкратом, колеса снимаются, а передняя часть устанавливается на опоры.
2. Рулевое колесо выставляется на прямой курс, с аккумулятора снимаются клеммы.
3. Подножный коврик оттягивается назад, освобождаются фиксаторы, удерживающие накладку кожуха на отверстии для рулевой колонки. Сама накладка убирается.
4. Руль вращается до момента появления болта клеммового соединения. Наносятся метки для корректной сборки. Крепеж выкручивается, промежуточный вал отсоединяется от рулевого механизма и вынимается в салон.
5. Вместо снятия подрамника целесообразнее убрать заднюю опору ДВС.
6. Снимается пыльник, а рулевая рейка в комплекте с наконечниками сдвигается в левую сторону. Чтобы снять узел, нужно монтировкой слегка приподнять картера мотора (с упором в подрамник).

Разбираем рулевой механизм Rav 4 2007

Разбор механизма на Рав 4 2007 и 2008 годов выпуска аналогичен разбору этого узла на авто предыдущих годов, поскольку речь идет о кроссоверах одного поколения. На снятой рулевой рейке разбирается узел, отвечающий за регулировку поджимной втулки. Для этого нужно:

1. Скрутить контргайку, открутить регулировочную пробку и попробовать вытянуть втулку. Если она не поддастся, то переходить к следующему пункту.
2. Открутить гайку «червяка» (т.е. рулевого вала) при помощи специального ключа (продается как ключ для разборки произведенных у нас в стране амортизаторов). Предварительно гайка рулевого вала высверливается с небольшим заходом сверла на корпус (глубина отверстия составляет пару миллиметров).
3. Удерживая вал, выбить его несильными ударами по корпусу рейки.
4. Поджимная втулка удерживается за счет уплотнительной резинки, поэтому необходимо слегка подбить ее воротком, а затем вытянуть из посадочного гнезда.

Ремонт рулевой рейки Рав 4 предполагает извлечение еще одной втулки и игольчатого подшипника.

Извлекаем втулку и игольчатый подшипник

На фото представлена рулевая рейка Рав 4 в разобранном виде. Требующие замены элементы достаются в таком порядке:

1. Тремя иглами отгибаются усы и втулка выталкивается наружу внутренним (горизонтальным) валом. Удобнее работать, когда разбираемый узел зажат в тиски.
2. После извлечения вала в колодце можно увидеть игольчатый подшипник, который нужно достать. В ряде случаев ремонт реечного механизма становится необходим как раз по причине стука этой детали.
3. Извлечение детали предполагает высверливание отверстия. При этом нужно попасть в обойму подшипника. Затем он просто выбивается из корпуса рейки.

На автомобиле Рав 4 30 в кузове 2009 года (дорестайлинговая версия) извлечение игольчатого подшипника производится именно таким способом. Просверленное отверстие впоследствии заделывается.

Собираем рейку Рав 4 2010

Старый металлический подшипник во время сборки меняется на новый пластмассовый заменитель. Его нужно запрессовать в корпус. Далее на рулевой вал наносится смазка, деталь вставляется на место. Вращение вала рукой должно осуществляться без значительных усилий. Покачиванием проверяется люфт. Если он есть, необходимо закрутить гайку. Если и это не помогло, то нужно проверить верхний радиальный подшипник шарикового типа. Особенность этого элемента рейки на Rav 4 заключается в том, что он не должен люфтить в принципе. Новая запчасть подбирается с учетом этого фактора. При установке горизонтального вала вертикальный должен быть вынут.

Подробно о втулках рулевой рейки Рав 4 30

При использовании втулок с заводскими пропилами один из них необходимо дорезать полностью. Ниже идет описание обработки втулки старого образца (т.е. без пропилов):

1. На стороне, где нет высокого бурта, снимается фаска (берется максимальная ширина). Сам бурт стачивается в четырех местах так, чтобы получились усы. За счет них деталь легче войдет в корпус рулевой рейки.
2. Пилим обработанную втулку так, чтобы получилось четыре пропила шириной по 3 мм каждый. Один доводится до конца.
3. Излишки пластика тщательно убираются, поскольку тепловой зазор детали минимален.

Надеваются две резиновые прокладки в виде кольца. Количество можно увеличить, если вал подвергался шлифовке (для удаления следов коррозии).

Для сохранения целостности колец, на них сверху надевается свернутая трубочкой 5-сантиметровая полоска, вырезанная из пластиковой бутылки.

Самодельная конструкция просовывается в посадочное отверстие, предварительно смазанное. Сама втулка также смазывается. После монтажа полоску нужно вытянуть, придерживая при этом втулку.

Ремонт рулевой рейки на Рав 4 2011 (версия после рестайлинга) аналогичен, поскольку серьезных конструктивных изменений в этот узел производитель не вносил.

Вставляем горизонтальный вал

Шлифование вала производят при наличии коррозии или царапин. Для обработки используют наждачку с мелкой зернистостью (400). Очищенный и обработанный смазкой вал вставляется внутрь рейки, причем нужно контролировать положение втулки, чтобы она не вылезла из гнезда. Вал должен сдвигаться усилием вытянутой руки, в противном случае необходимо повысить плотность посадки еще одной резиновой прокладкой в виде кольца.

Устанавливаем новую поджимную втулку рейки Rav 4 30

Поджимная втулка Рав 4 меняется на пластиковую, несмотря на кажущуюся ненадежность детали. Кроме того, пластик обязательно распиливаем посередине так, чтобы полученные концы сжимались усилием пальцев. Оба уголка дополнительно стачиваются на 2 мм. Деталь смазывается и ставится на место. Пружинные шайбы складываются вместе и отправляются внутрь посадочного гнезда (конусом внутрь). Производится закручивание гайки с одновременным покачиванием вала. Исчезнувший зазор – верный сигнал, что пора заканчивать процесс фиксации (нужно лишь докрутить гайку на 1/6 полного оборота). В конце затягивается и контргайка.

В качестве проверки производится сильное потягивание горизонтального вала в четырех направлениях. Отсутствие люфта свидетельствует о правильно выполненном ремонте рулевой рейки. После притирки и оседания поджимной втулки на автомобиле Рав 4 2012 (последний год для третьего поколения) потребуется подтяжка. Если все сделано правильно, рулевое колесо будет возвращаться на изначальную позицию (прямое движение), а стук перестанет донимать водителя.

Завершение ремонта

Финальный штрих ремонтных работ с рулевой рейкой на Рав 4 30 (третье поколение авто) – обезжиривание высверленного отверстия и замазывание его герметиком. Снятие узла, отвечающего за передачу усилия с руля на поворотные тяги, не представляет особых сложностей. Ремонт можно произвести самостоятельно, если заранее приобрести необходимые для этого детали.
