Замена рулевого наконечника шкода фабия

Skoda Fabia 1.4 Anthracite › Logbook › Замена рулевых тяг с наконечниками, опор амортизаторов и стоек стабилизатора

Давно уже заметил, что при езде по мелким кочкам, в передней подвеске что-то стучит. Плюс при проезде лежачих полицейских слышен резиновый скрип. В общем заехал на диагностику ходовой. Посмотрели, сказали рулевые тяги на замену, и скорее всего опора амортизатора износилась. Мастер посчитал примерную стоимость работы без запчастей — около 3-3.5 тысяч рублей одна сторона. «Дорого» — подумали мы и решили делать сами.

Заказано на emex:
1. TRW JRA 588, TRW JRA 589 — два комплекта рулевых тяг (тяга, наконечник, гайка, пыльник, резинка, два хомута и герметик) — 1881 рубль каждый.
2. Lemforder 21793 02 — опора амортизатора (2x) — 453 рубля каждая.
3. Lemforder 17636 02 — опорный подшипник (2x) (в итоге выяснилось, что надо было заказывать оригинальный с бортиком, благо родные были целые в хорошем состоянии) — 263 рубля каждый.
4. JP Group 114 260 0500 — резиновый отбойник амортизатора (2x) (на всякий случай, раз уж разбирать амортизаторы) — 108 рублей каждый.
5. autoSFEC SS019518 — стойки стабилизатора (2x) — 218 рублей каждая.

Спасибо 19jester86 за проделанную работу и любезно предоставленный гараж с ямой 🙂
В общем выбрали мы день и принялись за работу. Открутилось все не сказать чтобы легко, но и срезать ничего не пришлось, разве что подпилить шапку одного болта, державшего защиту двигателя.

Рулевые тяги и наконечники

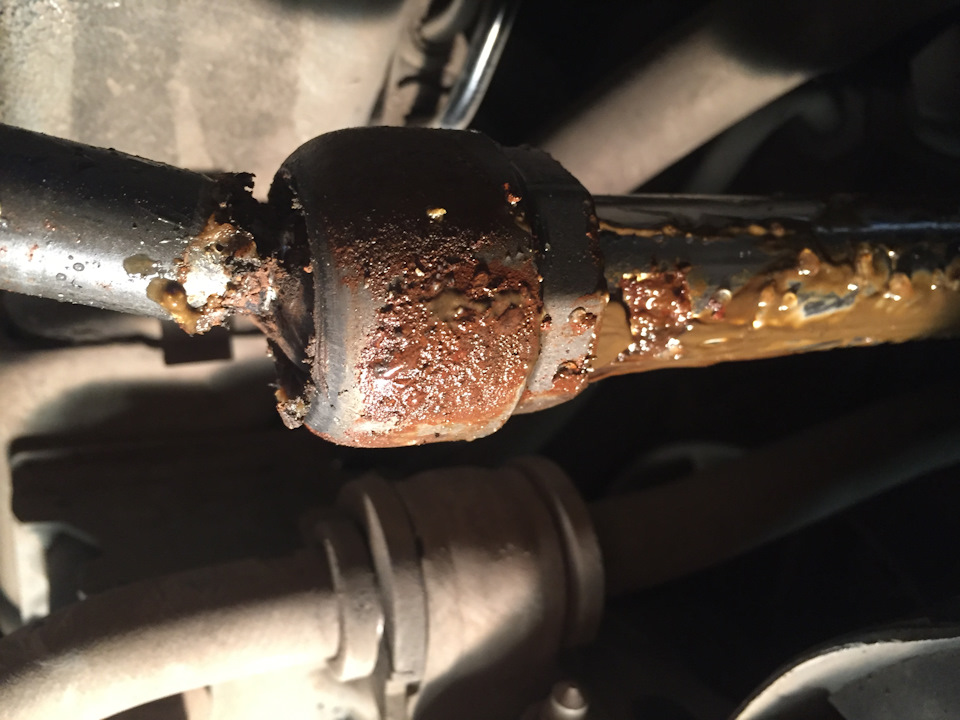

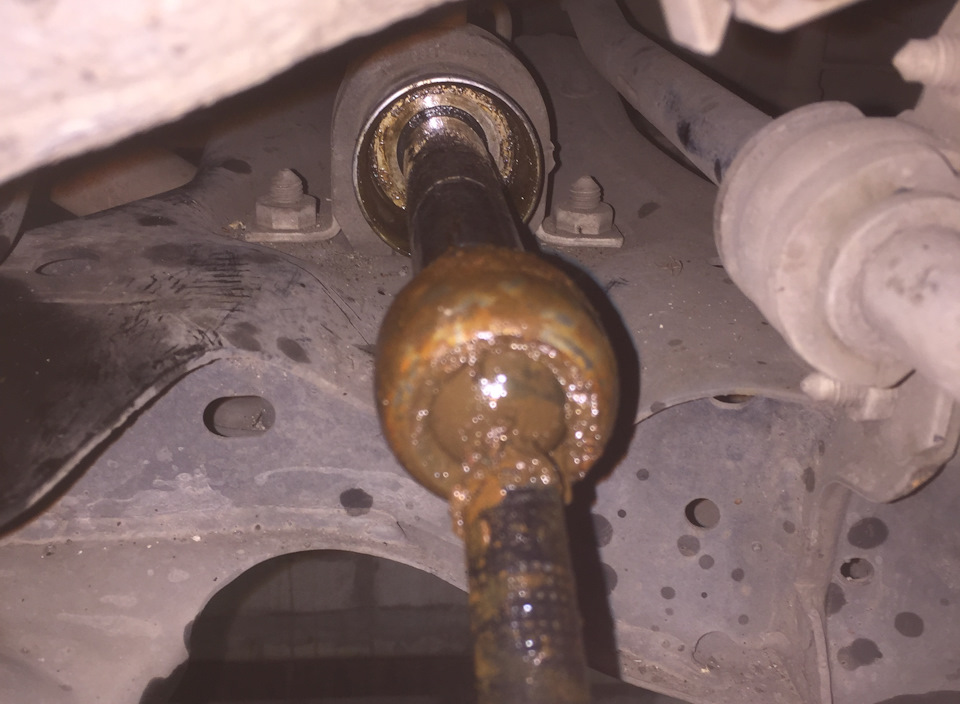

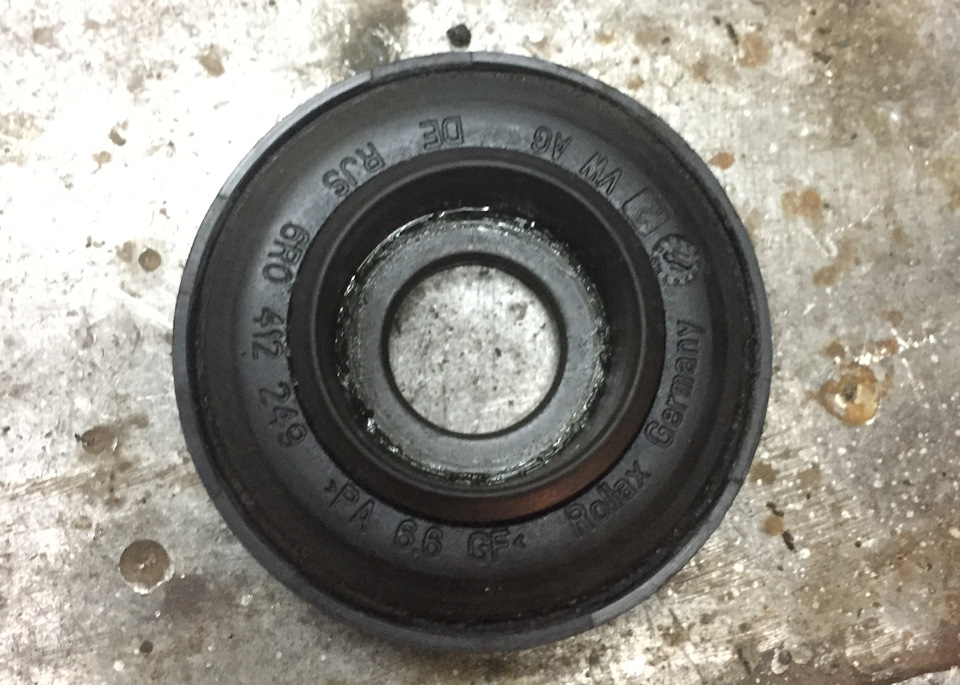

Сняли мы пыльники с рулевых тяг, а там …

Неудивительно, что они стучали. На вид пыльники целые, вопрос: откуда вода? Конденсат? Так или иначе, заменили тяги, смазав смазкой «шрус». Металлические хомуты из комплекта прицепить не получилось, так как сложно подлезть, поэтому стянули пластиковыми стяжками.

Амортизаторы
Разобрали, чтобы заменить опоры, подшипники и отбойник. А амортизаторы-то не работают 🙁 Вдавливаешь внутрь, а он не выходит обратно. На внутренней стороне пыльника масло. За неимением новых амортизаторов решили оставить эти до весны, хоть и не работают, но ход тугой, машина на пружинах не скачет. Опору заменили (новая опора чуть выше, старая то ли просевшая, то ли сама по себе короткая). Опорный подшипник оставили родной, так как у заказанного нет бортика.

Стойки стабилизатора
Частенько вижу, что многие меняют их, причем надолго их не хватает, поэтому раз уж лезть туда, то заказал и их. Почему autoSFEC? Потому что они дешевле лемфордера почти в три раза. Решили попробовать, а весной посмотреть, что с ними станет 🙂 Но на вид сделаны качественно. Впрочем, и родные стойки на вид оказались в нормальном состоянии, отложил их на всякий случай.

Итог
ушло около 7-8 часов неспешной работы с перерывами. Сразу же съездил на развал-схождение. Стук пропал, но резиновый скрип остался, особенно чувствуется, когда на улице минус. Скорее всего скрипит опора амортизатора, возможно из-за того, что амортизатор не работает как надо. Сегодня после мойки (машина стояла около часа в относительном тепле) скрипа не было. Читал, что кто-то смазывает графитовой смазкой опору, чтобы не скрипела. У кого-нибудь есть мысли по этому поводу?

В целом результатом остался доволен. Надеюсь, что новые тяги прослужат долго 🙂

Источник статьи: http://www.drive2.com/l/457155495426261714/

Школа авторемонта – Ремонт автомобиля своими руками

Фотоотчёт по замене и ПРАВИЛЬНОЙ установке рулевых наконечников на автомобиле Skoda Fabia

Вот я не понимаю, как такое может быть: один, при установке рулевых наконечников путает их местами, второй, быстро делает схождение, а третий, после этого ездит и тупо не обращает внимание на тошнотворный скрежет при полном вывороте рулевого колеса в левую или правую сторону. Как так-то? А? Непонятно. Но, факт есть факт. При всей простоте замены рулевых наконечников на Шкоде Фабии, накосячить всё равно можно. На фотографиях 1 и 2 Вы сможете лицезреть результат бездумной работы. Почему бездумной? Ну, а как ещё назвать подобную деятельность? Если человек просто снимает и ставит деталь, и не обращает внимание на тот факт, что рулевые наконечники изогнутой формы, каждый при этом промаркирован. То как его работу ещё назвать?

Ну ладно, проехали. Главное, что всё закончилось хорошо. Не считая поцарапанных дисков и потраченных нервов. И, чтобы в будущем, ни у кого таких оплошностей не было, приглашаю Вас к прочтению статьи-фотоотчёта по замене и ПРАВИЛЬНОЙ установке рулевых наконечников на автомобиле Skoda Fabia (Шкода Фабия).

Дальше, всё как всегда 😉

Запчасти. Пусть в моём случае речь идёт только о правильной установке или просто о перестановке местами неправильно установленных рулевых наконечников (наконечников рулевых тяг), каталожные номера новых деталей я укажу обязательно. И так, каталожные номера левого рулевого наконечника для Шкоды Фабии: оригинал – 6R0423811, аналоги – Febi 19812, Lemforder 26669 01, Ruville 917808. Каталожные номера правого рулевого наконечника для Шкоды Фабии: оригинал – 6Q0423812, аналоги – Febi 19814, Lemforder 26669 02, Ruville 917809.

Перечень инструмента, который будет необходим для замены рулевого наконечника (наконечника рулевой тяги) на автомобиле Skoda Fabia (Шкода Фабия): рожковый ключ на 21, накидные ключи на 18 и 19, шестигранник на 6, молоток или наставка из мягкого металла (если есть в арсенале съёмник шаровых опор и рулевых наконечников, то это замечательно), щётка по металлу и ВД-40.

Так как при перестановке наконечников порядок работы такой же, как и при их замене, то дальнейший текст будет располагаться под заголовком: Фотоотчёт по замене и ПРАВИЛЬНОЙ установке рулевых наконечников на автомобиле Skoda Fabia (Шкода Фабия):

Устанавливаем машину на ровную площадку. Ставим на скорость и ручник. Нелишним будет также установить под задние колёса башмаки.

Отпускаем колесные болты. Поднимаем автомобиль домкратом. Окончательно откручиваем колесные болты и снимаем колесо. Для страховки, если нет кирпичей, деревянных брусков (подходящего размера) или специальных подставок, снятое колесо засовываем под кузов автомобиля.

Щёткой по металлу очищаем резьбовые соединения рулевого наконечника и тяги. Проливаем ВД-40 (фото 3)

Рожковым ключом на 21 отпускаем затяжку контргайки (фото 4)

После чего, откручиваем гайку шарового пальца рулевого наконечника (фото 5)

Если имеется съёмник, то с его помощью распрессовываем палец рулевого наконечника. Если нет, то тогда молотком наносим несколько ударов по рычагу поворотного кулака (фото 6).

Можно сказать, что с самым сложным закончили. Скручиваем с тяги наконечник (фото 7). При этом не забываем считать витки.

Перед установкой новых наконечников рулевых тяг обращаем внимание на маркировку (буквы), которые находятся на их корпусе (фото 8). Рулевой наконечник с буквой D – ставится на левую сторону, с буквой С – на правую.

Накручиваем наконечник на тягу. Закручиваем гайку шарового пальца. При этом палец от прокручивания придерживаем шестигранником на 6 (фото 9)

После чего, затягиваем контргайку рулевой тяги (фото 10).

Всё! Дело сделано! Замена или перестановка (у кого как) рулевого наконечника закончена.

После любых работ с рулевыми наконечниками или тягами в обязательном порядке следует проверить развал-схождение.
