Замок зажигания опель вектра б
Автомобили немецкого производства и, в частности, опель вектра б всегда славились своей надежностью. Однако и эти машины не застрахованы от неисправностей элементов, находящихся в постоянной работе. В полной мере это касается и замка зажигания, неисправности которого проявляются в плохом проворачивании ключа, а также в отсутствии ожидаемого включения различных режимов и систем. Впрочем, никто не застрахован и от повреждений, нанесенных угонщиком либо от ситуации, связанной с поломкой ключа.
При возникновении проблем с замком зажигания опель вектра б, конечно же, ничто не мешает вам обратиться в соответствующий сервис, хотя можно попробовать справится с неисправностью самостоятельно и, тем самым, добиться значительной экономии и приобрести неоценимый опыт.
Для того чтобы демонтировать замок зажигания понадобиться не так уж много инструмента и, прежде всего, отвертка под крест молоток и кернер.
Снятие замка выполняется в следующей последовательности:

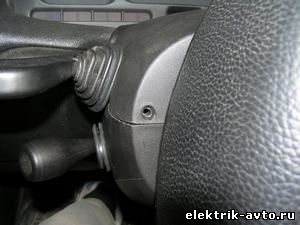

— На первоначальном этапе разборки необходимо демонтировать нижнюю часть защитного кожуха рулевой колонки, для чего крестовой отверткой выкручиваются три винта упрятанных снизу в углублениях;
— Для разъединения верхней и нижней частей кожуха следует вывернуть два самореза, расположенных слева и справа от руля.
Для того, чтобы получить нормальный доступ к саморезам придется поработать рулем. Маскировочные фальшь-заглушки, без особого труда, снимаются ножом или тонкой отверткой;
— Далее освобождаются от креплений механизмы дворников и поворотников (Они удерживаются пластмассовыми зажимами снизу и сверху), после чего их можно сдвинуть вправо и влево, обеспечив, тем самым, доступ к болтам крепления самого замка зажигания;
— Болты традиционно имеют срезаемую головку и для их выкручивания удобнее всего воспользоваться молотком и керном – с помощью этого инструмента болты выкручиваются очень легко;
— После того как замок освобожден и его удерживают только провода, отсоединяем контактную группу, удерживаемую тремя защелками. Со стороны водителя и сверху защелки хорошо видны, а вот с третьей защелкой придется помучиться;
— Существует и другой вариант разъединения контактной группы – для этого нужно отвинтить винт, удерживающий ее посадочное гнездо.

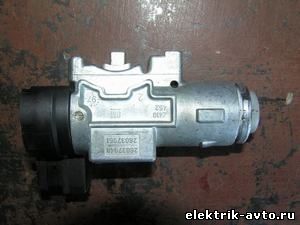

После того как замок снят, можно заняться его осмотром, профилактикой, а по возможности, и ремонтом:

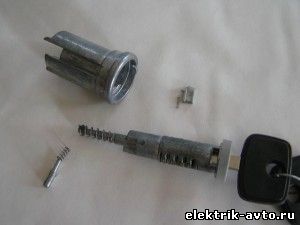

— Для того, чтобы снять обойму личинки нам понадобиться тонкая спица или стальная проволока диаметром около 2 мм, которой нужно придать форму буквы Г с верхней перекладиной длиною в 2 см. Изготовленное приспособление необходимо вставить в стопорное отверстие, а ключ установить в положение II;
— Слегка проворачивая личинку вместе с ключом, вытаскиваем ее из обоймы, при этом стараемся не потерять стопоры вместе с пружинами;
— Вытаскиваем ключ и освобождаем ламели, записывая местонахождение каждой из них, делается это для того, чтобы после сборки схема размещения ламелей осталась прежней.
В большинстве случаев проблемы, возникшие с замком зажигания, объясняются наличием грязи, деформацией отдельных ламелей или пружин. Подобные неисправности легко устранить маленькими пассатижами и надфилем. Если одна из ламелей или пружина слишком сильно повреждена и восстановлению не подлежит — можно их удалить. В этом случае секретность замка понизится, однако свои основные функции он выполнять будет прекрасно. Если вы не уверены в конечном результате полная замена замка или только его личинки может быть выполнена усилиями автолюбителя, не владеющего специальными или особыми навыками.
Сборка замка, его установка и подключение выполняются в обратном порядке, при этом не следует забывать нанести на основные элементы замка тонкий слой смазки.
Источник статьи: http://www.elektrik-avto.ru/publ/zazhiganie/zamok_zazhiganija_opel_vektra_b/5-1-0-629
Электрические схемы
Замечание: Ввиду многообразия вариантов комплектации рассматриваемых автомобилей ниже приводятся лишь некоторые наиболее типичные схемы электрооборудования. За более подробной информацией обращайтесь на СТО компании Opel.
О БОЗНАЧЕНИЯ, ИСПОЛЬЗУЮЩИЕСЯ НА СХЕМАХ ЭЛЕКТРООБОРУДОВАНИЯ.
Наиболее важные клеммы
Клемма 15 (Положение «ON» замка зажигания)
Получает питание через замок зажигания. Провода подают питание только при включенном зажигании и в большинстве случаев имеют зеленый цвет или черный с полосой другого цвета.
Клемма 30 («+» батареи) К этой клемме подается питание аккумуляторной батареи; имеет в большинстве случаев красный цвет или красный с полосой другого цвета. Клемма 31 («-» батареи) Ведет к массе. Провода, как правило, коричневого цвета.
Обозначение проводов на схемах имеет вид типа BKWH 0.5
Цифры (0.5) означают поперечное сечение провода (мм 2 ). Буквенная часть обозначает основной цвет провода — первые две буквы, и цвет полос (при наличии) провода — две вторые буквы:
ВК — Черный
BR — Коричневый
BU — Голубой
GN — Зеленый
GY — Серый
OG — Оранжевый
РК — Розовый
RD — Красный
VT — Фиолетовый
WH — Белый
YE — Желтый
ПЕРЕЧЕНЬ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ
Замечание: Обозначения предохранителей и реле, приведенные в Спецификациях , ниже не повторяются.
15, 30, 31 Номера соответствующих клемм
5 А, 7.5 А . 80А Номинальная сила тока соответствующих элементов электрической цепи
ABS Антиблокировочная система
АС Кондиционер воздуха
ASP Наружное зеркало заднего вида
AT Автоматическая трансмиссия
AZV Тягово-сцепное устройство
BRAKE Выключатель стоп-сигналов
ВСМ Блок управления электрооборудованием салона
CDL Единый замок
CDL NB/НБ Единый замок (Универсал/Хэтчбэк)
CIM Встроенный электронный модуль рулевой колонки
CLS Выключатель сцепления
CVT Коробка передач
CVTronic
DL Система двойной блокировки
DWA Устройство противоугонной сигнализации
ЕС Система охлаждения двигателя
ЕС — DUAL/SINGLE Сдвоенный/одиночный вентилятор системы охлаждения
FD Сдвоенный вентилятор
FS Одиночный вентилятор
FE3, FE4 . FE33 Предохранитель, размещенный в монтажном блоке в двигательном отсеке, с соответствующим номером
FI2, FI6 . FI25 Предохранитель, размещенный в монтажном блоке на панели приборов, с соответствующим номером
FR1, FR4 . FR37 Предохранитель, размещенный в монтажном блоке в багажном отделении, с соответствующим номером
FFD Двухрожковый клаксон
FHF Передний стеклоподъемник
FL-NXNL Фары (кроме ксеноновых)
FOG-F Противотуманные фары
HOR Рожок звукового сигнала
HSCAN-H Высокоскоростная шина CAN High (1)
HSCAN-L Высокоскоростная шина CAN Low (0)
INS Комбинация приборов
IRL Освещение салона
KSP Топливный насос
KZL-NB Подсветка номерного знака (Седан/Хэтчбэк)
KZL-SIG Подсветка номерного знака (Signum)
LHD Левостороннее рулевое управление
LIG-RHB/NB Заднее освещение (Универсал/Хэтчбэк)
LIG-R-SIG Заднее освещение (Signum)
LSW Выключатель освещения
MEM Модуль памяти положений передних сидений и зеркал заднего вида
MIR-L/R Наружное зеркало заднего вида (левое/правое)
МК Система охлаждения двигателя
МКМ Модуль системы охлаждения двигателей Y20DTH/Y22DTR
PU Топливный насос
RC Дистанционное управление
RHD Правостороннее рулевое управление
PTG Электропривод двери задка
SBUL Выключатель фонарей заднего хода
SLS Выключатель стоп-сигналов
SL-MHB/NB Стоп-сигнал верхнего уровня (Универсал/ Хэтчбэк)
SL-M-SIG Стоп-сигнал верхнего уровня (Signum)
STA Система Start & Laden
SUN_SCR Солнцезащитная шторка
SW-HEAD Сборка переключателей наружного освещения
TL Указатели поворота
XNL Ксеноновые фары
WA Стеклоочистители (передние/задний — общее обозначение)
WI-F Передние стеклоочистители
Wl-В Задний стеклоочиститель
ZV Единый замок
Z16XE, Z18XE, Z32SE и т.д. обозначение соответствующего двигателя Элементы электрических цепей
А1_Х97 Блок управления электрооборудованием задка
А1_Х125 Электронный модуль подкапотного монтажного блока предохранителей
А2_Х97 Блок управления электрооборудованием прицепа
А14А Сборка воздухораспределителя системы HVAC
А15 Блок управления электрооборудованием салона
A28D Блок переключателей водительской двери
А28Р Блок переключателей передней пассажирской двери
А40 Модуль зажигания
А49 Сборка модуля управления и электромотора вентилятора системы охлаждения двигателя
А84 Модуль управления двигателем
А84В Модуль управления двигателем
А105 Встроенный электронный модуль рулевой колонки
А111 Регулятор положения дроссельной заслонки
В1_М8 Датчик уровня топлива в баке
B9(L/R) Рожок звукового сигнала (Левый/Правый)
В28 Датчик распределительных валов
ВЗО Импульсный датчик коленчатого вала
В39 Датчик температуры охлаждающей жидкости
В57 Посткаталитический лямбда-зонд
В65 Датчик угла зажигания
В69 Датчик массового расхода воздуха (MAF)
В166 Подогреваемый докаталитический лямбда-зонд
В172 Предупредительный сигнал тягово-сцепного устройства
Е1_Е121 (L/R) Ближний свет (левая/правая фара)
Е2_Е121 (L/R) Дальний свет (левая/правая фара)
ЕЗ_Е121 (L/R) Указатель поворота свет (левая/правая фара)
E4_E121(L/R) Габаритный (парковочный) огонь (левый/правый)
E69(L/R) Противотуманная фара (левая/правая)
Е79 Стоп-сигнал верхнего уровня
E98(L/R) Лампа подсветки номерного знака (левая/правая)
E106(L/R) Сборка заднего комбинированного фонаря (левая/правая)
E106(L/R).1 Задний габарит (левый/правый)
E106(L/R).2 Стоп-сигнал (левый/правый
E106(L/R).3 Фонарь заднего хода (левый/правый)
E106(L/R).4 Указатель поворотов (левый/правый)
E106(L/R).5 Задний туманный фонарь (левый/правый)
E121(L/R) Сборка блок-фары (левая/правая)
К26 Реле модуля управления двигателем
К35 Реле топливного насоса
К2_Х125 Реле модуля управления двигателем
К4_Х125 Реле звукового сигнала
К9_Х125 Реле насоса омывателей
L2A Инжектор первого цилиндра
L2B Инжектор второго цилиндра
L2C Инжектор третьего цилиндра
L2D Инжектор четвертого цилиндра
М1_М8 Топливный насос
М1_А14А Электромотор привода заслонки смешивания воздуха
М1_А49 Электромотор вентилятора системы охлаждения двигателя
М1_Е121 (L/R) Регулятор направления оптических осей фар
M1_Y29 Электромотор единого замка крышки багажного отделения/двери задка
М2_А14А Электромотор привода воздухораспределительной заслонки
М2_А49 Электромотор вентилятора системы охлаждения двигателя
МЗ_А14А Электромотор заслонки системы циркуляции воздуха
М4 А14А Электромотор заслонки воздухораспределительной заслонки
М8 Топливный бак
M10D Электромотор стеклоподъемника водительской двери
М10Р Электромотор стеклоподъемника передней пассажирской двери
М11D Сборка левого наружного зеркала заднего вида
M11D.1 Электромотор регулировки положения левого наружного зеркала
M11D.2 Электромотор складывания левого наружного зеркала и перевода его в рабочее положение
M11D.3 Обогрев левого наружного зеркала
M11D.4 Модуль памяти положений левого наружного зеркала
М11Р Сборка правого наружного зеркала заднего вида
М11 Р. 1 Электромотор регулировки положения правого наружного зеркала
М11Р.2 Электромотор складывания правого наружного зеркала и перевода его в рабочее положение
М11Р.З Обогрев правого наружного зеркала
М12 Электромотор стеклоочистителя заднего стекла
M14(L/R) Электромотор стеклоподъемника задней двери (Левой/Правой)
М17 Электромотор стеклоочистителей ветрового стекла
R1_A14A Резистивная сборка электромотора вентилятора системы HVAC
S1_Y29 Выключатель единого замка крышки багажного отделения/двери задка
S5 Выключатель звукового сигнала
S32 Выключатель фонарей заднего хода
S87 Датчик-выключатель давления двигательного масла
S112Р Сборка переключателей стеклоподъемника пассажирской двери
S112P.1 Выключатель замка крышки багажного отделения/двери задка
S112P.2 Переключатель стеклоподъемника
S112Р.З Выключатель единого замка
S112P.4 Подсветка сборки переключателей
S115D Сборка переключателей водительской двери
S115D.1 Выключатель единого замка
S115D.2 Переключатель выбора зеркал
S115D.3 Переключатель выбора стеклоподъемников
S115D.4 Переключатель наружного зеркала заднего вида
S115D.5 Переключатель правого стеклоподъемника
S115D.6 Переключатель левого стеклоподъемника
S115D.7 Подсветка главной панели переключателей водительской двери
S115D.8 Подсветка выключателя блокировки активации электропривода стеклоподъемников задних дверей
S115D.9 Выключатель блокировки активации электропривода стеклоподъемников задних дверей
S115D.10 Выключатель замка крышки багажного отделения/двери задка
S121 Сборка выключателей наружного освещения
5121.1 Поворотный переключатель режимов функционирования наружного освещения
5121.2 Регулятор яркости подсветки панели приборов (потенциометр)
5121.3 Регулятор направления оптических осей фар
5121.5 Выключатель противотуманных фар
5121.6 Выключатель задних туманных фонарей
S195 Выключатель отпирания крышки багажного отделения/двери задка
S216 Двойной выключатель стоп-сигналов
S221(L/R) Переключатель стеклоподъемника задней двери (Левой/Правой)
S259 Переключатель солнцезащитной шторки
S267 Датчик-выключатель тягово-сцепного устройства
Y10 Электромотор (единого) замка крышки лючка топливного бака
Y13D Сборка единого замка водительской двери
Y13D. 1 Электромотор единого замка водительской двери
Y13D.2 Контактный выключатель единого замка водительской двери
Y13P Сборка единого замка передней пассажирской двери
Y13P.1 Электромотор единого замка передней пассажирской двери
У13Р.2 Контактный выключатель единого замка передней пассажирской двери
Y29 Сборка замка двери задка/крышки багажного отделения
Y35(L/R) Сборка единого замка задней (Левой/Правой) двери
Y35(L/R).1 Электромотор единого замка задней (Левой/ Правой) двери
Y35(L/R).2 Контактный выключатель единого замка задней (Левой/Правой) двери
Y57 Электромагнитный клапан системы вентиляции топливного бака
Y105 Насос омывателей ветрового и заднего стекол
Y123 Электромагнитный клапан системы вентиляции топливного бака
Y124 Электромотор солнце защитной шторки Штекерные разъемы
XI Кузов — Панель приборов
Х2.1 Панель приборов — Кузов
Х4 Положительная клемма батареи — Кузов
Х10 Кузов — Топливный бак
XII Кузов — Левая передняя дверь
Х12 Кузов — Правая передняя дверь
Х13 Кузов — Левая задняя дверь
Х14 Кузов — Правая задняя дверь
Х20 Кузов (передок) — Перборка двигательного отсека
Х21 Кузов (задок) — Преборка задка
Х24 Расширенный кабельный канал двери задка — Дверь задка
Х24-1 Дверь задка — Дверь задка
Х25 Кузов (задок) — Разъем электропроводки прицепа
Х26 Кузов — Кузов (передок)
Х38 Разъем электропроводки прицепа
Х51 Положительная клемма батареи — Двигатель
ХСЗ Двигатель — Модуль управления двигателем
ХС4 Положительная клемма батареи — Модуль управления двигателем
ХС27 Панель приборов — Блок управления HVAC
ХС28 Панель приборов — Блок управления кондиционером
ХСЗО Рулевое колесо — Встроенный электронный модуль рулевой колонки
ХС31 Панель приборов — Блок управления электрооборудованием салона
ХЕ2 Кузов (передок) — Кабельный канал двигательного отсека
ХЕЗ Положительная клемма батареи — Кабельный канал двигательного отсека
X11 Панель приборов — Электрооборудование панели приборов
XR1 Кузов — Кабельный канал задка
XR2 Кузов — Кабельный канал задка
XR4 Кузов (задок) — Кабельный канал задка
XR5 Кузов (задок) — Кабельный канал задка
XR6 Дверь задка — Кабельный канал задка
XR6-1 Расширенный кабельный канал двери задка — Кабельный канал задка
Источник статьи: http://vectra-signum.com/opel/skhemy-ehlektroprovodki.html
