Пуск двигателя с применением ЭФУ
Пуск и останов двигателя
Пуск двигателя без применения ЭФУ
Останов двигателя
Пуск двигателя КАМАЗ с автоматическим управлением ЭФУ
КАМАЗ внедряет пуск двигателя кнопкой
«КАМАЗ» внедряет спутниковый мониторинг
Система облегчения пуска холодного двигателя с ЭФУ

Пуск двигателя с применением ЭФУ

При наружной температуре воздуха от минус 5 до минус 20° С для облегчения пуска холодного двигателя пользуйтесь электрофакельным устройством в следующем порядке:

Удалите воздух из системы питания, для чего прокачайте ручным топливоподкачивающим насосом топливную систему двигателя до открывания перепускного клапана ТНВД — топливного насоса высокого давления (при срабатывании появляется характерный звук). Для ускорения выхода воздуха из топливной системы ослабьте крепление топливопровода от выходного отверстия фильтра тонкой очистки топлива.
На автомобилях, укомплектованных двигателями 7403.10, топливоподкачивающий насос 1 установлен на ТНВД (см. рис. 10). На автомобилях, укомплектованных двигателями 740.11-240 и 740.11-300, предусмотрено два варианта установки топливоподкачивающего насоса: на топливном фильтре грубой очистки топлива (см. рис. 11) и на кронштейне, размещенном под хомутом крепления топливного бака.
Установите в нейтральное положение рычаг переключения передач и установите рукоятку останова двигателя в нижнее положение.
Нажмите педаль подачи топлива до ее среднего положения. Вытяните рукоятку управления подачей топлива до упора и зафиксируйте ее поворотом.
Включите аккумуляторные батареи. Включите приборы, повернув ключ выключателя приборов и стартера в первое фиксированное положение.
Нажмите кнопку включения ЭФУ (см. рис. 5) и так удерживайте ее.
Нажмите до упора педаль сцепления.
После загорания сигнальной лампы готовности ЭФУ (см. рис. 6) нажмите до упора педаль подачи топлива.
Не отпуская кнопку ЭФУ, включите стартер, повернув ключ во второе, нефиксированное, положение не более, чем на 15 с. Только при наличии регулярных вспышек в цилиндрах двигателя допускается непрерывная работа стартера в течение 25—30 с.

Кнопку ЭФУ удерживайте до выхода двигателя на устойчивый режим работы, но не более 60 с. Не нажимайте кнопку ЭФУ при работающем двигателе во избежание выхода из строя регулятора напряжения.

В случае неудачной попытки пуск повторите с выдержкой между включением 1—2 мин. При неудавшемся пуске после трех попыток определите причину и устраните неисправность.

Источник статьи: http://ka.maz-auto.info/working/pusk-dvigatelya-s-primeneniem-efu/

Пуск и останов двигателя

Пуск двигателя без применения ЭФУ

1. Убедиться, что рычаг управления коробкой передач находится в нейтральном положении.
2. Стояночная тормозная система должна быть включена.
3. Включить аккумуляторные батареи кратковременным нажатием кнопки дистанционного выключателя аккумуляторных батарей (не более 2 секунд).
4. Включить приборы, повернув ключ замка выключателя приборов и стартера в первое фиксированное положение. При этом на панели приборов на 2-3 секунды загорятся все контрольные лампы (контроль работоспособности).
Контрольные лампы неисправности АБС тягача , неисправности АБС прицепа/ полуприцепа при исправных системах гаснут при начале движения.
5. При необходимости (после длительной стоянки, замены фильтрующего элемента в топливном фильтре) прокачать систему питания топливом с помощью топливопрокачивающего насоса (смотреть раздел 6 «Техническое обслуживание»).
6. Нажать до упора на педаль сцепления.
7. Включить стартер, повернув ключ замка выключателя приборов и стартера во второе нефиксированное положение.
Продолжительность непрерывной работы стартера не должна превышать 15 секунд. Только при наличии регулярных вспышек в цилиндрах двигателя допускается непрерывная работа стартера до 20 секунд.
8. После начала работы двигателя:

немедленно отпустить ключ замка выключателя приборов и стартера;
убедиться в наличии давления в системе смазки;
плавно отпустить педаль сцепления.

Внимание!
Если на панели приборов загорается контрольная лампа аварийного давления масла (цвет-красный); при этом дисплей показывает:

для двигателя Cummins — 0 кгc/см 2 ;
для двигателя КАМАЗ от 39 до 78 кПа (от 0,4 до 0,8 кгс/см 2 ), то давление масла в системе смазки двигателя ниже нормы — остановить двигатель и устранить причину неисправности.

9. Довести давление в контурах тормозной системы до нормы (от 6,5 до 8,0 кгс/см 2 ), контролируя давление в I и II контурах тормозной системы по указателям, расположенным на комбинации приборов.
10. При достижении температуры охлаждающей жидкости 40 °С можно начинать работу под нагрузкой.
Выключить стояночный тормоз.
При пуске прогретого двигателя выполнять требование п. 5 настоящего раздела необязательно.

В случае неудачной попытки пуск двигателя повторить с выдержкой между включениями 1 минуту. Если после трех попыток двигатель не начнет работать, найти и устранить неисправность.
При разряде аккумуляторных батарей (после длительной стоянки автомобиля, не отключенных потребителях), возможно осуществить пуск двигателя от внешнего источника электрической энергии (см. раздел 7 «Возможные неисправности агрегатов и систем автомобиля. Самопомощь»).
Пуск двигателя с применением средств облегчения пуска описан в разделе 5 «Эксплуатация автомобиля в холодный период».

Останов двигателя

1. Остановить автомобиль.
2. Установить нейтральное положение в коробке передач.
3. Включить стояночный тормоз.
4. Перед остановом дать поработать двигателю 3-5 минут без нагрузки со средней частотой вращения коленчатого вала. Уменьшить частоту вращения коленчатого вала до минимальной, после чего повернуть ключ замка выключателя приборов и стартера в нулевое положение.
5. Выключить аккумуляторные батареи автомобиля, нажав кнопку дистанционного выключателя (не более 2 секунд).

Внимание!
Не допускать прокачку системы топливоподачи при выключенном замке выключателя приборов и стартера.
Отключение аккумуляторных батарей производить не ранее, чем через:

30-40 секунд для автомобилей с двигателями экологического класса 4 и 5;
70 секунд для автомобилей с двигателями экологического класса 6.

В отдельных комплектациях автомобилей предусмотрена блокировка дистанционного отключения аккумуляторных батарей после поворота ключа замка выключателя приборов и стартера в нулевое положение:

на 30 секунд для автомобилей с двигателями экологического класса 4 и 5;
на 4 минуты для автомобилей с двигателями экологического класса 6.

При этом проконтролировать активность блокировки можно следующим образом: при включенном габаритном освещении на панели приборов загораются контрольные лампы указателей поворота.

Особенности пуска и останова двигателя Cummins см. в Руководстве по эксплуатации двигателя Cummins.

Источник статьи: http://uzst.ru/poleznaya-informaciya/rukovodstvo-po-ekspluatacii-avtomobilej-kamaz/ekspluataciya-avtomobilya/upravlenie-avtomobilem/pusk-i-ostanov-dvigatelya

Пуск двигателя КАМАЗ с автоматическим управлением ЭФУ

В отдельных комплектациях автомобилей управление режимами работы ЭФУ осуществляет электронный блок управления двигателем (ЭБУ).

1. Убедиться, что рычаг управления коробкой передач находится в нейтральном положении.
2. Стояночная тормозная система должна быть включена.
3. Включить аккумуляторные батареи кратковременным нажатием кнопки выключателя (не более 2 секунд).
4. При необходимости прокачать систему питания топливом с помощью топливопрокачивающего насоса.
5. Включить приборы, повернув ключ замка выключателя приборов и стартера в первое фиксированное положение. При этом автоматически происходит измерение температур моторного масла, охлаждающей жидкости и воздуха во впускных коллекторах.
При температуре в одной из точек измерения ниже минус 5 °С включается предварительный разогрев свечей ЭФУ (для свечей ф. Hidria — в течение 25 секунд). Во время предварительного разогрева свечей горит, не мигая, контрольная лампа ЭФУ .
6. После предварительного разогрева свечей контрольная лампа начинает мигать – это сигнал готовности ЭФУ к пуску двигателя. Время ожидания включения стартера 15 секунд.

7. Нажать до упора на педаль сцепления.
8. Включить стартер, повернув ключ во второе, нефиксированное положение, не более чем на 15 секунд. После включения стартера контрольная лампа снова горит, не мигая.
После достижения скорости вращения коленчатого вала двигателя выше 30 мин-1, ЭБУ включает электроклапан ЭФУ для подачи топлива к свечам.

Внимание!
Если стартер не будет включен за время мигания контрольной лампы в течение 15 секунд, произойдет отключение ЭФУ.
Повторное включение ЭФУ возможно только после выключения и повторного включения замка выключателей приборов и стартера в первое фиксированное положение.

9. После начала работы двигателя немедленно отпустить ключ замка выключателя приборов и стартера. После пуска двигателя ЭФУ продолжает работать в течение 60 секунд для прогрева и начала самостоятельной и устойчивой работы двигателя. После выключения ЭФУ контрольная лампа гаснет.
10. Убедиться в наличии давления в системе смазки. После пуска дать двигателю немного поработать с минимальной частотой вращения холостого хода, пока не установится достаточное давление масла.
11. Плавно отпустить педаль сцепления.
12. Довести давление в контурах тормозной системы до нормы (от 6,5 до 8,0 кгс/см 2 ), контролируя давление в I и II контурах тормозной системы по указателям, расположенным на комбинации приборов.
13. После пуска двигателя до начала движения автомобиля необходимо:

прогреть масло в рулевой системе;
довести температуру охлаждающей жидкости до 40 °С.

14. Выключить стояночный тормоз.
В случае неудачной попытки пуск двигателя повторить с выдержкой между включениями 1 минуту. Если после трех попыток двигатель не начнет работать, найти и устранить неисправность.

Источник статьи: http://uzst.ru/poleznaya-informaciya/rukovodstvo-po-ekspluatacii-avtomobilej-kamaz/ekspluataciya-avtomobilya-v-holodnyj-period/pusk-dvigatelya-v-holodnyj-period/pusk-dvigatelya-kamaz-s-avtomaticheskim-upravleniem-efu

КАМАЗ внедряет пуск двигателя кнопкой

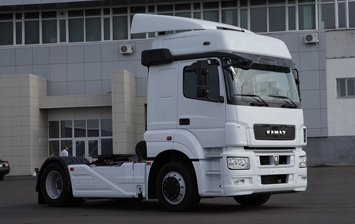

С запуском в производство нового седельного тягача КАМАЗ-54901 в учебном центре «КАМАЗа» — Региональном институте передовых технологий и бизнеса (РИПТиБ) организован обучающий курс по конструктивным особенностям машины.

Прежде всего, в новинку водителям будет система запуска двигателя от электронного ключа и кнопки «Пуск». За состоянием человека за рулем будет следить система помощи водителю. Если реакция вызовет тревогу, автомобиль сначала сбавит скорость, а потом и вовсе может остановиться, чтобы избежать транспортного происшествия.

«КАМАЗ» внедряет спутниковый мониторинг

Один из технических нюансов – новое расположение кнопки подъема кабины. Для ее извлечения нужно сначала поднять переднюю панель кабины большегруза.

Автомобиль уже поступил в распоряжение РИПТиБа. Первыми направление на обучение получили представители компаний-партнеров – заказчиков продукции. Тренеры с автомобилем уже ознакомились и подготовили специальную памятку для обучающихся, где ценная информация сочетается с фотографиями узлов седельного тягача.

Вслед за водителями изучать автомобиль приедут специалисты сервисных центров. Их ознакомят с особенностями конструкции, эксплуатации и ремонта, электронными системами управления, отдельными узлами и агрегатами, в том числе двигателем Р6. Специально для обследования всех систем управления впервые будет применен единый диагностический прибор, разработанный специалистами блока развития «КАМАЗа».

Заявки на изучение грузовика КАМАЗ-54901 поступили не только из подразделений, расположенных на челнинской площадке, но и из Нижнего Новгорода и Ставрополя. Компания готова организовать обучение с выездом к заказчикам: командированы будут и преподаватели, и автомобиль.

Источник статьи: http://dvizhok.su/komtrans/kamaz-vnedryaet-pusk-dvigatelya-knopkoj

Система облегчения пуска холодного двигателя с ЭФУ

СИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА ХОЛОДНОГО ДВИГАТЕЛЯ С ЭЛЕКТРОФАКЕЛЬНЫМ УСТРОЙСТВОМ

Электрофакельное устройство (ЭФУ) предназначено для снижения предельной температуры пуска холодного двигателя. ЭФУ рекомендуется применять в диапазоне температур окружающего воздуха от минус 5 °С до минус 22 °С. При более низких температурах окружающего воздуха следует применять предпусковой подогреватель.

Грамотная эксплуатация ЭФУ позволяет продлить срок службы моторного масла, уменьшить дымление холодного двигателя, позволяет увеличить ресурс стартера и аккумуляторных батарей за счет раннего появления вспышек топлива в цилиндрах.

Принцип действия ЭФУ основан на подогреве факелами свечей воздуха, поступающего в цилиндры двигателя. Факельные свечи 17 (рисунок 37) установлены на впускных кол лекторах так, что образующие факелы распространяются внутри впускных и, перемешиваясь с холодным воздухом, подогревают его и попадают в цилиндры двигателя.

Для устойчивой и эффективной работы ЭФУ необходима строгая дозировка топлива 6. 7 см 3 /мин, которая обеспечивается жиклером, установленным в свечу ЭФУ.

Перед пуском холодного двигателя производится прокачка топлива топливопрокачивающим насосом 30 (рисунок 37) для удаления воздуха и заполнения системы топливом. При этом создается избыточное давление 25. 45 кПа (0,25. 0,45 кгс/см) в системе питания, которое поддерживается клапаном 23.

Затем включением и удержанием кнопки ЭФУ производится разогрев нагревательных элементов свечей и термореле, которое при нагреве включает одновременно электромагнитный клапан 15 для подачи топлива к свечам ЭФУ и лампу-сигнализатор готовности устройства к пуску двигателя. Кроме того, при включении кнопки ЭФУ напряжение подается на реле, которое разрывает цепь обмотки возбуждения генератора, что необходимо для защиты свечей от напряжения 24 V, вырабатываемого генератором, когда выход двигателя на устойчивый режим сопровождается работой ЭФУ.

Сопротивление спирали термореле выбрано таким, чтобы на выводах свечей обеспечивалось напряжение 19 В (номинальное напряжение свечи).

После включения лампы-сигнализатора готовности устройства к пуску двигателя кнопка ЭФУ удерживается в положении включено, и поворотом ключа зажигания во второе нефиксированное положение включается стартер.

Одновременно шунтируется термореле, так как при проворачивании коленчатого вала двигателя стартером напряжение батарей значительно снижается.

При пуске двигателя с применением ЭФУ топливоподкачивающий насос подает топливо через фильтр тонкой очистки 16, электромагнитный клапан 15 к свечам 17.

Сопровождение работы двигателя при малой частоте вращения коленчатого вала работой системы ЭФУ способствует быстрому прогреву и выходу его на устойчивый и самостоятельный режим работы, уменьшает дымление.

Проверка работоспособности ЭФУ

Работу ЭФУ следует проверять при исправных и заряженных аккумуляторных батареях в следующем порядке:

-проверить исправность сигнализатора ЭФУ на панели приборов в кабине (нажатием кнопки контроля);

-включить ЭФУ и определить время до загорания сигнализатора. Для первого включения ЭФУ оно должно составлять при температуре воздуха выше нуля 50. 70 с, а при температуре ниже нуля — 70..110с. При повторном включении ЭФУ время загорания сигнализатора сокращается, поэтому для получения достоверного значения необходимо дать остыть термореле до температуры окружающего воздуха;

-проверить наличие пламени факела во впускных коллекторах.

Для проверки факела необходимо:

-вывернуть свечи из коллекторов, подсоединить к ним топливные трубки и электропровода;

-обеспечить надежное соединение корпусов свечей с массой и убедиться, что вывод изолирован от массы;

-включить ЭФУ и после загорания сигнализатора с помощью стартера провернуть коленчатый вал. Если не возникает пламени на свечах ЭФУ, нужно определить и устранить неисправность.

СИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА ХОЛОДНОГО ДВИГАТЕЛЯ С ЭЛЕКТРОФАКЕЛЬНЫМ УСТРОЙСТВОМ

Электрофакельное устройство (ЭФУ) предназначено для облегчения пуска холодного двигателя при температуре окружающего воздуха ниже минус 5 °С. Применение ЭФУ эффективно при температуре окружающего воздуха до минус 22 °С, при более низких температурах следует применять предпусковой подогреватель.

Принцип действия ЭФУ основан на подогреве воздуха, поступающего в цилиндры двигателя, факелами свечей. Топливо, поступающее к свече, сгорает не полностью. Несгоревшая часть его в виде паров и подогретый факелами свечей воздух поступает в цилиндры, создавая благоприятные условия для воспламенения топлива впрыскиваемого форсунками.

Перед пуском холодного двигателя производится прокачка топлива топливопрокачивающим насосом 30 (рисунок 42) для удаления воздуха и создания предварительного избыточного давления 25. 45 кПа (0,25. 0,45 кгс/см 2 ) в системе питания на которое настроен клапан фильтра тонкой очистки топлива. Предварительное избыточное давление в системе питания также необходимо для уменьшения задержки подачи топлива к свечам ЭФУ.

С помощью кнопки ЭФУ производится разогрев свечей, а затем включение электромагнитного клапана 15. Топливо, за счет предварительного избыточного давления поступает к свечам 17.

При включении стартера топливоподкачивающий насос 18 подает топливо через фильтр тонкой очистки 16 к свечам 17 под давлением 130. 190 кПа (1,3. 1,9 кгс/см 2 ), которое поддерживает перепускной клапан 24.

Сила тока, потребляемого ЭФУ, не превышает 24 А, такое значение потребляемого тока не оказывает отрицательного влияния на последующий стартерный разряд аккумуляторных батарей. При этом в 4-6 раз снижается сила тока, потребляемого стартером, вследствие более ранних вспышек в цилиндрах двигателя.

При включении кнопки ЭФУ напряжение от аккумуляторных батарей через реле включения ЭФУ и термореле подается на факельные свечи. Одновременно с разогревом свечей нагревается и срабатывает термореле, включая электромагнитный клапан и сигнализатор в блоке сигнализаторов. При этом клапан открывается и топливо поступает к свечам, а загорание сигнализатора указывает на готовность устройства к пуску двигателя.

Кроме того, при включении кнопки ЭФУ напряжение подается на реле, которое разрывает цепь обмотки возбуждения генератора, что необходимо для защиты свечей от напряжения, вырабатываемого генератором, когда выход двигателя на устойчивый режим сопровождается работой ЭФУ. Сохранение факела при малой частоте вращения коленчатого вала двигателя после пуска способствует быстрому выходу его на самостоятельный режим работы и уменьшению дыма, возникающего у непрогретого двигателя.

При пуске двигателя выключателем приборов и стартера через дополнительное реле включается стартер. Одновременно срабатывает реле, контакты которого шунтируют термореле, то есть на выводы свечей подается напряжение, минуя спираль термореле, так как при проворачивании коленчатого вала двигателя стартером напряжение батарей снижается.

Во избежание повышения напряжения на свечах после пуска двигателя, при работе ЭФУ также предусмотрено отключение обмотки возбуждения генератора.

Проверка работоспособности ЭФУ

Работу ЭФУ следует проверять при исправных и заряженных аккумуляторных батареях в следующем порядке:

— проверить исправность сигнализатора ЭФУ на панели приборов в кабине (нажатием кнопки контроля);

-определить время от момента включения ЭФУ до загорания сигнализатора. Для первого включения ЭФУ оно должно составлять при температуре воздуха выше нуля 50.. .70 с. а при температуре ниже нуля — 70. 110 с. При повторном включении ЭФУ время загорания сигнализатора сокращается, поэтому для получения достоверного значения необходимо дать остыть термореле до температуры окружающего воздуха:

проверить наличие пламени факела во впускных коллекторах.

Для проверки факела необходимо:

— вывернуть свечи из коллекторов, подсоединить к ним топливные трубкии электропровода;

-обеспечить надежное соединение корпусов свечей с массой и убедиться, что вывод изолирован от массы;

-включить ЭФУ и после загорания сигнализатора с помощью стартера провернуть коленчатый вал. Если нет пламени, то заменить неисправную свечу.

СИСТЕМА ОБЛЕГЧЕНИЯ ПУСКА ХОЛОДНОГО ДВИГАТЕЛЯ С ЭФУ

Электрофакелыюе устройство (ЭФУ) предназначено для облегчения пуска холодного двигателя при температуре окружающего воздуха ниже минус 5 °С. Применение ЭФУ эффективно при температуре окружающего воздуха до минус 22 °С. при более низких температурах следует применять предпусковой подогреватель.

Принцип действия ЭФУ основан на подогреве воздуха, поступающего в цилиндры двигателя, факелом свечей. Топливо, поступающее к свече, сгорает не полностью. Несгоревшая часть его в виде паров и газа поступает в цилиндры, способствуя возникновению в камере сгорания дополнительных очагов воспламенения. Факельные свечи подсоединены к магистрали низкого давления системы питания двигателя топливом на участке: фильтр тонкой очистки топлива — ТНВД.

При пуске двигателя работает топливоподкачивающий насос, и топливо, проходя через фильтр 16 (рис. Система питания двигателя топливом ) тонкой очистки, поступает к свечам 17. Перепускной клапан ТНВД 24 и клапан-жиклер фильтра тонкой очистки топлива 23 закрыты и топливо под давлением поступает на свечи ЭФУ с минимальной задержкой от момента открытия электромагнитного клапана 15. При давлении больше 25-45 кПа (0,25-0,45 кгс/см 2 ) клапан-жиклер открывается, поддерживая оптимальное давление для устойчивого горения факела.

Сила тока, потребляемого ЭФУ, не превышает 24 А. Такое значение потребляемого тока не оказывает отрицательного влияния на последующий стартерный разряд аккумуляторных батарей. При этом в 4-6 раз снижается сила тока, потребляемого стартером, вследствие более ранних вспышек в цилиндрах двигателя.

При пуске двигателя выключателем приборов и стартера через дополнительное реле включается стартер. Одновременно срабатывает реле, контакты которого шунтируют термореле, т.е. на выводы свечей подается напряжение минуя спираль термореле, гак как при проворачивании коленчатого вала двигателя стартером напряжение на выводах батарей снижается.

Во избежание повышения напряжения на свечах после пуска двигателя, при работе ЭФУ так же предусмотрено отключение обмотки возбуждения генератора.

Проверка работоспособности ЭФУ

Работу ЭФУ следует проверять при исправных и заряженных аккумуляторных батареях в следующем порядке:

-Проверить исправность сигнализатора ЭФУ на панели приборов в кабине (нажатием кнопки контроля);

-Включить ЭФУ и проверить исправность свечей. Одновременно определить время от момента включения ЭФУ до загорания сигнализатора. Для первого включения ЭФУ оно должно составлять при температуре воздуха выше нуля 50-70 с, а при температуре ниже нуля — 70-110 с. При повторном включении ЭФУ время загорания сигнализатора сокращается, поэтому для получения достоверного значения необходимо дать остыть термореле до температуры окружающего воздуха;

-проверить наличие пламени факела во впускных коллекторах.

Для проверки факела необходимо:

-вывернуть свечи из коллекторов, подсоединить к ним топливные трубки и электропровода;

-обеспечить надежное соединение корпусов свечей с массой и убедиться, что вывод изолирован от массы;

-включить ЭФУ и с помощью стартера провернуть коленчатый вал. Если нет пламени, то заменить неисправную свечу.

Моторные масла, допущенные ОАО «КАМАЗ» для эксплуатации турбонаддувных двигателей, указаны в таблице
